Un radiateur à eau mal raccordé peut rester froid, faire du bruit ou provoquer une fuite au premier redémarrage. Je vous montre ici comment distinguer l’aller du retour, choisir le bon schéma de raccordement, monter les vannes, remplir le circuit et effectuer les réglages sans négliger la sécurité.
Les repères essentiels pour un raccordement fiable
- La vanne thermostatique se place sur l’arrivée d’eau chaude.
- Le té de réglage se monte sur le retour, généralement en partie basse.
- Un réseau bitube permet un raccordement classique, croisé ou par le bas.
- La purge se fait chauffage arrêté, radiateur refroidi et avec un récipient à portée de main.
- Après remplissage, contrôlez souvent une pression comprise entre 1,5 et 2 bar, selon la notice de la chaudière.
Identifier le bon circuit avant de toucher aux raccords
Un radiateur à eau chaude est relié au circuit de chauffage central, et non à une alimentation électrique. L’eau chauffée par la chaudière, la pompe à chaleur ou une autre source arrive par le départ, traverse l’appareil, puis repart par le retour. Cette distinction est la première chose que je vérifie, car inverser les deux conduites peut perturber la régulation et réduire le confort.

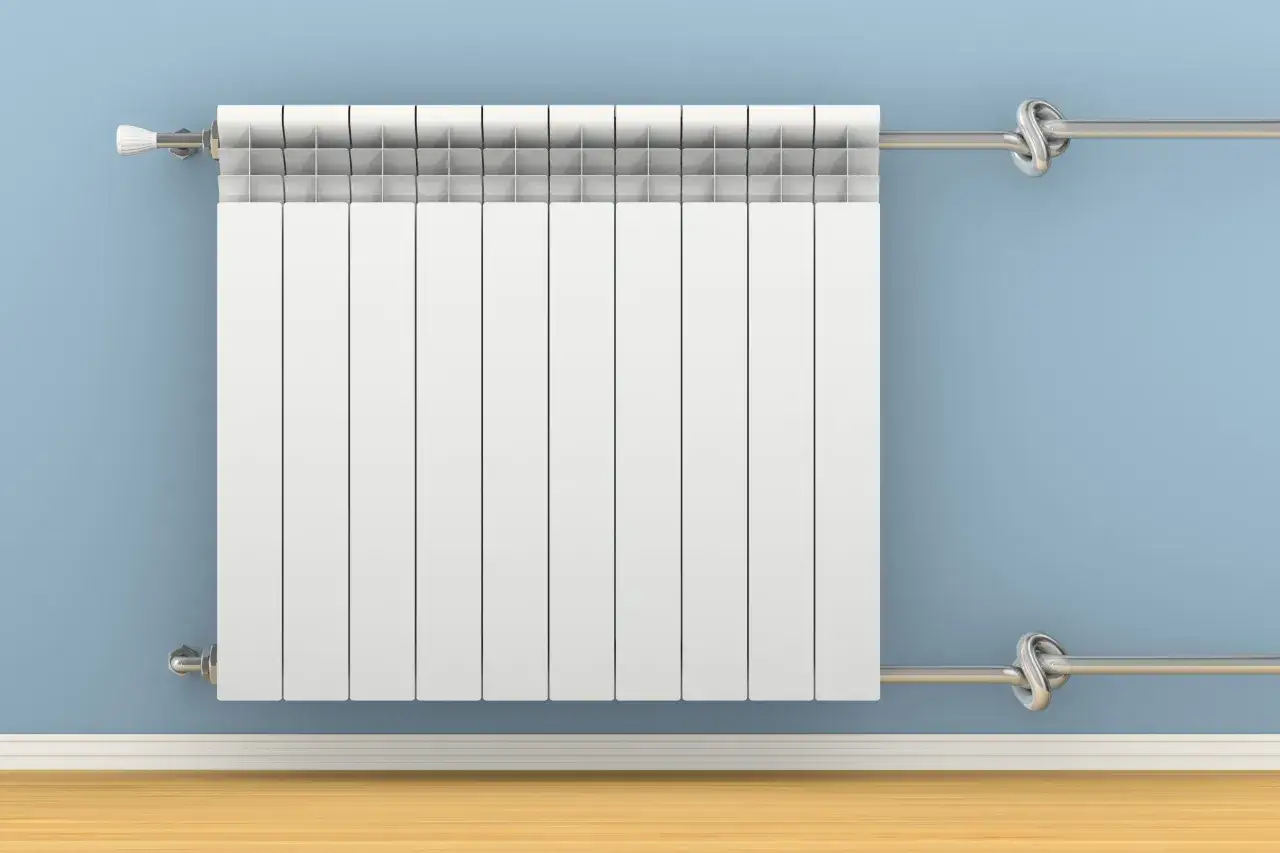

Sur une installation classique, la vanne thermostatique se trouve en haut du radiateur, à gauche ou à droite. Le raccord de retour, souvent équipé d’un té de réglage, se situe en bas du côté opposé. Le purgeur reste placé en partie haute, de préférence à l’opposé de la vanne pour faciliter l’évacuation de l’air.
Réseau bitube ou monotube
Dans un réseau bitube, chaque radiateur reçoit l’eau chaude sur un tube et renvoie l’eau refroidie par un autre. C’est la configuration la plus simple à identifier et à équilibrer. Un réseau monotube fait passer l’eau successivement par plusieurs émetteurs, avec un raccordement spécifique et parfois une dérivation appelée bypass.
Je déconseille de remplacer une vanne monotube par un modèle classique sans vérifier le circuit. Le dernier radiateur de la boucle pourrait ne plus recevoir assez de débit. En appartement équipé d’un chauffage collectif, il faut aussi prévenir le syndic avant toute vidange ou modification de colonne.
Ne pas confondre chauffage à eau et radiateur électrique
Un radiateur à eau ne se branche pas sur une prise de 230 V. La chaudière, le circulateur et la régulation ont leur propre alimentation électrique, mais l’émetteur mural fonctionne grâce à la circulation de l’eau. Le seul cas particulier concerne le radiateur sèche-serviettes mixte, qui peut recevoir une résistance électrique complémentaire.
Pour cette fonction mixte, le raccordement électrique doit respecter la NF C 15-100 et les règles propres aux pièces d’eau. Je fais intervenir un électricien dès qu’il faut créer une ligne, une protection au tableau ou travailler dans le volume d’une salle de bains.
Choisir le schéma de raccordement adapté
Le meilleur branchement dépend de la forme du radiateur, de l’emplacement des tubes et de la puissance de l’appareil. Le raccordement par le haut et le bas reste très courant, mais le raccordement inférieur ou croisé peut être plus propre ou plus efficace selon la longueur du radiateur.
| Configuration | Principe | Quand la choisir |
|---|---|---|
| Opposé haut et bas | Arrivée en haut d’un côté, retour en bas de l’autre | Radiateurs longs ou puissants, pour une diffusion régulière |
| Même côté haut et bas | Arrivée et retour sur le même côté | Radiateurs courts ou installation déjà prévue ainsi |
| Raccordement par le bas | Les deux tubes arrivent sous l’appareil | Installations neuves et recherche d’une finition discrète |
| Monotube avec bypass | Le débit est réparti entre le radiateur et la boucle | Réseaux monotubes existants, avec robinetterie adaptée |
Pour un radiateur de grande longueur, le raccordement croisé est souvent plus homogène, car l’eau chaude parcourt toute la surface avant de repartir. Sur un modèle compact, un raccordement du même côté peut très bien fonctionner. Le fabricant indique généralement la configuration recommandée dans la notice, surtout pour les appareils à raccordement central.
Le diamètre des tubes compte aussi. Une petite dérivation en cuivre ou en multicouche peut convenir à un radiateur courant, mais le diamètre doit rester compatible avec le débit nécessaire et la longueur du réseau. Une réduction improvisée ou une succession de coudes serrés peut créer une perte de charge et rendre le radiateur difficile à équilibrer.

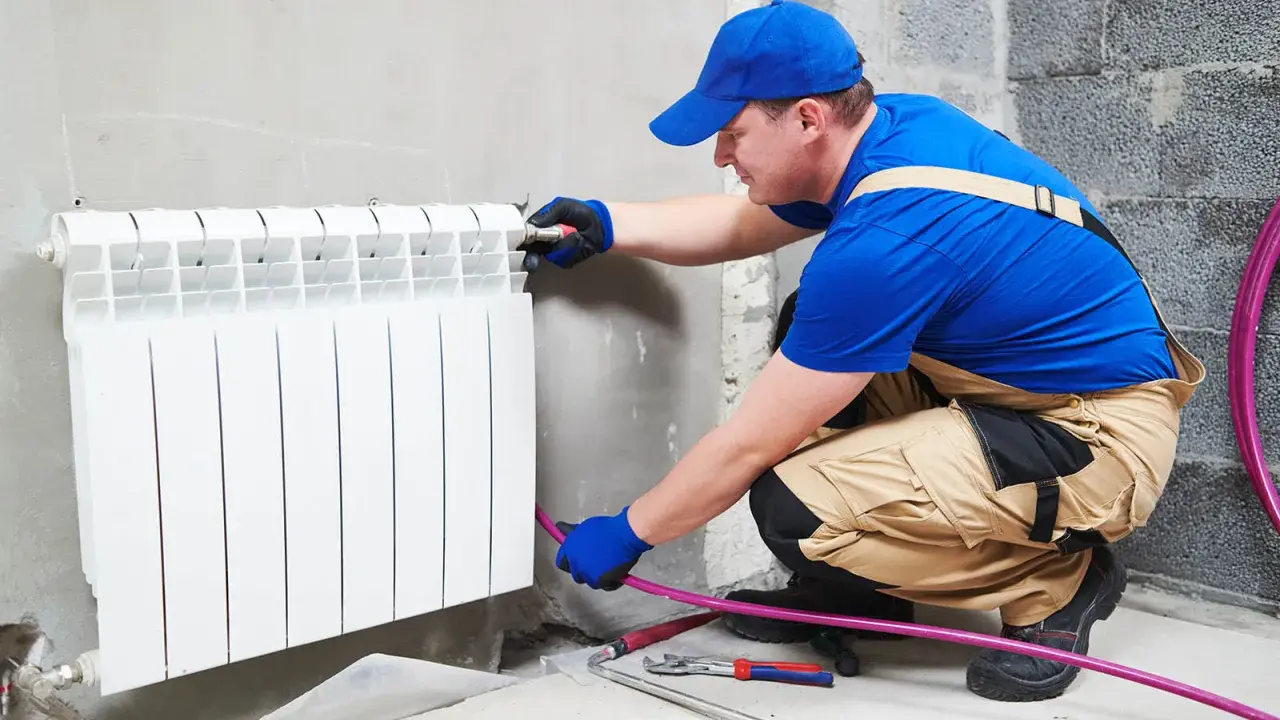

Réaliser le raccordement étape par étape
Préparer le chantier
Je commence par arrêter la chaudière ou la pompe à chaleur, puis j’attends que l’eau soit complètement froide. Il faut fermer les vannes du radiateur si elles existent, protéger le sol et prévoir une bassine, des chiffons, deux clés, un niveau, du matériel d’étanchéité adapté et les raccords correspondant au diamètre des tubes.
Avant de démonter, prenez une photo de l’installation et repérez la conduite chaude. Sur un remplacement, cela évite de se fier uniquement à la position des anciennes vannes, qui peuvent avoir été montées à l’envers. Une vanne thermostatique doit toujours être installée sur l’arrivée, sauf indication précise du fabricant pour un modèle bidirectionnel.
Monter les éléments
- Fixez solidement les consoles en respectant les distances prévues par le fabricant.
- Posez le radiateur de niveau, avec un léger dégagement du mur et du sol.
- Montez la vanne thermostatique sur l’arrivée d’eau chaude.
- Installez le té de réglage sur le retour.
- Placez le purgeur en partie haute et le bouchon plein sur l’orifice restant.
- Raccordez les tubes sans forcer sur les filetages du radiateur.
L’étanchéité dépend du type de raccord. Un raccord mécanique avec joint ne doit généralement pas être chargé en filasse ou en pâte d’étanchéité, tandis qu’un filetage prévu pour une étanchéité sur filet nécessite le produit approprié. Je serre fermement, mais sans brutalité, car un raccord trop serré peut déformer le joint ou fissurer une pièce fragile.
Remplir et contrôler
Ouvrez lentement la vanne d’arrivée, puis le retour, afin de remplir le radiateur progressivement. Surveillez chaque raccord avec un papier sec. Une microfuite apparaît immédiatement sous forme de trace humide, alors qu’un simple regard rapide peut la laisser passer.
Une fois le circuit rempli, vérifiez le manomètre de la chaudière. La pression à froid se situe souvent autour de 1,5 à 2 bar, mais la hauteur du logement et les indications du fabricant restent déterminantes. Si vous devez ajouter beaucoup d’eau ou très régulièrement, cherchez une fuite ou un problème de vase d’expansion au lieu de remplir machinalement.
Purger, équilibrer et vérifier la chauffe
La purge élimine l’air emprisonné dans le radiateur. Ouvrez légèrement la vis de purge avec une clé adaptée ou un tournevis, en protégeant le mur et la main. L’air sort d’abord avec un sifflement, puis l’eau coule de façon continue. Refermez alors sans bloquer la vis.
Qualitel recommande de purger les radiateurs à eau au moins une fois par an, notamment avant la saison de chauffe. Après cette opération, la pression peut baisser, car l’air a été remplacé par de l’eau. Contrôlez donc à nouveau le manomètre et complétez si nécessaire, conformément à la notice de votre générateur.
Lire aussi : À quelle hauteur poser un mitigeur de douche ?
Lire les symptômes
| Symptôme | Cause probable | Action à entreprendre |
|---|---|---|
| Haut froid, bas chaud | Présence d’air | Purger puis vérifier la pression |
| Haut chaud, bas froid | Boues ou débit insuffisant | Contrôler le retour et envisager un désembouage |
| Radiateur entièrement froid | Vanne fermée, mauvais raccordement ou absence de circulation | Vérifier les deux vannes et le circulateur |
| Bruits de circulation | Air, débit trop élevé ou mauvais équilibrage | Purger et ajuster le té de réglage |
L’équilibrage consiste à limiter légèrement les radiateurs les plus favorisés pour que les autres reçoivent aussi leur débit. Je règle le té de retour par petites touches, en laissant le temps à l’installation de réagir. Si le premier radiateur chauffe très fort tandis que le dernier reste tiède, le problème vient souvent davantage de l’équilibrage que de la puissance des appareils.
Les erreurs qui provoquent fuites et inconfort
La première erreur consiste à installer la vanne thermostatique sur le retour. Le radiateur peut encore chauffer, mais la régulation devient moins logique et le fonctionnement peut être bruyant. La deuxième est de laisser le té de réglage totalement fermé après le remontage, ce qui bloque pratiquement la circulation.
Je vois aussi souvent des raccords serrés sur un tube qui travaille ou qui tire latéralement sur le radiateur. Le poids de l’appareil doit être porté par ses fixations, jamais par les tuyaux. Utilisez des rosaces et des fourreaux lorsque les tubes traversent le mur, afin de limiter les contraintes et les bruits.
Enfin, ne desserrez jamais un raccord sur un circuit chaud ou sous pression. L’eau peut provoquer une brûlure sérieuse. Si le radiateur ne possède pas de vannes d’isolement, si la colonne est collective ou si la vidange concerne toute l’installation, mieux vaut confier l’intervention à un chauffagiste.
Quel budget prévoir pour ce raccordement
Pour un simple remplacement au même emplacement, la pose seule se situe souvent autour de 150 à 400 €, selon l’accès, la région et l’état des raccords. Avec un radiateur acier, les vannes et les accessoires, un ensemble standard posé peut atteindre environ 350 à 700 €. La création de nouvelles conduites, la dépose d’un ancien réseau ou un changement de matériau augmente rapidement le devis.
Un devis sérieux doit distinguer la fourniture du radiateur, les consoles, la robinetterie, la vidange éventuelle, la remise en pression, la purge et l’évacuation de l’ancien appareil. Je demande toujours si l’équilibrage et le contrôle d’étanchéité sont inclus, car une pose rapide sans réglage peut laisser un radiateur fonctionnel mais mal alimenté.
Pour une chaudière individuelle au gaz, au fioul, au bois ou multicombustible, l’entretien annuel reste obligatoire en France pour les appareils concernés. Service-Public.fr rappelle que cet entretien doit être réalisé par un professionnel qualifié. Le raccordement d’un radiateur ne remplace donc jamais la maintenance du générateur et des organes de sécurité.
Le dernier contrôle à faire avant de remettre le chauffage
Avant de considérer l’installation terminée, je vérifie que chaque raccord reste sec après plusieurs minutes de circulation, que le radiateur chauffe progressivement et que la pression reste stable. Je contrôle aussi que la tête thermostatique tourne correctement et que le purgeur est accessible pour la prochaine maintenance.
Un bon raccordement ne se résume pas à visser deux tubes. Il doit respecter le sens de circulation, le type de réseau, le schéma du fabricant et l’équilibrage général. Avec un circuit froid, des raccords adaptés et un contrôle méthodique, le travail est accessible sur une installation individuelle simple, tandis qu’une modification de colonne, de chaudière ou d’alimentation électrique mérite clairement l’intervention d’un professionnel.
