Un luminaire au-dessus d’une douche, un miroir LED ou un sèche-serviettes ne se choisissent pas comme un simple appareil électrique. En salle de bains, l’indice IP dépend d’abord de la distance avec la baignoire ou la douche, puis du type de projections possibles. Je vous donne ici les valeurs à retenir, les équipements autorisés et les erreurs à éviter selon la NF C 15-100 applicable en France.
Les valeurs à retenir pour sécuriser chaque zone
- Volume 0 : indice IPX7 et alimentation TBTS limitée à 12 V en courant alternatif.
- Volume 1 : IPX4 au minimum, ou IPX5 si l’équipement peut recevoir des jets d’eau.
- Volume 2 : protection IPX4 contre les projections d’eau.
- Hors volume : l’indice dépend de l’humidité et des instructions du fabricant, avec IP44 comme choix prudent pour un luminaire exposé.
- L’indice IP ne suffit pas : la classe électrique, la tension et la protection différentielle 30 mA comptent aussi.

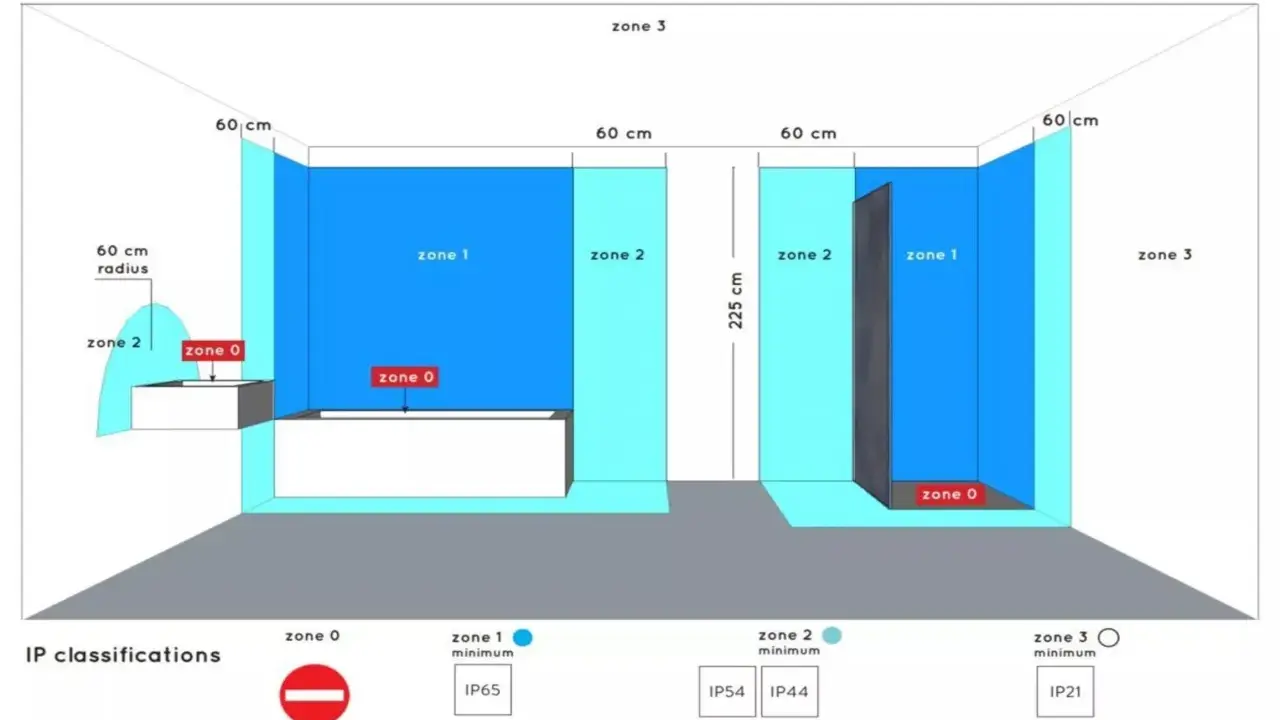

Quel indice IP choisir selon la zone de la salle de bains
La norme française distingue les zones autour d’une baignoire ou d’une douche. Ce découpage est plus important que la taille générale de la pièce, car un même plafonnier peut être acceptable près de la porte et inadapté juste au-dessus d’un receveur.
| Zone | Emplacement | Indice IP à retenir | Principe essentiel |
|---|---|---|---|
| Volume 0 | Intérieur de la baignoire ou du receveur | IPX7 | Uniquement des équipements très basse tension autorisés |
| Volume 1 | Au-dessus de la baignoire ou de la douche, jusqu’à 2,25 m | IPX4, ou IPX5 en cas de jets | Les appareils sont soumis à des restrictions strictes |
| Volume 2 | Bande de 60 cm autour du volume 1, jusqu’à 2,25 m | IPX4 | Équipements adaptés et souvent de classe II |
| Hors volume | Reste de la pièce | Selon l’exposition | Le fabricant et l’environnement déterminent le choix |
Dans le volume 1, je recommande souvent un luminaire IP65 lorsqu’il existe un risque réel de projections ou une douche à jets. Ce choix est plus protecteur que le minimum réglementaire, mais il ne rend pas pour autant un appareil autorisé si sa tension ou sa classe électrique ne convient pas.
Comprendre la différence entre IPX4, IPX5 et IPX7
Le code IP comporte deux chiffres. Le premier concerne la protection contre les corps solides et la poussière, tandis que le second indique la résistance à l’eau. Lorsque le premier chiffre est remplacé par un X, cela signifie simplement que cette caractéristique n’est pas précisée sur le marquage.
- IP44 protège contre les corps solides supérieurs à 1 mm et contre les projections d’eau venant de toutes les directions.
- IPX4 protège contre les éclaboussures, sans garantir une résistance aux jets puissants.
- IPX5 résiste aux jets d’eau de toutes directions, ce qui convient mieux à une zone fortement exposée.
- IPX7 supporte une immersion temporaire, mais cela ne signifie pas que l’appareil peut être utilisé sous tension dans une baignoire.
- IP65 offre une protection élevée contre la poussière et les jets d’eau, mais ne remplace pas IPX7 pour une immersion.
Je me méfie des mentions commerciales comme « résistant à l’humidité » ou « spécial salle de bains ». Elles ne remplacent pas un indice IP clairement indiqué sur la notice ou la plaque signalétique. Il faut aussi vérifier que le transformateur, le boîtier de commande et le câble bénéficient d’un emplacement adapté, pas seulement la partie visible du luminaire.
Quels équipements peut-on installer dans chaque volume
Dans le volume 0
Le volume 0 correspond à l’intérieur de la baignoire ou du receveur. Seuls certains équipements alimentés en très basse tension de sécurité sont envisageables, avec une tension limitée à 12 V en courant alternatif ou 30 V en courant continu lisse selon le matériel. Le transformateur doit rester à l’extérieur des volumes de sécurité.
Une prise classique, un interrupteur ordinaire ou une multiprise n’ont rien à faire dans cette zone. Même un produit annoncé IPX7 ne devient pas automatiquement compatible avec une installation domestique sous 230 V.
Dans le volume 1
Cette zone se situe au-dessus de la baignoire ou de la douche, jusqu’à 2,25 m de hauteur. Les équipements autorisés sont limités et doivent respecter à la fois l’indice IP, la tension prévue et les conditions de la norme. Un éclairage TBTS peut être envisagé, mais son alimentation et son transformateur doivent être étudiés avec soin.
Pour une douche équipée de jets horizontaux ou une zone régulièrement nettoyée au jet, je retiens IPX5 plutôt que IPX4. La protection contre l’eau ne dispense toutefois pas de respecter les contraintes liées à la classe de l’appareil et à son raccordement.
Dans le volume 2
Le volume 2 s’étend sur 60 cm autour du volume 1, toujours jusqu’à 2,25 m. On peut notamment y trouver certains luminaires ou appareils de classe II, à condition qu’ils soient protégés au minimum contre les projections d’eau, généralement avec IPX4.
Le sèche-serviettes est souvent mal placé dans les projets de rénovation. Un modèle de classe I, qui doit être relié à la terre, est normalement destiné à une zone hors volume. Dans le volume 2, il faut un équipement compatible, souvent de classe II et IPX4, conformément à sa notice.
Lire aussi : Installer un luminaire au plafond en toute sécurité
Hors volume
Le reste de la salle de bains n’a pas un indice IP unique imposé par sa seule appellation. Une prise ou un appareil doit néanmoins rester éloigné des projections, être protégé par un dispositif différentiel 30 mA et respecter les règles générales de pose.
Pour un plafonnier éloigné de la douche, IP44 est un choix raisonnable lorsque la pièce est très humide. Dans une salle de bains bien ventilée, hors zone de projection directe, un produit prévu par le fabricant pour cet emplacement peut suffire. Je préfère toujours suivre la notice plutôt que choisir un indice élevé au hasard.
Comment vérifier l’emplacement avant d’acheter
Avant de commander un spot, un miroir lumineux ou un ventilateur, je procède en quatre vérifications simples. Elles évitent de découvrir après la pose qu’un produit pourtant marqué IP44 ne peut pas être installé à l’endroit prévu.
- Repérez la baignoire ou le receveur et mesurez la hauteur depuis leur fond, pas depuis le sol de la pièce.
- Déterminez le volume dans lequel se trouve le point électrique, en tenant compte des 60 cm du volume 2.
- Lisez la fiche technique pour connaître l’indice IP, la classe électrique, la tension et la position autorisée.
- Vérifiez le circuit avec la protection différentielle, la mise à la terre et les éventuelles liaisons équipotentielles.
Une paroi de douche peut limiter certains volumes seulement si elle est fixe, durable et correctement jointive. Une simple vitre posée sur le receveur ou une paroi mobile ne doit pas être utilisée pour réduire artificiellement les distances de sécurité.
Avec une douche à l’italienne, le calcul mérite une attention particulière. Comme le receveur n’est pas toujours visible, il faut partir de la zone de réception de l’eau et de la position de la pomme de douche. Dans le doute, je place l’équipement électrique plus loin et je demande un contrôle professionnel avant de fermer les cloisons.
Les erreurs qui reviennent le plus souvent
La première erreur consiste à croire que IP44 suffit partout. Il convient dans de nombreuses zones exposées aux éclaboussures, mais il ne répond pas aux exigences d’une immersion et peut être insuffisant face à des jets d’eau.
La deuxième est de confondre l’indice IP avec la classe de protection. La classe I implique une liaison à la terre, la classe II correspond à une double isolation et la classe III fonctionne en très basse tension. Ces informations sont différentes, mais doivent être vérifiées ensemble.
- Installer un spot IP44 directement au-dessus d’une douche à jets.
- Placer le transformateur d’un miroir LED dans un volume interdit.
- Utiliser une multiprise pour un sèche-cheveux ou un rasoir.
- Brancher un téléphone en charge près de la baignoire.
- Choisir un sèche-serviettes sans vérifier sa classe électrique.
- Se fier au mot « étanche » sans lire le marquage IP.
La ventilation compte aussi. Une salle de bains mal ventilée reste chargée d’humidité pendant des heures, ce qui accélère la corrosion des connexions et des boîtiers. Un indice IP adapté ne corrige ni une mauvaise ventilation, ni un raccordement défectueux, ni l’absence de protection différentielle.
Le bon réflexe avant de refermer le chantier
Pour répondre simplement à la question de l’indice IP en salle de bains, retenez IPX7 dans le volume 0, IPX4 à IPX5 dans le volume 1 selon l’exposition, et IPX4 dans le volume 2. Hors volume, le choix dépend de l’humidité, des projections et des indications du fabricant.
Si vous modifiez un circuit, déplacez une prise ou installez un éclairage près d’une douche, faites contrôler l’ensemble par un électricien qualifié. En électricité, le bon indice IP est indispensable, mais c’est l’association entre emplacement, tension, classe, terre et protection différentielle qui rend réellement l’installation sûre.
