Une gaine trop petite peut transformer un simple tirage électrique en véritable épreuve, surtout après plusieurs coudes ou sur une longue distance. La bonne capacité dépend du diamètre intérieur, du nombre de conducteurs et de leur section avec isolant, pas seulement de la section du cuivre. Je vous donne ici une méthode simple, des repères pour les gaines ICTA courantes et les erreurs à éviter.
Les repères essentiels pour dimensionner votre gaine électrique
- Il n’existe pas de nombre universel de câbles admissibles dans une gaine.
- Pour une gaine ICTA remplie après la pose, limitez en pratique l’occupation à environ un tiers de la section intérieure.
- Une gaine ICTA de 16 mm convient généralement à 3 conducteurs H07V-U de 1,5 mm².
- Pour 3 conducteurs de 2,5 mm², choisissez plutôt une gaine de 20 mm.
- Le calcul doit tenir compte du diamètre extérieur isolant, et non de la seule section en cuivre.
- Une gaine légèrement plus grande facilite le tirage et laisse une marge pour les évolutions de l’installation.
La réponse dépend du type de câble et du diamètre de la gaine
La question « combien de câbles peut-on faire passer dans une gaine ? » n’a pas une réponse unique. Trois fils fins peuvent occuper moins de place qu’un seul câble multipolaire, même si leur section électrique semble comparable.

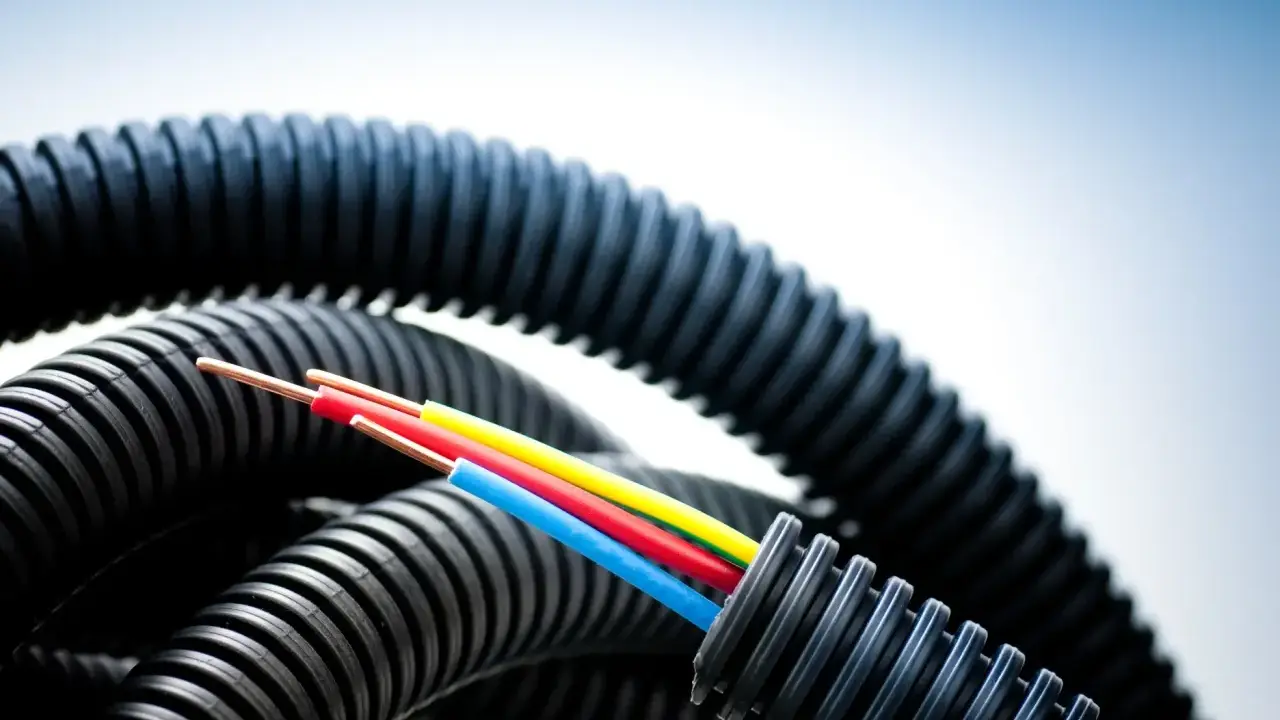

Dans une installation domestique, on utilise souvent une gaine ICTA, c’est-à-dire une gaine isolante, cintrable et annelée. Elle protège les conducteurs contre les chocs, les frottements et les perforations dans les murs ou les cloisons.
Pour déterminer la capacité réelle, je regarde toujours les éléments suivants :
- le diamètre nominal de la gaine, par exemple 16, 20, 25 ou 32 mm ;
- le diamètre intérieur utile, qui peut varier selon le fabricant ;
- la nature des conducteurs, comme H07V-U, H07V-R ou un câble R2V ;
- la section et l’isolant de chaque fil ;
- la longueur du parcours et le nombre de coudes à franchir.
Il faut aussi distinguer les fils et les câbles. Trois conducteurs H07V-U de 1,5 mm² forment un circuit avec phase, neutre et terre. Un câble 3G1,5 mm² contient déjà ces trois conducteurs sous une enveloppe commune, mais son diamètre extérieur est différent. On ne les dimensionne donc pas de la même manière.
Le calcul fiable repose sur la section occupée avec isolant
La règle pratique la plus utilisée consiste à ne pas dépasser un tiers de la section intérieure utile lorsque les conducteurs sont tirés après la pose de la gaine. Cette marge n’est pas destinée à faire joli. Elle permet de tirer les fils sans les abîmer et de conserver une possibilité d’intervention ultérieure.
Comment faire le calcul
Commencez par additionner la surface extérieure de chaque conducteur, isolant compris. Il ne faut surtout pas additionner uniquement les sections de cuivre indiquées en 1,5 ou 2,5 mm², car l’isolant représente une part importante du diamètre final.
Pour trois conducteurs H07V-U de 1,5 mm², la surface indicative d’un conducteur est d’environ 8,55 mm². Le calcul donne donc 3 × 8,55, soit 25,65 mm². Une gaine ICTA de 16 mm offre généralement une section d’utilisation d’environ 30 mm² selon ce principe, ce qui convient à ce circuit classique.
La formule est simple : surface totale des conducteurs inférieure ou égale à la capacité utile de la gaine. Pour un chantier réel, je vérifie néanmoins la fiche technique du fabricant, car le diamètre extérieur annoncé ne suffit pas toujours à connaître la place réellement disponible à l’intérieur.
Les dimensions courantes de gaine et leurs capacités
Le tableau suivant donne des repères pour des gaines ICTA courantes. Les valeurs sont indicatives et correspondent à une occupation limitée à environ un tiers. Elles ne remplacent pas les données du fabricant ni la vérification de la configuration complète.
| Diamètre de la gaine ICTA | Section d’utilisation indicative | Exemple de conducteurs | Lecture pratique |
|---|---|---|---|
| 16 mm | 30 mm² | 3 × 1,5 mm² H07V-U | Éclairage ou petit circuit courant |
| 20 mm | 52 mm² | 3 × 2,5 mm² H07V-U | Prises classiques ou plusieurs conducteurs en 1,5 mm² |
| 25 mm | 88 mm² | 3 × 6 mm² H07V-R | Circuit plus puissant ou parcours plus confortable |
| 32 mm | 155 mm² | 3 × 10 mm² H07V-R | Alimentation importante et réserve d’évolution |
Pour un circuit d’éclairage en 1,5 mm², une gaine de 16 mm est généralement suffisante. Pour un circuit de prises en 2,5 mm², la gaine de 20 mm est un choix plus confortable, même si le trajet est court.
Je déconseille de choisir le diamètre au plus juste lorsque la gaine doit parcourir plusieurs mètres avec des changements de direction. Une gaine de 25 mm coûte souvent un peu plus cher, mais elle peut éviter de devoir refaire une saignée ou de remplacer un conduit bloqué.
Comment choisir la bonne gaine avant de tirer les fils
Le meilleur moment pour vérifier la capacité est avant de fixer ou d’encastrer la gaine. Une fois le conduit noyé dans le plâtre, le problème devient beaucoup plus difficile à corriger.
- Identifiez chaque circuit à faire passer et notez le nombre de conducteurs.
- Relevez la section de chaque fil ou le diamètre extérieur de chaque câble.
- Additionnez les surfaces occupées en tenant compte de l’isolant.
- Comparez le résultat avec la capacité utile indiquée par le fabricant.
- Augmentez le diamètre si le trajet comporte des coudes, une grande longueur ou une future extension.
Pour une installation neuve, je préfère souvent prévoir une gaine séparée par circuit important. Cela simplifie le repérage, limite l’encombrement et rend une intervention future nettement plus facile.
Lire aussi : Raccordement groupe électrogène - Le schéma sûr pour votre maison
Faut-il garder une gaine vide
Dans une rénovation, une gaine vide peut être très utile pour un futur réseau informatique, une motorisation de portail, une borne de recharge ou un équipement domotique. Elle ne remplace pas le dimensionnement électrique, mais elle évite de casser un mur pour ajouter un câble quelques années plus tard.
Pour les câbles de communication, je prévois une gaine distincte des circuits 230 V. Le courant fort et le courant faible ne doivent pas être mélangés sans vérifier les règles de séparation et le niveau d’isolation requis.
Les erreurs qui bloquent le tirage ou fragilisent l’installation
La première erreur consiste à se baser uniquement sur le diamètre extérieur inscrit sur la gaine. Deux gaines annoncées à 20 mm peuvent présenter une capacité intérieure différente. La référence exacte et la fiche technique restent donc plus fiables qu’un tableau général trouvé en ligne.
La deuxième erreur est de forcer le passage. Si l’aiguille se bloque ou si les conducteurs avancent par à-coups, il faut revoir le diamètre, le rayon des coudes ou la répartition des circuits. Tirer brutalement peut endommager l’isolant, surtout dans une gaine écrasée ou mal fixée.
Évitez aussi de confondre la capacité de la gaine avec le dimensionnement électrique. Une gaine de grande taille ne permet pas d’augmenter la puissance d’un circuit. La section des conducteurs, le calibre du disjoncteur, la longueur et la chute de tension doivent être étudiés séparément.
Enfin, plusieurs circuits actifs dans un même conduit peuvent modifier les conditions thermiques. La chaleur produite par les conducteurs dépend du courant qui les traverse. En cas de regroupement important ou de circuit puissant, je recommande de faire valider le choix par un électricien qualifié.
Une gaine un peu plus grande évite souvent les travaux inutiles
Pour retenir l’essentiel, une gaine ICTA de 16 mm convient généralement à trois conducteurs de 1,5 mm², tandis qu’une gaine de 20 mm est plus adaptée à trois conducteurs de 2,5 mm². Dès que le parcours est long, sinueux ou susceptible d’évoluer, le diamètre supérieur apporte une marge réellement utile.
La bonne méthode consiste à calculer la place occupée par les conducteurs isolés, à respecter la capacité utile du fabricant et à conserver assez d’espace pour tirer ou remplacer les fils. En électricité domestique, quelques millimètres de marge au départ peuvent épargner beaucoup de temps lorsque le chantier arrive au stade du raccordement.
