Raccordement groupe électrogène - Le schéma sûr pour votre maison

Comprendre ce que fait vraiment un inverseur de source

Le point de départ est simple: le réseau public et le groupe électrogène ne doivent jamais alimenter la maison en même temps. L’inverseur de source sert précisément à cela. Il choisit une seule alimentation à la fois et empêche tout retour de courant vers le réseau, ce qui protège les personnes, le matériel et les techniciens qui interviennent sur la ligne.

Dans une maison, je raisonne toujours en deux scénarios. Soit on alimente quelques circuits utiles pendant une coupure, soit on cherche une continuité presque totale. Dans les deux cas, la logique reste la même: on coupe la source principale, on bascule sur le groupe, puis on revient au secteur une fois la tension stabilisée.

Le terme “sur le secteur” prête souvent à confusion, car il ne s’agit pas de raccorder le groupe directement au réseau public, mais de l’intégrer à l’installation intérieure via un dispositif de commutation. C’est ce détail qui change tout, et c’est aussi la raison pour laquelle le montage artisanal est une mauvaise idée. La suite montre le schéma pratique que je retiens pour une habitation française.

Le schéma sûr pour une maison ou un petit local

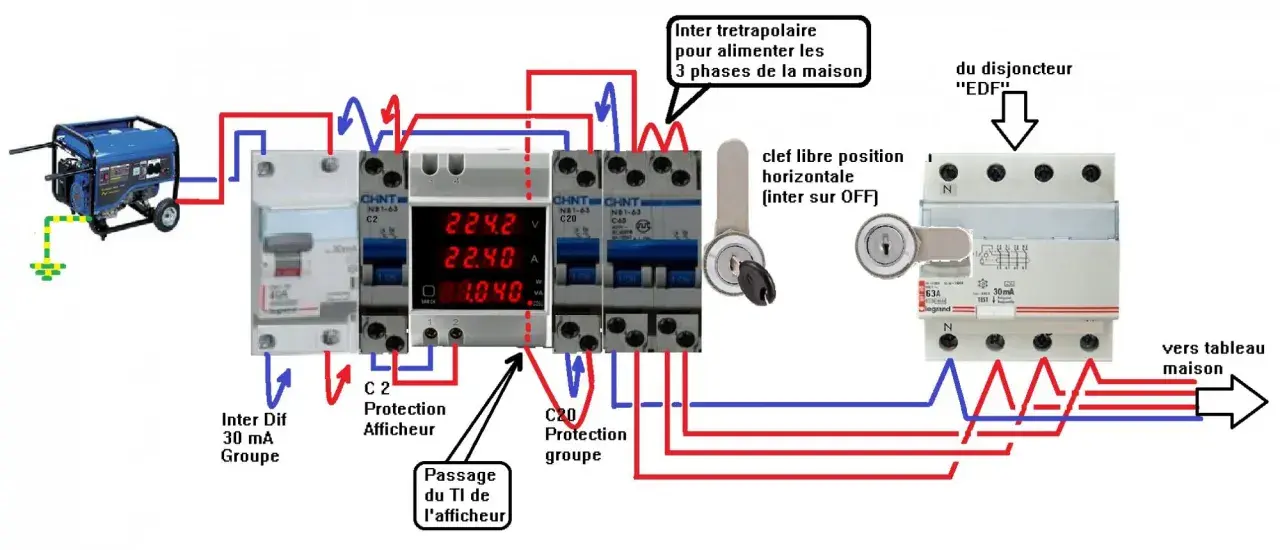

Le montage propre et lisible repose sur une architecture très simple: réseau public d’un côté, groupe électrogène de l’autre, puis un inverseur de source qui alimente soit le tableau principal, soit un sous-tableau dédié aux circuits prioritaires.

En pratique, j’aime bien la logique “réseau vers inverseur, groupe vers inverseur, sortie vers tableau”. C’est lisible, maintenable et surtout facile à contrôler en cas de panne. Si l’objectif est seulement d’alimenter le frigo, l’éclairage, l’internet et une pompe, un sous-tableau dédié est souvent plus intelligent qu’un secours de toute la maison.

Le détail qui fait souvent la différence, c’est le point de coupure. Avec une position 0, on peut isoler franchement l’installation avant toute manœuvre. On évite ainsi les demi-basculements, les retours de tension et les montages où personne ne sait réellement quelle source alimente quoi. C’est précisément ce genre de clarté qui évite les erreurs que je vois le plus souvent. Voyons justement celles qu’il faut bannir.

Les erreurs qui transforment un dépannage en risque sérieux

Le faux bon sens est fréquent ici. Beaucoup de gens imaginent qu’il suffit de “mettre un câble entre le groupe et la maison”. C’est l’erreur la plus dangereuse, et de loin. Je la résume de manière brutale: pas de branchement par une prise murale, pas de fiche mâle-mâle, pas d’alimentation improvisée du tableau.

• Alimenter la maison par une prise ordinaire crée un risque de retour de courant vers le réseau.
• Faire basculer une source sans coupure nette peut endommager l’inverseur, le groupe ou les appareils sensibles.
• Oublier les moteurs au démarrage est une erreur classique: un frigo, une pompe ou un compresseur demandent beaucoup plus au démarrage qu’en régime stable.
• Utiliser un groupe trop faible conduit à des chutes de tension, des déclenchements et, parfois, à une usure prématurée des équipements.
• Ignorer le neutre et la terre peut rendre le montage instable, surtout quand l’installation est plus complexe qu’un simple circuit monophasé.

J’ajoute un point souvent sous-estimé: le groupe lui-même doit être utilisé dans de bonnes conditions, avec évacuation correcte des gaz et protection contre la pluie. Ce n’est pas du confort cosmétique, c’est une condition de fonctionnement normal. Une fois ces pièges éliminés, le vrai choix devient plus intéressant: manuel ou automatique.

Choisir entre inverseur manuel et inverseur automatique

Le choix n’est pas seulement une question de budget. Il dépend surtout de votre manière de vivre avec les coupures. Si elles sont rares et que vous êtes présent au moment où elles surviennent, un inverseur manuel reste souvent la solution la plus rationnelle. Si vous voulez une continuité quasi transparente ou si la maison doit rester alimentée sans intervention, l’automatique prend l’avantage.

Pour une maison française standard, je considère souvent le manuel comme le meilleur compromis. Il est plus abordable, plus lisible et moins fragile qu’un système très automatisé. L’automatique devient pertinent quand la sécurité d’alimentation a une valeur réelle: congélateur chargé, télétravail, pompe de relevage, personnes dépendantes ou site occupé en permanence. Ce choix dépend ensuite de la puissance à viser, et c’est là que les chiffres comptent.

Bien dimensionner la puissance, le calibre et le type de phase

Le groupe idéal n’est pas celui qui affiche le plus gros chiffre. C’est celui qui couvre les usages visés sans surcoût inutile. Pour me repérer, je pars toujours de trois questions: quels appareils doivent rester allumés, combien consomment-ils, et quels sont leurs appels de courant au démarrage ?

Le piège principal, c’est le courant d’appel. Un moteur ou un compresseur peut demander deux à trois fois sa puissance habituelle pendant quelques secondes. En clair, un groupe qui semble “suffisant” sur le papier peut décrocher dès que le frigo redémarre ou que la pompe se met en route. Pour cette raison, je conseille presque toujours une marge de sécurité plutôt qu’un dimensionnement au centime ou au watt près.

Autre point essentiel: le mono et le tri ne se traitent pas de la même façon. En monophasé, beaucoup de maisons françaises s’en sortent avec un groupe portable et un inverseur 2 pôles. En triphasé, il faut faire beaucoup plus attention à la répartition des charges, au nombre de pôles commutés et à la compatibilité avec l’installation existante. Le régime de neutre, lui, n’est pas un détail technique secondaire: il peut imposer un schéma différent selon le groupe et le tableau, et je préfère clairement le faire valider quand la configuration sort du cas simple.

À ce stade, le dimensionnement devient cohérent. Reste à voir comment mettre tout cela en service sans improviser, et combien il faut raisonnablement prévoir.

Mettre en service et entretenir l’installation sans mauvaise surprise

Une fois le matériel choisi, je conseille une mise en service méthodique, pas un essai rapide “pour voir”. Le bon ordre est généralement le suivant: identification des circuits prioritaires, pose de la prise d’entrée dédiée, installation de l’inverseur, vérification des protections, repérage clair des positions réseau / 0 / groupe, puis test complet sans charge, avant de finir par un test en charge raisonnable.

1. Ne secourir que les circuits utiles, pas les usages gourmands comme le chauffe-eau ou le chauffage électrique si la puissance du groupe est limitée.
2. Vérifier que chaque câble, disjoncteur et borne est cohérent avec l’intensité attendue.
3. Étiqueter clairement le tableau pour que le basculement reste évident en cas d’urgence.
4. Tester le groupe sous charge pendant 10 à 15 minutes afin de repérer vibrations, chute de tension ou déclenchement.
5. Refaire un essai périodique pour éviter la panne le jour où l’équipement doit réellement servir.

Sur le budget, je vois souvent un inverseur manuel domestique se situer entre 30 et 115 € selon l’intensité, tandis qu’un inverseur automatique sérieux grimpe rapidement à plusieurs centaines d’euros. Pour la main-d’œuvre, une pose simple reste souvent dans une zone de quelques centaines d’euros, mais le prix monte vite dès qu’il faut reprendre le tableau, créer un sous-tableau ou gérer du triphasé. Le groupe lui-même peut coûter de l’ordre de 200 € pour un petit portable basique à plusieurs milliers d’euros pour une solution de secours plus aboutie.

Je recommande clairement un professionnel dès que le tableau principal est modifié, que l’installation est triphasée, que le neutre doit être adapté ou que vous voulez un basculement automatique. Ce n’est pas une posture prudente par principe: c’est simplement le point où l’économie de départ se retourne souvent contre le propriétaire. Un contrôle final, c’est aussi la garantie que l’installation restera compréhensible six mois plus tard, quand il faudra s’en resservir.

Le montage qui évite les erreurs coûteuses

Si je devais résumer la bonne approche en une règle, ce serait celle-ci: on ne cherche pas à “brancher un groupe sur le secteur”, on construit un chemin de secours séparé, commutable et lisible. C’est ce schéma qui protège la maison, le voisinage et le réseau, tout en gardant l’installation simple à exploiter.

Pour une habitation, la solution la plus saine consiste souvent à secourir quelques circuits ciblés avec un inverseur manuel bien dimensionné, un câblage net et des tests réguliers. Si le besoin est plus exigeant, l’automatique devient logique, mais il faut alors accepter une installation plus coûteuse et plus technique. Dans tous les cas, je privilégie une architecture sobre, un repérage clair et une vérification professionnelle dès que le montage dépasse le cas le plus simple.

Au fond, un bon schéma de secours ne se voit presque pas quand tout va bien, et c’est précisément ce qui fait sa qualité: il reste discret, sûr et prêt à fonctionner le jour où le réseau s’arrête.
