Vous ouvrez une prise ou une boîte d’encastrement et trois fils de couleurs différentes apparaissent. Le bleu clair, le vert et jaune ou encore le rouge ne sont pas de simples repères visuels : ils indiquent une fonction précise, mais ils ne remplacent jamais une vérification électrique. Voici les correspondances à connaître en France, les cas particuliers des interrupteurs et les précautions indispensables, notamment dans une salle de bains.
Les repères essentiels avant toute intervention

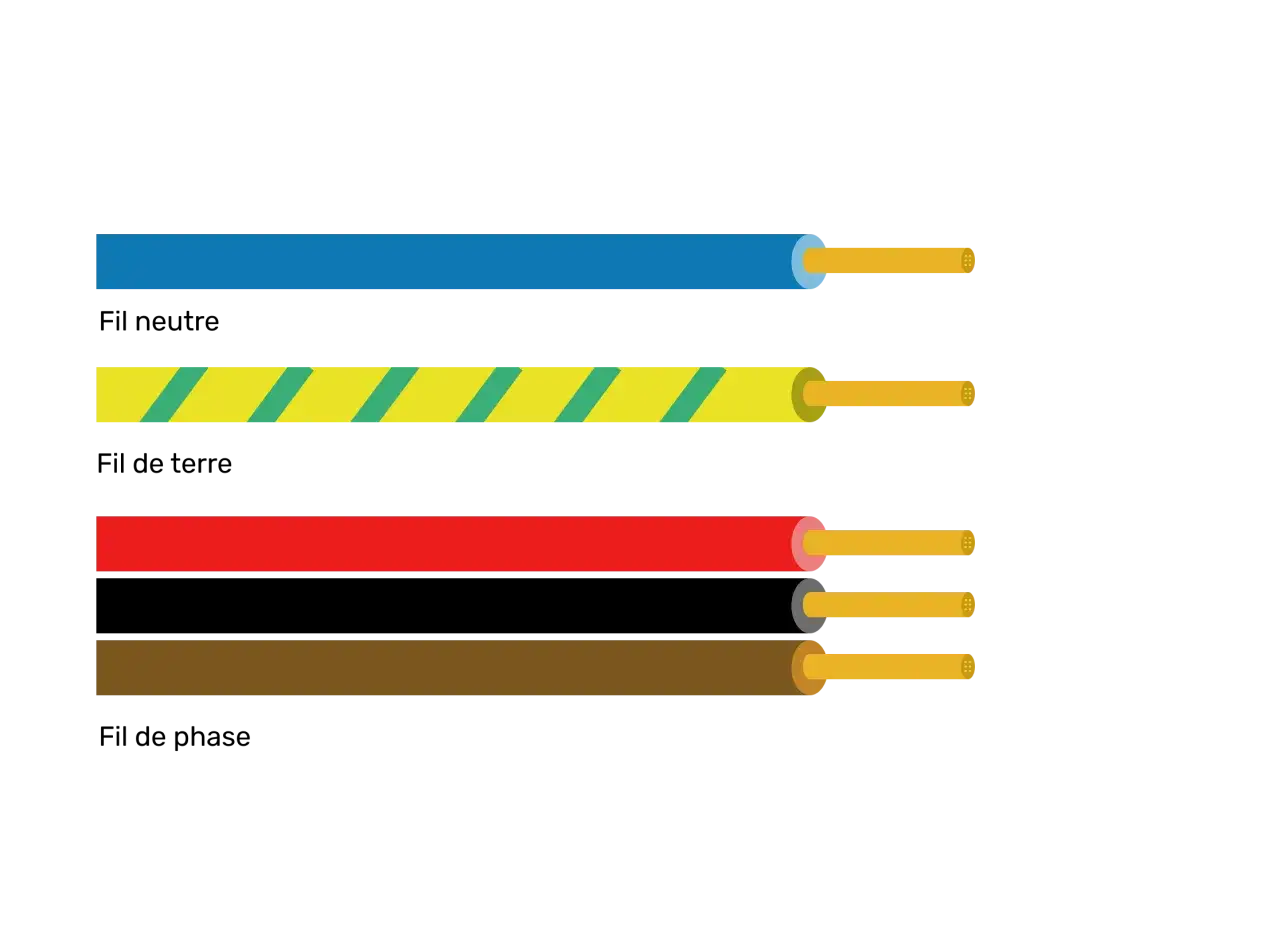

- Bleu clair pour le conducteur neutre.
- Vert et jaune pour le conducteur de protection, appelé fil de terre.
- Rouge, marron ou noir pour la phase dans les installations courantes.
- La couleur seule ne suffit jamais dans une installation ancienne ou modifiée.
- Avant de toucher un fil, coupez le circuit et contrôlez l’absence de tension avec un appareil adapté.
Les trois conducteurs à reconnaître en priorité
Dans une installation récente conforme à la NF C 15-100, le code couleur permet de repérer rapidement les trois fonctions principales d’un circuit domestique. Le neutre assure le retour du courant, la phase alimente l’appareil et la terre protège les personnes en cas de défaut d’isolement.
| Conducteur | Couleur habituelle | Fonction | Repère sur l’appareillage |
|---|---|---|---|
| Neutre | Bleu clair | Retour du courant vers le tableau | N |
| Phase | Rouge, marron ou noir | Arrivée du courant | L |
| Protection | Vert et jaune | Évacuation d’un courant de défaut | Symbole de terre |
Le bleu clair est réservé au neutre et le double coloris vert et jaune au conducteur de protection. Selon Promotelec, ces repères doivent être respectés dans les installations neuves et lors des rénovations importantes. C’est une règle de sécurité qui facilite aussi le dépannage plusieurs années après les travaux.
Le rôle du fil de terre
Le conducteur vert et jaune ne sert pas à alimenter une lampe ou une prise. Il relie les parties métalliques accessibles à la terre afin de limiter le risque d’électrisation si un appareil présente un défaut. Une prise dépourvue de ce conducteur n’est donc pas équivalente à une prise avec terre, même si les deux modèles se ressemblent.La phase n’est pas toujours rouge
Contrairement à une idée très répandue, la phase n’a pas une couleur unique imposée. Dans une installation domestique, on rencontre souvent le rouge, le marron ou le noir. Dans un câble multiconducteur, le marron et le noir sont particulièrement courants, tandis que le rouge reste fréquent dans certains câblages apparents ou plus anciens.
La phase peut donc être d’une autre couleur, à condition de ne pas utiliser les couleurs réservées au neutre et à la protection. Un fil orange ou violet peut par exemple servir de retour lampe ou de navette dans un va-et-vient. Ce qui compte, c’est que sa fonction soit cohérente, identifiable et correctement raccordée.
Je déconseille de retenir la règle simpliste « rouge égal phase ». Elle aide parfois à s’orienter, mais elle devient dangereuse dès qu’un ancien propriétaire a inversé deux conducteurs ou qu’une installation a été bricolée. Un fil marron, noir ou même d’une teinte inhabituelle doit être considéré comme potentiellement sous tension jusqu’à vérification.Les couleurs particulières dans un interrupteur
Dans un simple interrupteur, la phase arrive généralement sur la borne L. Lorsque l’interrupteur est fermé, elle repart vers la lampe par un conducteur appelé retour lampe. Ce retour peut être orange, violet, marron ou d’une autre couleur autorisée, mais il ne doit pas être confondu avec le neutre bleu clair.
Pour un va-et-vient, deux conducteurs relient les interrupteurs entre eux. Ce sont les navettes. Leur couleur n’est pas toujours identique d’un logement à l’autre, ce qui explique pourquoi une photo du raccordement avant démontage peut être très utile.
Lire aussi : Quel diamètre pour un tube en polyéthylène ?
Le cas du plafonnier
Au point lumineux, le bleu clair est normalement raccordé au neutre, tandis que le conducteur coloré qui revient de l’interrupteur apporte la phase commandée. Le vert et jaune doit être relié à la borne de terre lorsque le luminaire possède une partie métallique à protéger.
Une erreur fréquente consiste à utiliser le fil bleu comme retour lampe parce qu’il est disponible dans la gaine. Dans une installation neuve, je recommande de conserver strictement sa fonction de neutre. Dans un câblage ancien, il faut analyser l’ensemble du circuit et rechercher un éventuel repérage complémentaire avant toute modification.
Comment identifier un fil sans prendre de risque
La couleur donne une indication, mais elle ne prouve pas l’absence de tension. Même le neutre peut présenter une tension dangereuse en cas de défaut, de mauvais raccordement ou de coupure située au mauvais endroit.
- Repérez le disjoncteur qui protège le circuit concerné et coupez-le.
- Empêchez sa remise en marche accidentelle pendant l’intervention.
- Vérifiez l’absence de tension avec un vérificateur d’absence de tension adapté.
- Contrôlez l’appareil de mesure avant et après le test sur une source connue.
- Photographiez et étiquetez chaque conducteur avant de débrancher quoi que ce soit.
Un simple tournevis testeur ne constitue pas une vérification fiable. Le multimètre peut être utile à une personne qui maîtrise son fonctionnement, mais il faut choisir le bon mode et éviter tout contact accidentel entre les pointes. Si les couleurs sont incohérentes, si plusieurs fils arrivent dans la boîte ou si vous ne parvenez pas à identifier le circuit, l’intervention d’un électricien est le choix raisonnable.
Les pièges des installations anciennes et des pièces d’eau
Dans un logement ancien, les couleurs peuvent ne pas suivre les conventions actuelles. On peut trouver des fils gris, noirs, rouges ou blancs dont la fonction ne correspond pas à ce que l’on attend aujourd’hui. L’absence de fil vert et jaune peut aussi révéler une installation sans conducteur de protection, et non un simple oubli de couleur.
Il ne faut surtout pas créer une fausse terre en reliant le neutre à une canalisation ou à une autre partie métallique. Une canalisation d’eau n’est pas une prise de terre improvisée. Les liaisons équipotentielles d’une salle de bains répondent à des règles précises et doivent être contrôlées avec le matériel approprié.
La plomberie ajoute une confusion courante : les tuyaux rouges et bleus indiquent généralement l’eau chaude et l’eau froide. Ils n’ont aucun rapport avec la phase et le neutre électriques. Dans une salle de bains, la présence d’eau impose en plus de respecter les volumes de sécurité, les indices de protection des appareils et une protection différentielle de 30 mA au maximum.
Le différentiel améliore fortement la protection, mais il ne rend pas le travail sous tension acceptable. Pour une prise déplacée, un circuit ajouté ou une modification autour d’un point d’eau, je préfère toujours faire vérifier l’installation plutôt que de me fier à une couleur qui peut être trompeuse.
Le bon réflexe avant de refermer la boîte
Pour identifier correctement un fil, je croise toujours trois informations : sa couleur, sa position sur la borne et la mesure électrique. Une seule de ces indications peut être fausse ou incomplète, surtout dans un logement ancien.
Retenez donc l’essentiel : bleu clair pour le neutre, vert et jaune pour la protection, et couleur variable pour la phase. Si le câblage ne correspond pas à ce schéma, ne forcez pas l’interprétation : coupez, repérez et faites contrôler le circuit avant de remettre le courant.
