Schéma d’un robinet mitigeur - pièces, pannes et réparation

Un robinet qui goutte, une poignée devenue dure ou une eau qui reste tiède s’explique souvent en regardant simplement l’intérieur du mécanisme. Le schéma d’un robinet mitigeur permet de repérer la cartouche céramique, les joints, les arrivées d’eau et les pièces responsables du débit ou de la température. Je détaille ici son fonctionnement, son raccordement, les pannes courantes et les précautions utiles en plomberie comme en électricité.

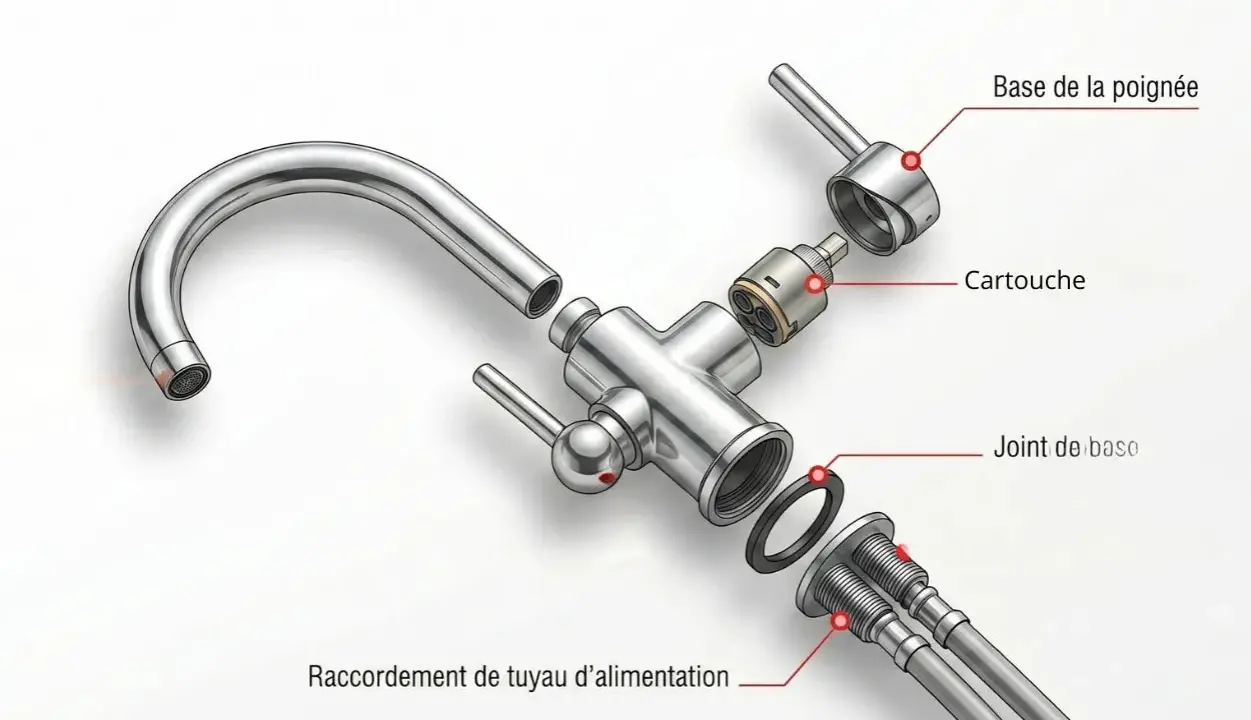

Les pièces à repérer sur un schéma de robinet mitigeur

Un mitigeur classique paraît simple de l’extérieur, mais plusieurs éléments travaillent ensemble dans un espace réduit. Le corps du robinet reçoit l’eau, la cartouche contrôle le mélange et le bec dirige le jet vers l’évier, le lavabo ou la baignoire.

• Le levier transmet le mouvement de la main à la cartouche.
• La bague ou le cache protège l’écrou qui maintient le mécanisme.
• La cartouche céramique régule le débit et la proportion d’eau chaude et froide.
• Les joints d’étanchéité empêchent l’eau de passer entre la cartouche et le corps.
• Les flexibles assurent le raccordement aux tuyaux d’alimentation.
• Le mousseur, vissé au bout du bec, mélange l’eau et l’air pour obtenir un jet régulier.
• La tige filetée et l’écrou de fixation maintiennent le robinet sur l’évier ou le lavabo.

Sur la plupart des installations françaises, l’eau chaude arrive à gauche et l’eau froide à droite lorsqu’on regarde le robinet face à soi. Je contrôle toujours ce point avant de raccorder les flexibles, car une inversion peut rendre la commande confuse et perturber certains modèles équipés d’une sécurité de température.

Comment la cartouche mélange réellement l’eau

La cartouche est le cœur du système. Elle contient généralement deux disques en céramique percés d’orifices. Le disque inférieur reste fixe tandis que le second se déplace avec le levier. Lorsque les ouvertures se superposent davantage, le débit augmente. Lorsqu’elles se décalent, l’eau ralentit ou s’arrête.

Le mouvement latéral règle la température. En rapprochant le levier du côté chaud, l’ouverture vers l’arrivée d’eau chaude devient plus importante. En le ramenant vers le côté froid, l’eau froide prend progressivement le dessus. Le déplacement vertical commande surtout le volume d’eau.

Cette conception explique pourquoi un mitigeur peut présenter deux problèmes différents. Une poignée qui devient dure indique souvent du calcaire ou une cartouche grippée, tandis qu’une fuite en position fermée signale plus volontiers des disques endommagés ou des joints qui ne plaquent plus correctement.

Lire aussi : Raccorder un lave-vaisselle - Évitez fuites et pannes (Guide complet)

La différence avec un mélangeur

Le mélangeur possède deux commandes séparées, une pour l’eau chaude et une pour l’eau froide. Il utilise généralement des têtes de robinet, parfois en céramique, alors que le mitigeur regroupe les deux réglages dans une seule cartouche.

Le mitigeur est plus rapide à utiliser et permet un réglage précis avec une seule main. Le mélangeur peut toutefois être intéressant lors d’une rénovation, notamment si le lavabo possède déjà trois trous ou si l’on souhaite conserver un style ancien.

Lire le raccordement sous un évier ou un lavabo

Le schéma de raccordement est aussi important que la vue intérieure du robinet. Sous l’appareil, on retrouve normalement deux flexibles, deux robinets d’arrêt et les tuyaux d’alimentation. Les flexibles fournis sont souvent équipés d’un raccord femelle en 3/8 de pouce, mais il faut vérifier le modèle avant l’achat.

1. Fermer les deux robinets d’arrêt sous l’évier.
2. Ouvrir le mitigeur pour vider la pression résiduelle.
3. Raccorder le flexible d’eau froide sur l’arrivée froide.
4. Raccorder le flexible d’eau chaude sur l’arrivée chaude.
5. Placer correctement les joints plats dans les écrous.
6. Serrer à la main, puis ajouter un léger serrage avec une clé.
7. Rouvrir l’eau lentement et contrôler chaque raccord avec un papier absorbant.

Je déconseille de mettre du ruban PTFE sur un raccord qui possède déjà un joint plat. L’étanchéité se fait alors par le joint, et non par le filetage. Ajouter du ruban peut empêcher l’écrou de se positionner correctement ou donner l’impression qu’il est serré alors que le joint est mal placé.

Si les tuyaux sortant du mur sont anciens, rigides ou mal alignés, le remplacement des flexibles ne suffira pas toujours. Un raccord bicône, un adaptateur ou une modification de l’arrivée peut être nécessaire. Dans ce cas, je préfère stabiliser d’abord la plomberie plutôt que de forcer sur le corps du robinet, au risque de créer une fuite cachée.

Diagnostiquer une panne à partir des symptômes

Le comportement du robinet donne souvent une bonne indication avant même le démontage. Le tableau ci-dessous permet de distinguer une panne de cartouche d’un simple problème de mousseur ou de raccordement.

Un mousseur bouché se traite facilement avec un trempage dans du vinaigre blanc dilué, mais cette méthode ne répare pas une cartouche. Si le robinet continue à goutter après nettoyage du bec, inutile d’insister sur cette piste. La fuite vient probablement du mécanisme interne.

Remplacer une cartouche sans abîmer le robinet

Avant de commander une pièce, il faut relever le diamètre, la hauteur, la forme de la base et la position des ergots. Les formats de 35 et 40 mm sont fréquents, mais ils ne sont pas interchangeables dans tous les modèles. Une cartouche mal dimensionnée peut provoquer une fuite immédiate ou empêcher le levier de fonctionner correctement.

1. Couper l’eau et protéger la bonde pour éviter de perdre une petite vis.
2. Retirer le cache de couleur sur le levier.
3. Desserrer la vis de poignée avec une clé Allen ou un tournevis adapté.
4. Enlever le levier, puis la bague décorative.
5. Desserrer l’écrou de maintien de la cartouche.
6. Extraire l’ancienne pièce en repérant l’orientation des ergots.
7. Nettoyer le logement sans rayer les surfaces d’appui.
8. Installer la nouvelle cartouche, remonter l’écrou et tester progressivement.

Le prix d’une cartouche se situe souvent entre 10 et 40 euros, selon la marque et la technologie. Un mitigeur complet coûte généralement de 40 à 250 euros, tandis que l’intervention d’un plombier peut ajouter environ 80 à 200 euros selon l’accès, la région et la complexité du remplacement.

Je remplace rarement une cartouche sans examiner le corps du robinet. Si le logement est piqué, fissuré ou très déformé, la pièce neuve ne corrigera pas durablement le problème. Dans cette situation, un robinet neuf est souvent plus fiable et parfois plus économique que plusieurs réparations successives.

Mitigeur classique, thermostatique ou électronique

Le mécanisme à cartouche classique convient à la majorité des lavabos et des éviers. Pour une douche ou une baignoire, un modèle thermostatique maintient plus efficacement la température, à condition que les pressions d’eau soient correctes et que les arrivées ne soient pas inversées.

Je déconseille les branchements improvisés autour d’un évier. Une pile se remplace facilement, alors qu’un câble mal protégé dans un environnement humide peut créer un risque sérieux. Pour une installation fixe ou une modification du circuit, l’avis d’un électricien est préférable.

Les détails qui évitent la prochaine fuite

• Nettoyer le mousseur tous les quelques mois si l’eau est calcaire.
• Ne jamais forcer une poignée qui résiste, car la tige ou la cartouche peut casser.
• Ouvrir les robinets d’arrêt lentement après une intervention.
• Contrôler les raccords avec un papier sec plutôt qu’avec le doigt.
• Conserver la référence du robinet pour retrouver la bonne cartouche.
• Remplacer un flexible dès qu’il présente une trace de corrosion, de gonflement ou de torsion.

Un bon schéma ne sert pas seulement à comprendre le fonctionnement. Il permet aussi de savoir quelle pièce isoler, quel raccord contrôler et quelle réparation est réellement justifiée. Dans la plupart des cas, identifier la cartouche et les joints suffit à résoudre une panne sans remplacer toute la robinetterie.

La méthode la plus sûre reste simple. Je coupe l’eau, je repère chaque élément avant démontage, je remplace uniquement la pièce compatible et je teste les raccords sous surveillance pendant quelques minutes. Cette rigueur prend peu de temps et évite qu’une petite fuite ne transforme un dépannage de plomberie en dégât des eaux.
