Une gaine électrique mal enterrée peut être écrasée par une dalle, touchée par un coup de bêche ou endommagée par de futurs travaux. Pour alimenter un éclairage, un portail, une pompe ou un abri de jardin, je recommande de respecter une profondeur minimale de 50 cm dans une zone non carrossable, avec une protection et un repérage adaptés.
Les repères essentiels pour enterrer une gaine électrique au jardin
- 50 cm minimum sous une pelouse, un massif ou une allée piétonne.
- 85 cm minimum sous une voie accessible aux voitures.
- Utiliser une gaine TPC adaptée à l’enfouissement, et non une simple gaine ICTA intérieure.
- Placer un grillage avertisseur rouge environ 20 cm au-dessus de la canalisation.
- Prévoir une protection différentielle de 30 mA et éviter toute connexion enterrée.
Quelle profondeur prévoir dans un jardin
Pour une installation électrique basse tension dans un jardin, la profondeur couramment retenue est de 50 cm entre le sol fini et le haut de la gaine ou du câble. Cette valeur concerne les zones sans circulation de véhicules, comme une pelouse, un potager, un massif ou une allée réservée aux piétons.
Si la canalisation passe sous une entrée de garage, une cour ou toute voie carrossable, je prévois plutôt 85 cm minimum. Le poids d’une voiture et les contraintes liées au compactage du sol justifient cette tranchée plus profonde.
| Emplacement | Profondeur minimale indicative | Pourquoi cette différence |
|---|---|---|
| Pelouse, massif, potager | 50 cm | Protection contre les outils de jardinage et les travaux courants |
| Allée piétonne | 50 cm | Zone non soumise au passage de véhicules |
| Entrée de garage ou voie carrossable | 85 cm | Résistance aux charges et au compactage du terrain |
| Branchement réalisé selon les prescriptions d’Enedis | 65 cm minimum dans certains cas | Règles spécifiques au raccordement et au fourreau de branchement |
Le chiffre de 65 cm concerne notamment certains branchements individuels réalisés dans la propriété. Il ne remplace pas automatiquement la règle des 50 ou 85 cm pour un circuit qui alimente vos équipements de jardin. En cas de raccordement au réseau public, je suis toujours les indications d’Enedis et de l’électricien chargé du chantier.
Quel matériel utiliser pour une installation durable
La gaine doit résister à l’humidité, à la pression du sol et aux chocs accidentels. Pour cela, choisissez une gaine TPC rouge prévue pour les réseaux électriques enterrés, avec un diamètre suffisamment grand pour tirer le câble sans forcer.
Une gaine ICTA classique est destinée aux installations intérieures et ne convient pas comme protection enterrée à long terme. Pour un petit circuit d’éclairage, un diamètre de 40 mm peut être pratique, tandis qu’un diamètre de 63 ou 75 mm facilite le passage d’un câble plus gros ou le remplacement ultérieur.

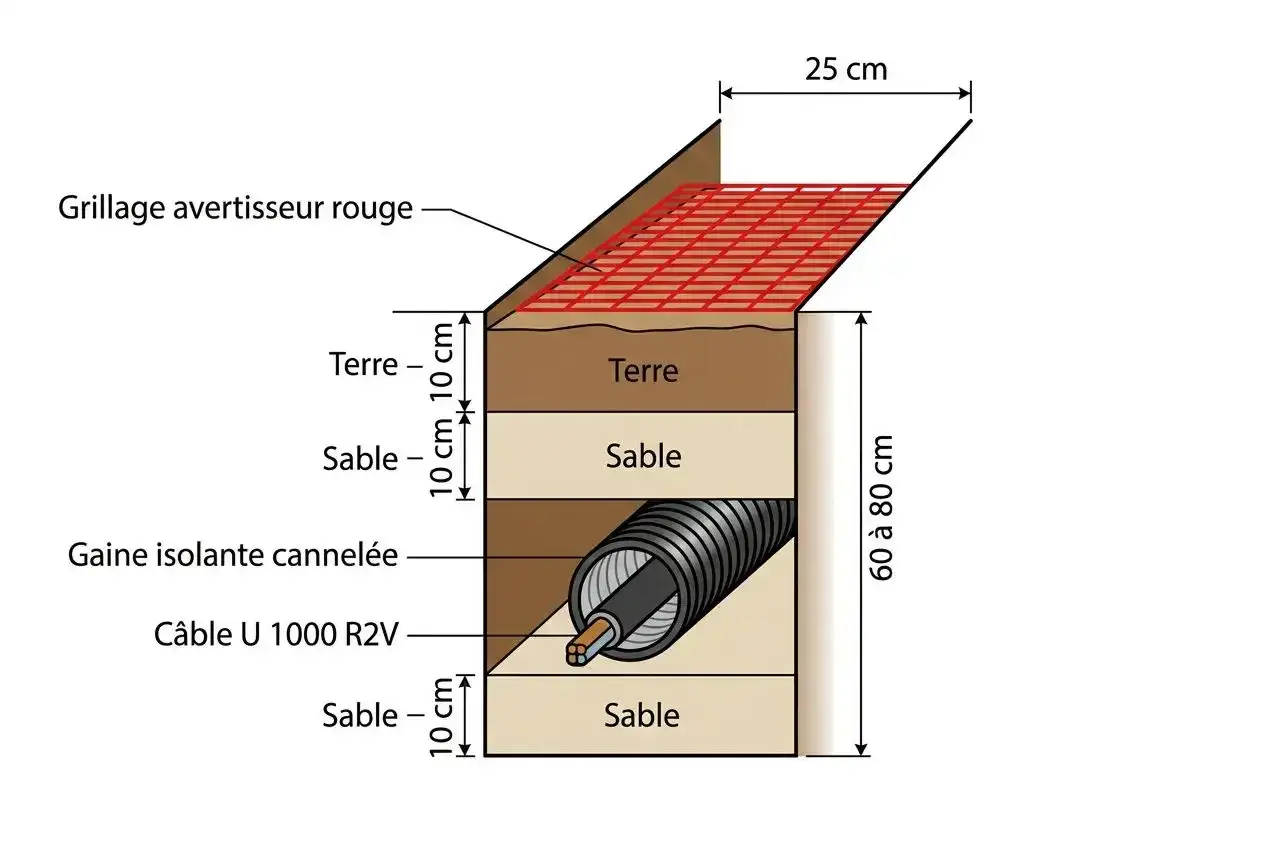

Prévoir un lit de pose propre
Le fond de la tranchée doit être débarrassé des pierres coupantes et des racines épaisses. Je conseille de déposer environ 10 cm de sable avant la gaine, puis de la recouvrir avec une couche similaire avant de remettre la terre. Ce détail réduit fortement les risques d’écrasement et de perforation.
Évitez les coudes serrés. Une gaine enterrée avec plusieurs changements de direction devient très difficile à aiguiller, surtout après le tassement du sol. Quand le parcours est long ou sinueux, un regard accessible peut simplifier les futurs dépannages.
Comment réaliser la tranchée étape par étape
- Repérez les réseaux existants avant de creuser. Une canalisation d’eau, de gaz, de télécommunication ou un ancien câble peut se trouver à faible profondeur.
- Tracez un parcours direct, en évitant les zones qui seront plantées d’arbres ou traversées plus tard par une terrasse.
- Creusez à la bonne profondeur en tenant compte du niveau final du terrain. Mesurez jusqu’au haut de la gaine, pas seulement jusqu’au fond de la tranchée.
- Préparez le fond avec un sol débarrassé des cailloux, puis ajoutez une couche de sable.
- Posez la gaine TPC sans l’écraser et laissez une aiguille de tirage en place si le câble n’est pas installé immédiatement.
- Ajoutez le grillage avertisseur rouge environ 20 cm au-dessus de la gaine.
- Rebouchez par couches en tassant progressivement pour éviter un affaissement visible après quelques semaines.
Je marque aussi le tracé sur un plan ou sur des photos prises avant rebouchage. Ce geste prend quelques minutes et évite bien des mauvaises surprises lors de la pose d’une clôture ou d’un abri plusieurs années plus tard.
Les règles à respecter autour des autres réseaux
Le grillage avertisseur ne protège pas physiquement le câble. Il signale simplement la présence du réseau lorsqu’une personne creuse. Sa couleur rouge indique une canalisation électrique et il doit être placé à environ 20 cm au-dessus de la gaine, sans être posé directement contre elle.
Lorsqu’un câble électrique croise une autre canalisation enterrée, je conserve une séparation verticale d’au moins 20 cm lorsque la configuration le permet. Il faut également éviter les parcours parallèles trop proches, en particulier avec les réseaux de gaz ou d’eau, et respecter les prescriptions du gestionnaire concerné.Ne faites jamais passer un câble dans une tranchée dont vous ignorez le contenu. En cas de doute, les plans de réseaux disponibles via les services compétents et le repérage par un professionnel sont plus sûrs qu’un simple sondage à la pelle.
Les erreurs qui fragilisent une alimentation extérieure
Enterrer la gaine à 20 ou 30 cm
C’est l’erreur la plus fréquente dans un jardin. À cette profondeur, une bêche, un aérateur de sol ou un simple travail de plantation peut atteindre la canalisation. Les quelques minutes gagnées au creusement ne compensent pas le risque de panne ou d’électrisation.
Utiliser une gaine intérieure
Une gaine annelée grise de type ICTA n’est pas conçue pour rester dans la terre humide et subir la compression du sol. Choisissez un produit identifié pour la pose enterrée, généralement une gaine TPC rouge ou un conduit extérieur équivalent.
Enterrer une connexion
Les boîtes de dérivation et les raccords ne doivent pas être simplement enfouis sous la terre. Les connexions doivent rester accessibles dans un boîtier adapté à l’extérieur, avec un niveau de protection approprié, souvent IP65 ou supérieur selon l’emplacement.
Lire aussi : Évier quartz ou granit - lequel choisir pour votre cuisine ?
Oublier la protection électrique
Un circuit extérieur doit être protégé par un dispositif différentiel de 30 mA, ainsi que par un disjoncteur correctement dimensionné. La section du câble dépend de la longueur, de la puissance et de la chute de tension. Pour une pompe, une motorisation de portail ou une dépendance, je fais valider le dimensionnement par un électricien plutôt que de choisir le câble au hasard.
Le bon choix selon votre projet extérieur
Pour quelques luminaires de jardin, un circuit dédié et bien protégé suffit généralement. Pour un abri équipé de prises, une piscine, une pompe ou une borne de recharge, le projet devient plus exigeant et peut nécessiter un tableau divisionnaire, une mise à la terre adaptée et des protections spécifiques.
La profondeur reste importante, mais elle ne règle pas tout. Une installation fiable repose sur l’ensemble formé par le câble, la gaine, la protection différentielle, le repérage et le dimensionnement. C’est souvent sur ces éléments que les installations bricolées montrent leurs limites.
Avant de reboucher, je vérifie toujours trois points simples : la profondeur réelle, la présence du grillage avertisseur et la continuité de la gaine. Une photo du chantier, une mesure notée et un plan conservé avec les documents de la maison rendent ensuite toute intervention beaucoup plus sûre.
Un tracé bien préparé évite de rouvrir le jardin
Pour une gaine électrique enterrée dans un jardin, retenez la règle pratique de 50 cm en zone non carrossable et 85 cm sous une voie circulée. Utilisez une gaine adaptée, protégez-la par du sable, signalez-la avec un grillage rouge et faites contrôler l’installation si elle alimente une puissance importante ou un équipement sensible.
Je conseille aussi de poser une gaine vide supplémentaire lorsque la tranchée est déjà ouverte. Son coût est limité par rapport à celui d’un nouveau terrassement, et elle pourra accueillir plus tard un câble pour l’éclairage, une caméra, un portail ou une connexion extérieure.
