Le choix entre un interrupteur différentiel de 40 A et un modèle de 63 A ne dépend pas seulement du nombre d’appareils présents dans la maison. Il faut aussi regarder le disjoncteur de branchement, les circuits placés sur la rangée et les équipements comme les plaques de cuisson, le chauffe-eau, une pompe ou une borne de recharge. Je vous donne ici une méthode simple pour choisir le bon calibre sans confondre intensité, sensibilité et type de différentiel.
Le bon calibre dépend de la rangée et non d’un seul appareil
- 40 A convient généralement à une rangée peu chargée, après vérification du dimensionnement.
- 63 A devient préférable avec du chauffage électrique, un chauffe-eau puissant ou une borne de recharge.
- Le calibre en ampères ne change pas la sensibilité de protection, qui reste généralement à 30 mA.
- La règle de l’amont compare le différentiel au disjoncteur de branchement.
- La règle de l’aval tient compte des disjoncteurs installés sur la même rangée.

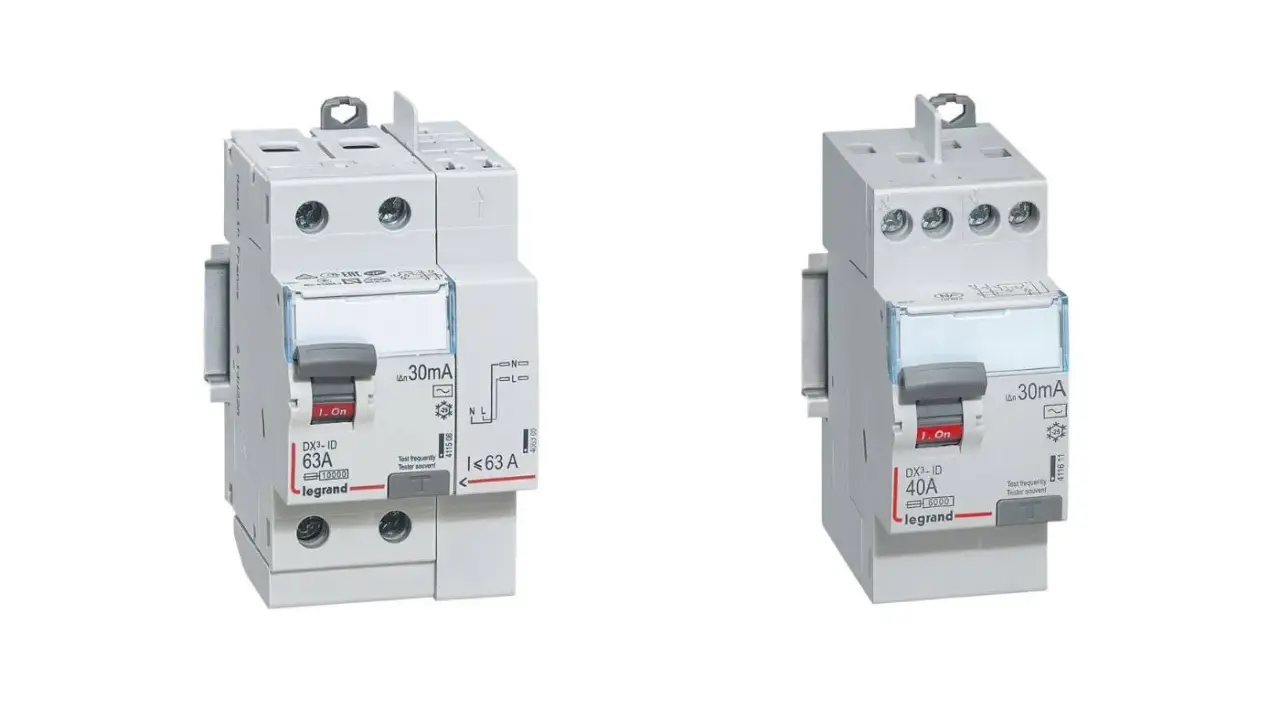

Interrupteur différentiel 40 ou 63 A, quelle différence réelle
Un interrupteur différentiel mesure la différence entre le courant qui arrive par la phase et celui qui repart par le neutre. Lorsqu’une partie du courant s’échappe vers la terre, il coupe l’alimentation pour limiter le risque d’électrisation. Le marquage 40 A ou 63 A indique donc le courant maximal que l’appareil peut supporter durablement, pas son niveau de protection contre les fuites.
La valeur 30 mA, indiquée séparément sur la face avant, correspond à la sensibilité différentielle. Un modèle 63 A - 30 mA ne détecte pas une fuite plus rapidement qu’un modèle 40 A - 30 mA. Il accepte simplement une intensité plus élevée sur la rangée.
Je rappelle souvent cette distinction, car elle évite une erreur fréquente. L’interrupteur différentiel ne protège pas contre les surcharges ni les courts-circuits. Ce sont les disjoncteurs divisionnaires placés en aval qui protègent les câbles et les appareils.
| Marquage | Rôle | Ce qu’il ne faut pas en déduire |
|---|---|---|
| 40 A ou 63 A | Courant nominal admissible | Ce n’est pas le seuil de détection d’une fuite |
| 30 mA | Sensibilité de la protection des personnes | Ce n’est pas la puissance maximale de la rangée |
| Type AC, A ou F | Nature des courants de fuite détectés | Le type ne remplace pas un bon dimensionnement |
La méthode fiable pour dimensionner le calibre
Pour choisir entre les deux calibres, je commence par identifier tous les circuits protégés par le même interrupteur différentiel. Il faut relever le calibre de chaque disjoncteur divisionnaire et repérer les équipements énergivores, car une rangée qui alimente uniquement des prises et de l’éclairage n’a pas les mêmes besoins qu’une rangée avec chauffage ou recharge de voiture.
La règle de l’amont
Avec cette méthode, le calibre de l’interrupteur différentiel doit être au moins égal à celui du disjoncteur de branchement. Si ce dernier est réglé ou limité à 30 A, un appareil de 40 A peut convenir. Avec un disjoncteur de branchement réglé à 45 ou 60 A, il faut généralement choisir un modèle de 63 A.
Cette méthode est particulièrement lisible dans une installation neuve ou dans un tableau dont la puissance disponible peut évoluer. Elle évite de sous-dimensionner le différentiel lorsque plusieurs circuits pourraient fonctionner en même temps.
Lire aussi : Robinet qui goutte - joint, tête ou cartouche à changer ?
La règle de l’aval
La seconde méthode consiste à additionner les calibres des disjoncteurs situés en aval. Les circuits de chauffage électrique, chauffe-eau et recharge de véhicule sont comptés à pleine valeur. Les autres circuits, comme les prises et l’éclairage, sont généralement comptés pour la moitié de leur calibre afin de tenir compte de l’usage réel et de la diversité des consommations.
Par exemple, une rangée avec un circuit d’éclairage de 10 A, un circuit de prises de 16 A, une VMC de 2 A et un lave-vaisselle de 20 A donne un calcul indicatif de 5 + 8 + 1 + 10, soit 24 A. Un différentiel de 40 A peut alors être cohérent, sous réserve de la règle de l’amont et des caractéristiques exactes de l’installation.
Quand un modèle de 40 A suffit réellement
Le 40 A reste parfaitement adapté à une rangée résidentielle modérément chargée. Je le vois comme un choix pertinent pour répartir les usages courants sur plusieurs rangées plutôt que de concentrer toute la maison derrière un seul appareil.
Il peut convenir à une combinaison de circuits comprenant par exemple l’éclairage, des prises de confort, une VMC, un réfrigérateur, un four ou un lave-vaisselle, si le calcul de dimensionnement reste inférieur à sa capacité et si le disjoncteur de branchement l’autorise.
Un autre cas fréquent concerne un tableau secondaire de garage ou d’atelier alimentant quelques prises, l’éclairage et un petit équipement. Là encore, le calibre du câble d’alimentation, la longueur de la liaison et la protection placée en amont doivent être vérifiés. Le différentiel de 40 A ne doit pas être choisi uniquement parce que le tableau comporte peu de modules.
Le 40 A devient en revanche discutable dès qu’une même rangée accueille plusieurs circuits à forte puissance. Un circuit de plaques de cuisson à 32 A peut être compatible avec un 40 A dans certaines configurations, mais il ne suffit pas à lui seul à valider toute la rangée.
Dans quels cas le 63 A est le choix le plus prudent
Le 63 A apporte une marge supérieure lorsque la rangée regroupe des usages qui peuvent fonctionner simultanément. C’est souvent le cas dans une maison équipée de radiateurs électriques, d’un ballon d’eau chaude, d’une pompe à chaleur ou d’une borne de recharge.
La recharge d’un véhicule électrique peut déjà représenter un circuit de 32 A en monophasé. Si elle partage la rangée avec un chauffe-eau de 20 A et du chauffage, la réserve disponible sur un 40 A devient rapidement limitée. Dans ce scénario, le 63 A est souvent plus logique, à condition que le calcul global, le type de différentiel et la section des conducteurs soient cohérents.
| Configuration de la rangée | Choix généralement cohérent | Point à vérifier |
|---|---|---|
| Éclairage, prises et petits appareils | 40 A possible | Somme des circuits et disjoncteur amont |
| Plaques, lave-linge et plusieurs circuits spécialisés | 40 ou 63 A selon le calcul | Type A et répartition des circuits |
| Chauffage électrique et chauffe-eau | 63 A souvent préférable | Puissance installée et règle appliquée |
| Borne de recharge avec autres gros consommateurs | 63 A généralement plus confortable | Protection dédiée et puissance disponible |
Je déconseille toutefois de remplacer automatiquement un 40 A par un 63 A en pensant résoudre tous les problèmes. Un calibre plus élevé ne corrige ni une mauvaise répartition des circuits, ni une section de câble insuffisante, ni un défaut de raccordement.
Le type de différentiel compte autant que le calibre
Le choix ne se limite pas à 40 ou 63 A. Pour les circuits alimentant une plaque de cuisson, un lave-linge ou une borne de recharge, il faut généralement prévoir un interrupteur différentiel de type A. Ce type détecte certains courants de fuite que le type AC ne détecte pas correctement.
Le type AC reste adapté à de nombreux circuits classiques comme l’éclairage, les prises, les volets roulants ou certains appareils domestiques. Pour une pompe à chaleur, une climatisation, une pompe de piscine ou un équipement équipé d’un variateur, un type F peut être nécessaire ou recommandé selon l’appareil et sa notice.
La présence d’eau ne transforme pas automatiquement un différentiel AC en différentiel A. Un chauffe-eau, une pompe de relevage ou une pompe de piscine se choisissent selon leur technologie électrique, leur circuit dédié et les prescriptions du fabricant. Le tableau électrique doit par ailleurs rester installé dans un emplacement sec et accessible.
Les vérifications à faire avant de refermer le tableau
Avant de valider mon choix, je vérifie toujours quatre éléments. Le premier est le calibre du disjoncteur de branchement. Le deuxième est le calcul des circuits en aval. Le troisième concerne le type A, AC ou F. Le dernier porte sur le nombre de circuits, avec un maximum généralement retenu de 8 circuits par interrupteur différentiel dans une installation résidentielle.
- Vérifier que la sensibilité est de 30 mA.
- Contrôler que le calibre choisi respecte la règle de l’amont ou celle de l’aval.
- Réserver le type A aux circuits qui le nécessitent.
- Répartir l’éclairage et les prises sur plusieurs protections pour éviter de plonger toute la maison dans le noir.
- Tester le bouton « T » environ une fois par mois.
Pour résumer simplement, je retiens le 40 A pour une rangée légère et bien répartie, tandis que le 63 A s’impose plus souvent lorsque la puissance cumulée augmente ou que le disjoncteur de branchement est réglé à 45 ou 60 A. En cas de rénovation, de borne de recharge ou de modification d’un tableau existant, je fais contrôler le dimensionnement par un électricien, car une erreur de calibre peut rester invisible jusqu’au jour où plusieurs équipements fonctionnent ensemble.
