Un appareil qui ne démarre plus, un câble qui semble coupé ou un interrupteur douteux peuvent être contrôlés en quelques minutes avec un multimètre. Je détaille ici comment tester la continuité avec un multimètre, depuis la mise en sécurité jusqu’à l’interprétation du bip, avec des exemples utiles en électricité domestique et autour des équipements de plomberie.
Le contrôle de continuité se résume à trois gestes fiables
- Couper l’alimentation et vérifier l’absence réelle de tension avant toute mesure.
- Placer le cordon noir sur COM et le rouge sur la borne V/Ω, jamais sur la borne ampèremètre.
- Utiliser le mode continuité ou résistance, puis toucher les deux extrémités du conducteur ou du composant.
- Un bip associé à une faible résistance indique généralement un circuit passant.
- Le mode continuité ne remplace pas un test d’isolement et ne prouve jamais qu’un circuit est hors tension.
Avant de mesurer, je sécurise toujours le circuit
Un test de continuité injecte une faible tension dans le circuit grâce à la pile du multimètre. Il doit donc être réalisé sur un élément hors tension, débranché de toute alimentation. Une mesure sur une prise, une chaudière ou un tableau encore alimenté peut endommager l’appareil et exposer à une électrisation.
Pour une installation domestique en 230 V, je coupe le disjoncteur concerné, j’empêche sa remise sous tension et je vérifie l’absence de tension avec un vérificateur adapté. Le multimètre en mode continuité n’est pas un appareil de vérification d’absence de tension. En cas de doute sur le circuit, je m’arrête et je fais intervenir un électricien.
Le matériel utile
- Un multimètre en bon état, avec des cordons et des pointes de touche non endommagés.
- Un tournevis isolé et, si nécessaire, un appareil de vérification de tension adapté.
- Un petit fil auxiliaire pour tester un conducteur difficile à suivre sur une grande longueur.
- Un chiffon sec si les connexions se trouvent près d’une arrivée d’eau ou d’un équipement de plomberie.
La présence d’humidité mérite une attention particulière. Dans une salle de bains, sous un évier ou près d’un chauffe-eau, je ne manipule jamais des bornes mouillées et je règle d’abord le problème d’infiltration ou de condensation.
Régler le multimètre et comprendre ce qu’il affiche
Je branche le cordon noir sur COM et le cordon rouge sur la borne marquée V, Ω ou V/Ω. Le sélecteur doit être placé sur le symbole de continuité, souvent représenté par un haut-parleur ou plusieurs arcs sonores. Sur certains appareils, ce mode est associé au test de diode.
Avant de toucher le circuit, je mets les deux pointes en contact. Le multimètre doit afficher une valeur très faible et, généralement, émettre un bip continu. Cette vérification rapide confirme que les cordons fonctionnent et donne un repère pour interpréter la mesure.
| Résultat observé | Interprétation probable | Ce que je vérifie ensuite |
|---|---|---|
| Bip et faible résistance | Le trajet électrique est passant | La continuité est présente entre les deux points |
| OL, 1 ou valeur très élevée | Circuit ouvert, fil coupé ou résistance trop importante | Les connexions, le fusible et le conducteur |
| Bip intermittent | Contact instable, fil fragilisé ou cosse mal serrée | Je bouge doucement le câble et les bornes |
| Valeur faible sans bip | Le seuil sonore dépend du multimètre | Je lis la résistance affichée au lieu de me fier au son |
Il n’existe pas de seuil universel pour le bip. Selon le modèle, il peut se déclencher sous quelques dizaines d’ohms. Pour un câble court et sain, une valeur proche de 0 à 1 Ω est souvent cohérente, mais la résistance des cordons et la longueur du conducteur influencent la mesure.
La méthode pas à pas pour tester un fil ou un composant

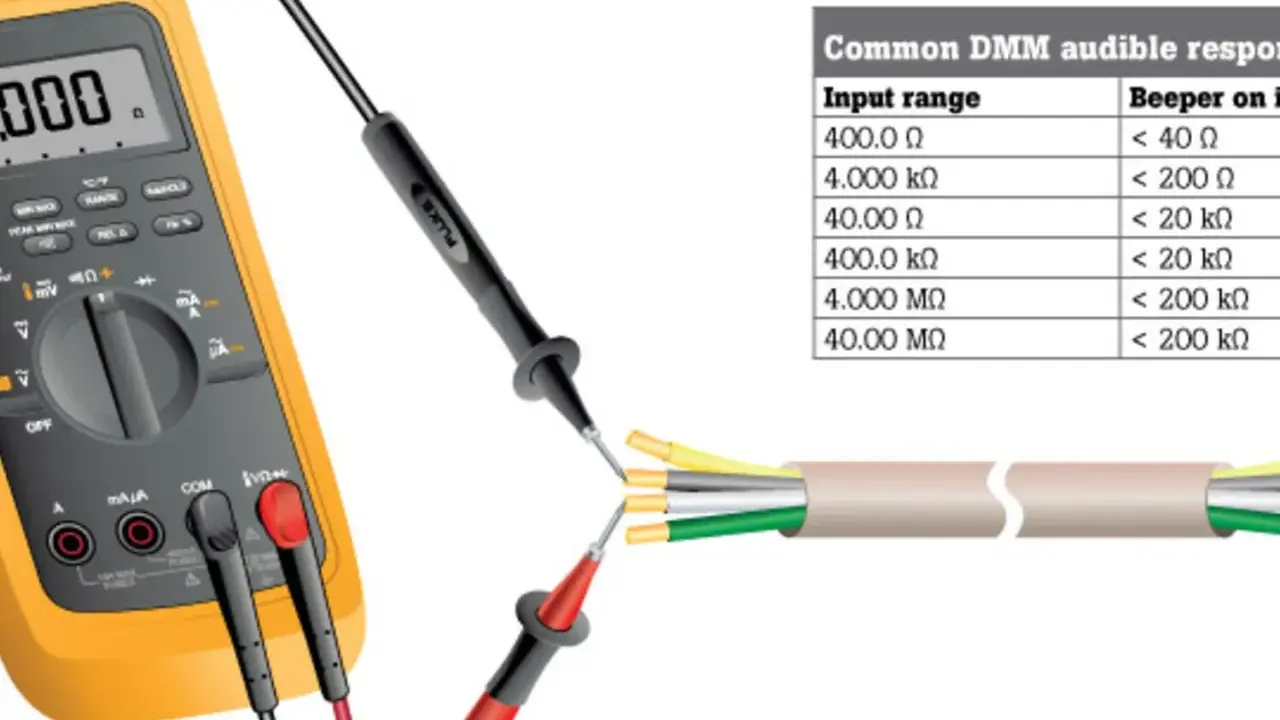

- Isoler l’élément à contrôler. Je débranche l’appareil et, pour un câble, je retire si possible les deux conducteurs de leurs bornes. Cela évite qu’un autre composant crée un chemin parallèle.
- Choisir les deux points de mesure. Il peut s’agir des extrémités d’un fil, des bornes d’un fusible ou des contacts d’un interrupteur.
- Poser les pointes fermement. Une pointe sur chaque extrémité suffit. Je ne tiens pas les parties métalliques avec les doigts pendant la mesure.
- Lire l’écran et écouter le signal. Une faible résistance avec un bip indique un passage électrique. Une indication OL ou une résistance très élevée indique une coupure probable.
- Faire bouger légèrement le câble. Si l’affichage varie, le conducteur peut être cassé à l’intérieur de sa gaine ou la connexion peut être défectueuse.
Lire aussi : Prise salle de bain - Où l'installer selon les normes et éviter les erreurs ?
Trois contrôles simples à la maison

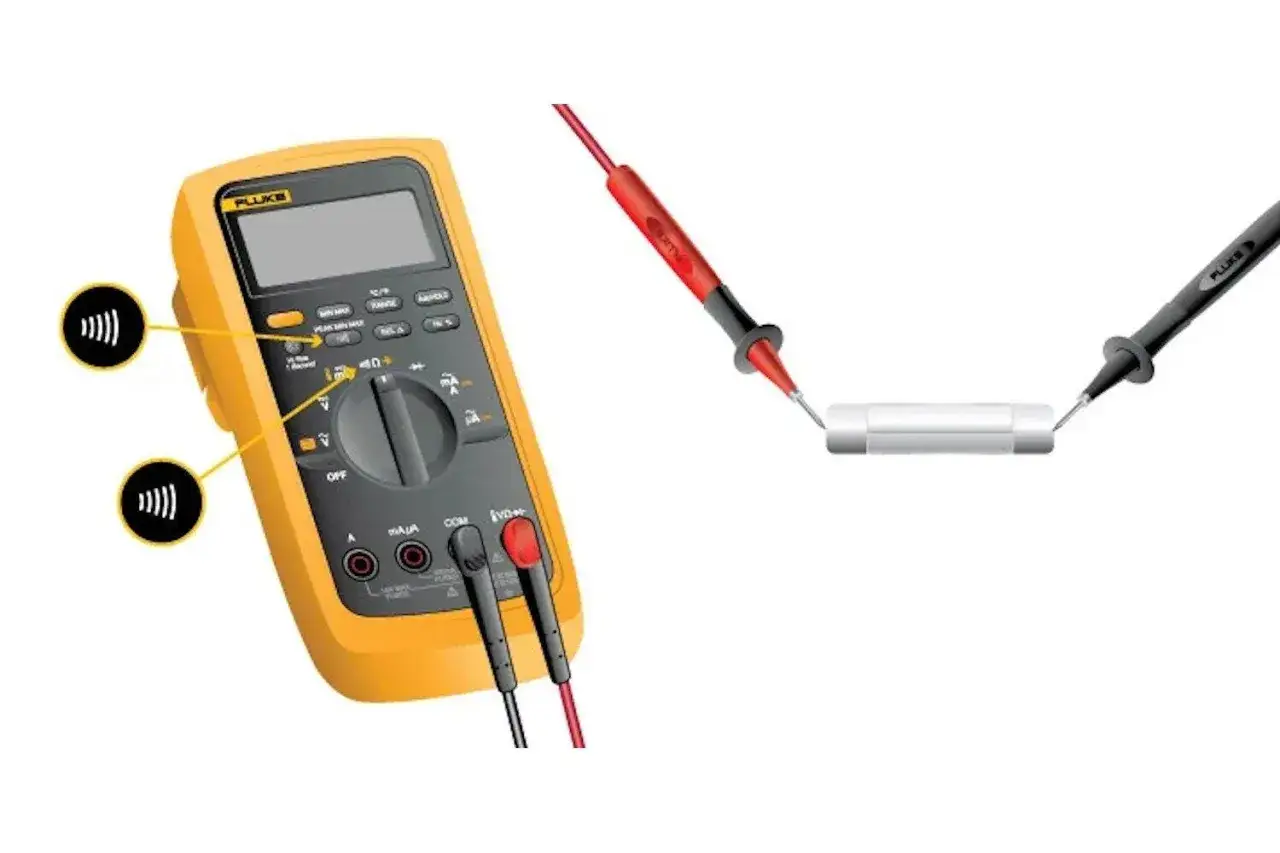

Pour un fusible, je place une pointe sur chaque extrémité. Le bip indique que le filament ou le pont interne n’est pas coupé. Il faut toutefois remettre un fusible de même calibre, car un fusible qui a fondu révèle souvent un autre défaut.
Pour un interrupteur, je mesure dans les deux positions. En position marche, le circuit doit généralement être passant, tandis qu’en position arrêt la résistance doit devenir très élevée. Cette méthode permet aussi de contrôler un contact de porte, un thermostat ou un pressostat.
Pour un câble long, je peux relier une extrémité à l’autre avec un fil auxiliaire, puis mesurer la continuité entre les deux points restants. C’est une astuce efficace pour identifier un conducteur dans une gaine, à condition de bien repérer les extrémités et de ne pas mélanger les circuits.
Ce que le test permet de diagnostiquer en plomberie et électricité
Dans les équipements de plomberie, le multimètre ne teste pas la continuité de l’eau dans une canalisation. Il contrôle les parties électriques qui commandent ou alimentent l’équipement, comme le thermostat d’un chauffe-eau, la résistance, le contact d’un flotteur ou le câble d’une pompe de relevage.
Un thermostat peut présenter une continuité à froid puis ouvrir le circuit lorsque la température demandée est atteinte. Je ne conclus donc pas trop vite à une panne en observant une seule position. Il faut connaître le fonctionnement du composant et, lorsque c’est possible, le tester hors de l’appareil.
Sur une pompe, un moteur ou une résistance chauffante, une continuité entre les bornes ne suffit pas à prouver que l’élément fonctionne. Elle montre seulement qu’un enroulement ou une résistance n’est pas totalement coupé. Un moteur peut avoir une continuité tout en étant bloqué, et une résistance peut être en court-circuit partiel.
Pour un câble électrique, le test répond à une question précise le conducteur est-il coupé entre ces deux points ? Il ne répond pas à une autre question tout aussi importante, celle de l’isolement entre conducteurs ou entre un conducteur et la terre.
Les erreurs qui donnent un faux diagnostic
La première erreur consiste à mesurer un circuit encore alimenté. Même si l’appareil semble éteint, un retour de tension ou une autre source peut être présente. Je vérifie toujours l’absence de tension avant de passer en mode continuité, surtout sur une installation fixe.
La deuxième erreur est de laisser le composant connecté au reste du circuit. Des résistances, des voyants, des bobines ou des cartes électroniques peuvent créer un chemin parallèle. Le multimètre peut alors biper alors que le fil que je voulais contrôler est coupé.
Je me méfie aussi des condensateurs. Ils peuvent conserver une charge après la coupure. Je débranche l’équipement, j’attends le temps nécessaire et je ne court-circuite jamais un condensateur au hasard pour le décharger.
Enfin, une continuité mesurée sur un câble humide n’est pas forcément rassurante. L’humidité peut produire une fuite électrique et une résistance inhabituelle. Pour contrôler correctement l’isolement, il faut un mégohmmètre, outil qui applique une tension de test plus élevée et que je réserve aux personnes compétentes.
Le bon réflexe après une mesure de continuité
Un bip est une indication, pas un verdict complet. Je compare le résultat au fonctionnement attendu du composant, je contrôle les connexions mécaniques et je vérifie que le défaut ne vient pas d’une alimentation, d’une protection ou d’un mauvais branchement.
Après l’intervention, je remets les capots, resserre les bornes et éloigne les connexions de toute fuite d’eau. Si le circuit concerne le tableau électrique, un chauffe-eau, une pompe ou une installation humide, l’absence de certitude est une bonne raison de faire appel à un professionnel.
Avec cette méthode, le multimètre devient un outil de diagnostic très pratique pour repérer une coupure, contrôler un fusible ou suivre un conducteur. Il faut simplement garder en tête sa limite essentielle : la continuité confirme un passage électrique entre deux points, mais elle ne garantit ni la sécurité de l’installation ni son bon fonctionnement sous tension.
