Câblage spots plafond - Schémas, normes et erreurs à éviter

Le câblage de spots au plafond paraît simple tant qu’on reste sur un montage de base, mais la réalité est plus subtile dès qu’il faut gérer plusieurs points lumineux, une salle de bains, un variateur ou un plafond en placo. Ce qui compte, ce n’est pas seulement de faire fonctionner la lumière, c’est de la raccorder proprement, de manière durable et conforme.

Dans cet article, je vais aller au concret: comment lire un schéma de câblage, comment relier phase, neutre et retour lampe, quand utiliser un interrupteur simple ou un va-et-vient, et quels pièges éviter pour ne pas transformer un petit chantier en reprise électrique. Je prends aussi en compte les contraintes françaises, parce qu’un plafond lumineux bien pensé doit rester sûr, accessible et facile à entretenir.

Le principe de base d’un câblage de spots au plafond

Quand je parle de câblage de spots au plafond, je pars d’une règle simple: la phase est interrompue par la commande, le neutre reste continu, et les spots sont alimentés en parallèle. C’est la logique la plus propre pour un éclairage domestique classique en 230 V. Le terme “en série” revient souvent dans les recherches, mais dans une installation résidentielle standard, ce n’est généralement pas le bon modèle à suivre.

Pourquoi ce point est-il important? Parce qu’un spot n’est pas une guirlande. En parallèle, chaque spot reçoit la tension nécessaire et fonctionne indépendamment du reste du groupe. Si l’un doit être remplacé, les autres continuent à éclairer. C’est aussi plus lisible lors d’un dépannage.

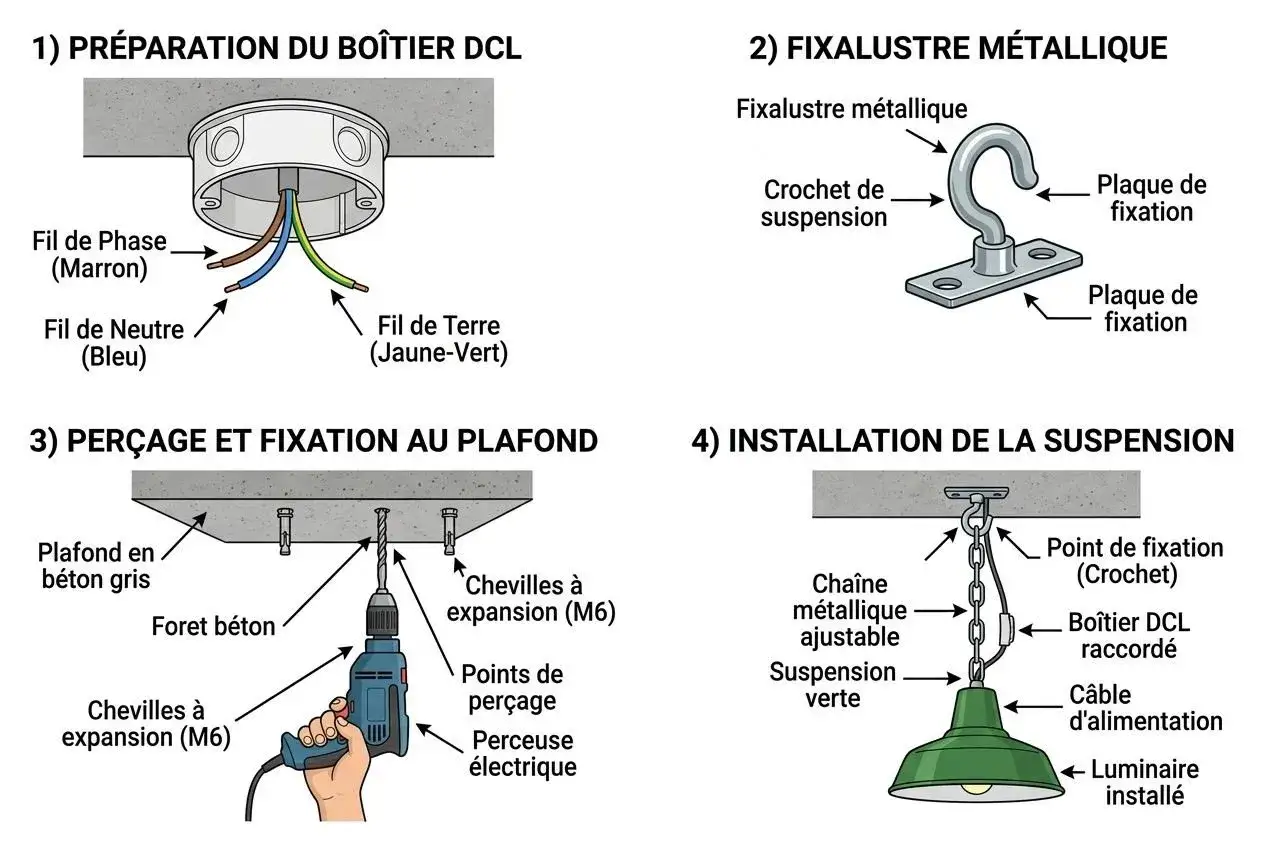

Le DCL, pour dispositif de connexion luminaire, sert de point d’accroche et de connexion au plafond. Comme le rappelle Legrand, c’est le repère à retenir pour un point lumineux de plafond bien fini. Dans une rénovation, je préfère toujours un raccordement visible et accessible plutôt qu’une connexion cachée au hasard dans l’isolant. C’est plus propre, et surtout plus facile à reprendre plus tard.

Cette base étant claire, on peut regarder le schéma le plus simple, celui que la plupart des pièces utilisent au quotidien.

Le schéma le plus simple avec un interrupteur unique

Pour une chambre, un séjour ou une cuisine, le montage le plus fréquent reste celui-ci: le tableau alimente le circuit d’éclairage, l’interrupteur coupe la phase, puis le retour lampe alimente un groupe de spots raccordés en parallèle. C’est la version la plus directe du schéma de câblage des spots au plafond, et c’est aussi celle qui se comprend le mieux au moment du montage.

1. Je coupe l’alimentation au disjoncteur et je contrôle l’absence de tension.
2. Je repère l’arrivée phase, neutre et terre dans la boîte de dérivation ou le point DCL.
3. Je relie la phase à l’interrupteur, puis je récupère le retour lampe à la sortie de l’interrupteur.
4. Je distribue le neutre directement vers chaque spot, sans le faire passer par l’interrupteur.
5. Je raccorde la terre si le spot ou le support métallique le demande.
6. Je fais un repiquage propre vers chaque spot avec des connecteurs adaptés, puis je teste l’allumage avant de refermer.

Sur le terrain, le point qui change tout est l’accessibilité. Dans un faux plafond, je garde toujours une boîte de dérivation ou un accès DCL qui reste atteignable, même après la pose des spots. Un plafond totalement fermé sans accès de maintenance finit souvent par coûter plus cher au premier dépannage.

Pour une installation simple, je pense aussi en termes de logique de circulation: la phase entre, l’interrupteur commande, les spots repartent. Dès que cette logique devient floue, il faut ralentir et vérifier le sens des liaisons avant de serrer le dernier connecteur.

Les variantes de commande qui changent le schéma

Le câblage d’un plafond lumineux ne change pas seulement selon le nombre de spots, mais aussi selon la manière dont on les commande. Dans une maison, je vois surtout quatre cas: l’interrupteur simple, le va-et-vient, le poussoir avec télérupteur et le variateur. Chacun a son intérêt, mais chacun impose aussi ses propres contraintes.

Le va-et-vient est souvent sous-estimé, alors qu’il change le confort de façon très concrète. Dans un couloir ou une suite parentale, pouvoir allumer et éteindre de deux endroits évite des détours inutiles. Le télérupteur, lui, devient intéressant dès qu’on veut multiplier les points de commande sans alourdir le câblage mural.

Le variateur mérite une vigilance particulière. Tous les spots LED ne sont pas dimmables, et tous les variateurs ne sont pas compatibles avec tous les drivers. Si l’association est mauvaise, on obtient du scintillement, un bourdonnement ou une plage de variation très limitée. Je préfère perdre cinq minutes à vérifier la compatibilité que reprendre toute la ligne après coup.

Une fois la commande choisie, il faut surtout rester carré sur les règles françaises qui encadrent l’installation.

Ce que la norme française attend réellement

Pour un circuit d’éclairage domestique, la base à garder en tête est simple: section en 1,5 mm², protection adaptée au tableau, et nombre de points lumineux limité. IZI by EDF rappelle la limite de 8 points lumineux par circuit, avec une règle spécifique pour les spots et bandeaux LED selon la puissance installée dans la pièce. C’est le genre de détail qui évite de raisonner “au feeling” alors qu’on touche à une installation électrique complète.

Je retiens aussi une autre logique utile: un point lumineux au plafond doit être terminé proprement, idéalement par un DCL lorsque la configuration s’y prête. La finition n’est pas qu’une question d’esthétique; elle aide à maintenir une connexion fiable et à faciliter une future dépose du luminaire.

• Section courante des circuits d’éclairage: 1,5 mm².
• Protection du circuit: disjoncteur adapté, sans dépasser 16 A.
• Nombre de points: 8 maximum par circuit d’éclairage.
• Spots et bandeaux LED: raisonner aussi en puissance installée, pas seulement en quantité de luminaires.
• Salle de bains: vérifier les volumes de sécurité et l’indice IP avant de choisir le spot.

Dans une pièce d’eau, je me méfie toujours des raccourcis. La présence d’une baignoire, d’une douche ou d’une zone d’éclaboussures change la donne. Les volumes de la salle de bains imposent de regarder la protection du luminaire, son emplacement exact et parfois sa classe d’isolation. Un spot qui serait parfait dans un séjour peut être inadapté à 50 cm d’un point d’eau.

Autrement dit, le bon schéma n’est pas seulement celui qui allume la lampe. C’est celui qui tient compte du contexte de la pièce, du type de spot et de la façon dont la lumière sera utilisée chaque jour.

Poser et raccorder sans se tromper

Le meilleur schéma reste inutile si la pose est brouillonne. Quand je prépare un plafond à spots, je procède toujours dans le même ordre: d’abord le plan, ensuite le cheminement des fils, enfin les raccords et les essais. Ce rythme évite les reprises et les trous mal placés.

1. Je coupe le courant et je vérifie l’absence de tension avec un appareil de test fiable.
2. Je trace l’emplacement des spots en tenant compte de l’accès futur aux raccords.
3. Je prépare la ligne d’alimentation en 1,5 mm² jusqu’à la boîte de dérivation ou au point DCL.
4. Je répartis les spots en parallèle avec des connecteurs adaptés, en gardant une petite réserve de câble dans le plafond.
5. Je contrôle la compatibilité du spot avec l’environnement: classe, indice IP, orientation, dégagement thermique.
6. Je teste chaque zone avant de refermer le plafond ou de clipser les finitions.
7. Je note le circuit au tableau si la ligne a été modifiée ou prolongée.

La réserve de câble n’est pas un détail. Je laisse volontiers quelques centimètres de mou pour pouvoir remplacer un spot sans devoir rouvrir un plafond trop tendu. De la même façon, je préfère un raccord propre dans une boîte bien placée qu’un serrage “provisoire” caché derrière l’isolant.

Le bon réflexe, ici, est de penser maintenance autant que montage. Un plafond bien posé doit rester simple à comprendre deux ans plus tard, pas seulement fonctionner le jour de l’installation.

Les erreurs que je vois le plus souvent sur ce type de chantier

Dans les reprises de chantier, les erreurs ne viennent presque jamais du spot lui-même. Elles viennent du câblage autour, de la précipitation ou d’une mauvaise lecture du schéma. Les mêmes fautes reviennent souvent, et elles sont pourtant faciles à éviter si on les nomme clairement.

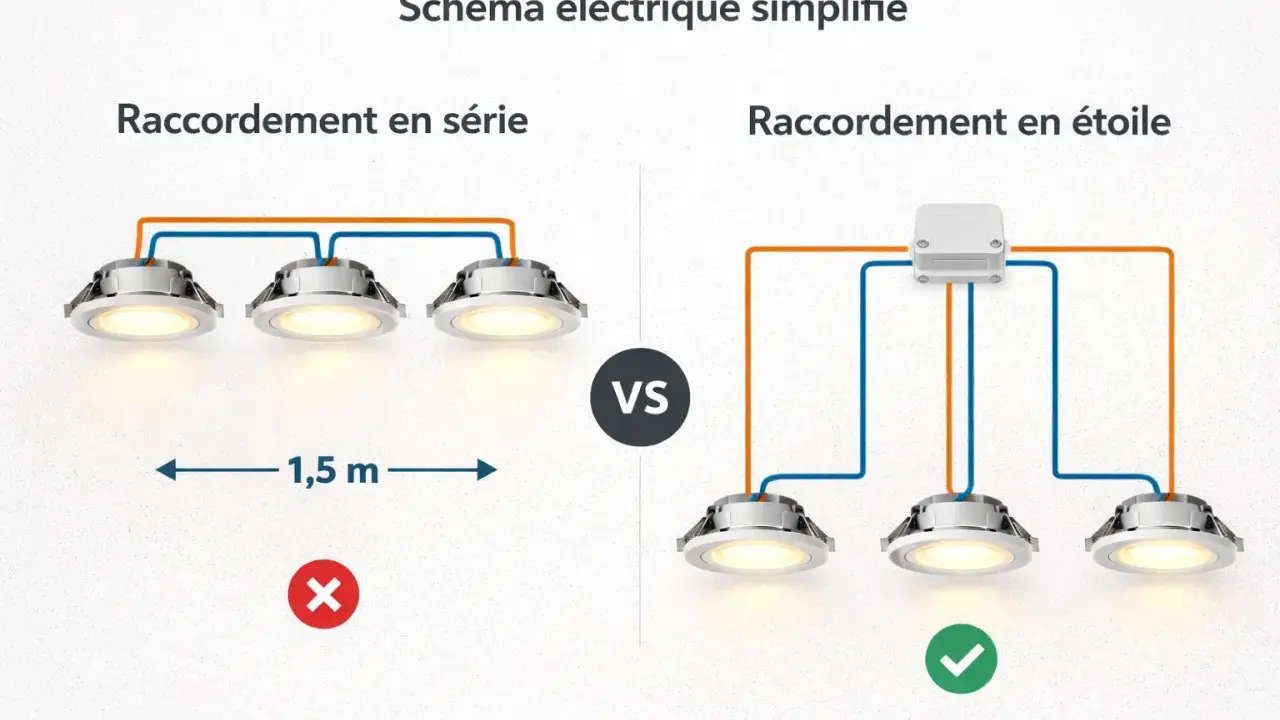

Monter des spots 230 V en série

C’est l’erreur classique. Pour un plafond domestique standard, on travaille le plus souvent en parallèle. En série, le comportement devient moins prévisible, et le dépannage se complique. Si un élément tombe en panne, tout le groupe peut être impacté.

Choisir un variateur sans vérifier la compatibilité

Un variateur “universel” n’est pas réellement universel. Certains spots LED réagissent mal à la variation d’intensité, d’autres fonctionnent correctement seulement avec un type de driver précis. Quand je veux une lumière modulable, je choisis d’abord le spot, puis le variateur, jamais l’inverse.

Enfermer les raccords dans le plafond

Un raccord inaccessible finit toujours par poser problème au pire moment. Si la boîte de dérivation disparaît derrière l’isolant ou le placo, le moindre remplacement devient plus lourd. Je préfère une maintenance simple à une finition soi-disant plus propre mais impossible à reprendre.

Négliger la chaleur et l’isolation

Les spots encastrés demandent de l’air autour d’eux, surtout si l’isolant du plafond est dense. Même avec des LED peu gourmandes, le respect des consignes du fabricant reste essentiel. Une pose trop serrée peut réduire la durée de vie du matériel.

Lire aussi : Plan électrique maison - Évitez les erreurs courantes

Oublier la salle de bains

Dans une pièce humide, on ne choisit pas un spot comme dans un séjour. La protection IP, la position par rapport aux volumes et la classe de l’appareil comptent autant que le style. C’est là que je vois le plus d’installations jolies, mais mal pensées.

Quand on évite ces cinq pièges, le chantier devient tout de suite plus fiable. Reste alors à regarder le budget et à décider si le projet mérite d’être fait soi-même ou confié à un professionnel.

Budget, matériel et moment de passer la main

Pour un petit plafond, le budget dépend surtout du type de spot, du nombre de points et du niveau de finition attendu. En pratique, le matériel de base reste accessible, mais le prix grimpe vite si on ajoute un variateur compatible, des spots design ou une pose dans un plafond difficile d’accès.

Je conseille de passer la main à un électricien dans quatre cas très concrets: création d’un nouveau circuit depuis le tableau, plafond difficile d’accès, salle de bains avec contraintes de volume, ou doute sur la compatibilité des spots et de la commande. À partir du moment où il faut toucher à la distribution générale, le gain de temps du bricolage devient vite illusoire.

Le bon arbitre, c’est la complexité réelle du chantier. Si vous devez seulement remplacer un point lumineux existant par quelques spots bien répartis, le projet reste raisonnable. Si vous devez modifier l’architecture du circuit, la ligne devient plus technique qu’il n’y paraît.

Le détail qui rend un plafond lumineux vraiment propre

Sur ce type de chantier, je garde toujours la même ligne de conduite: faire simple, rendre accessible, et anticiper la suite. Le bon câblage d’un plafond à spots n’est pas celui qui impressionne sur le papier, c’est celui qu’on peut comprendre rapidement, tester facilement et réparer sans démonter la moitié de la pièce.

Si je devais résumer le bon réflexe en une phrase, ce serait celui-ci: un circuit clair, des spots raccordés en parallèle, un point de connexion accessible et une commande adaptée à l’usage réel de la pièce. Dès qu’une salle de bains, un variateur ou plusieurs points de commande entrent en jeu, je prends le temps de vérifier le schéma avant de percer le plafond. C’est ce petit temps de réflexion qui évite les reprises inutiles et les installations bancales.

Pour un plafond bien fait, je préfère toujours une solution sobre, lisible et durable à un montage compliqué qui n’apporte rien au quotidien.
