Visiophone 2 fils - Le guide complet pour un câblage parfait

Un visiophone 2 fils repose sur une logique simple, mais il pardonne mal l’approximation. Pour obtenir une image stable, une ouverture fiable et une installation propre, il faut surtout respecter le bon câblage, la bonne section de conducteur et le bon raccordement de la gâche ou du portail. Je détaille ici le schéma de branchement d’un visiophone 2 fils, les points de sécurité, le choix du câble et les erreurs qui font perdre du temps sur chantier.

Comment fonctionne un portier vidéo à deux fils

Je pars toujours d’un principe simple : sur ce type de système, les deux conducteurs forment un bus, c’est-à-dire une ligne commune qui alimente les éléments et véhicule les ordres. On n’est donc pas sur un montage “un fil pour l’image, un fil pour le son” ; tout passe par la même paire, ce qui simplifie le tirage et limite le nombre de câbles à poser.

Dans la pratique, un kit comprend généralement une platine de rue avec caméra, un moniteur intérieur, une alimentation dédiée et, selon le cas, une sortie pour la gâche ou pour la motorisation du portail. Sur beaucoup de modèles, le branchement est sans sens de polarité, ce qui réduit le risque d’erreur au raccordement. Je dis bien “sur beaucoup de modèles”, car la notice reste la référence absolue : certains fabricants imposent des bornes précises ou un mode de configuration particulier.

Cette architecture a un intérêt très concret pour une maison individuelle : on tire peu de câble, on garde une installation discrète, et on peut parfois remplacer un ancien appel de sonnette sans refaire tout le cheminement. Le point faible, en revanche, c’est qu’un bus sous-dimensionné ou mal isolé se voit vite à l’usage, avec une image capricieuse ou une commande d’ouverture qui répond mal. C’est précisément pour cela que le schéma compte autant que le matériel, et c’est ce qu’on regarde maintenant.

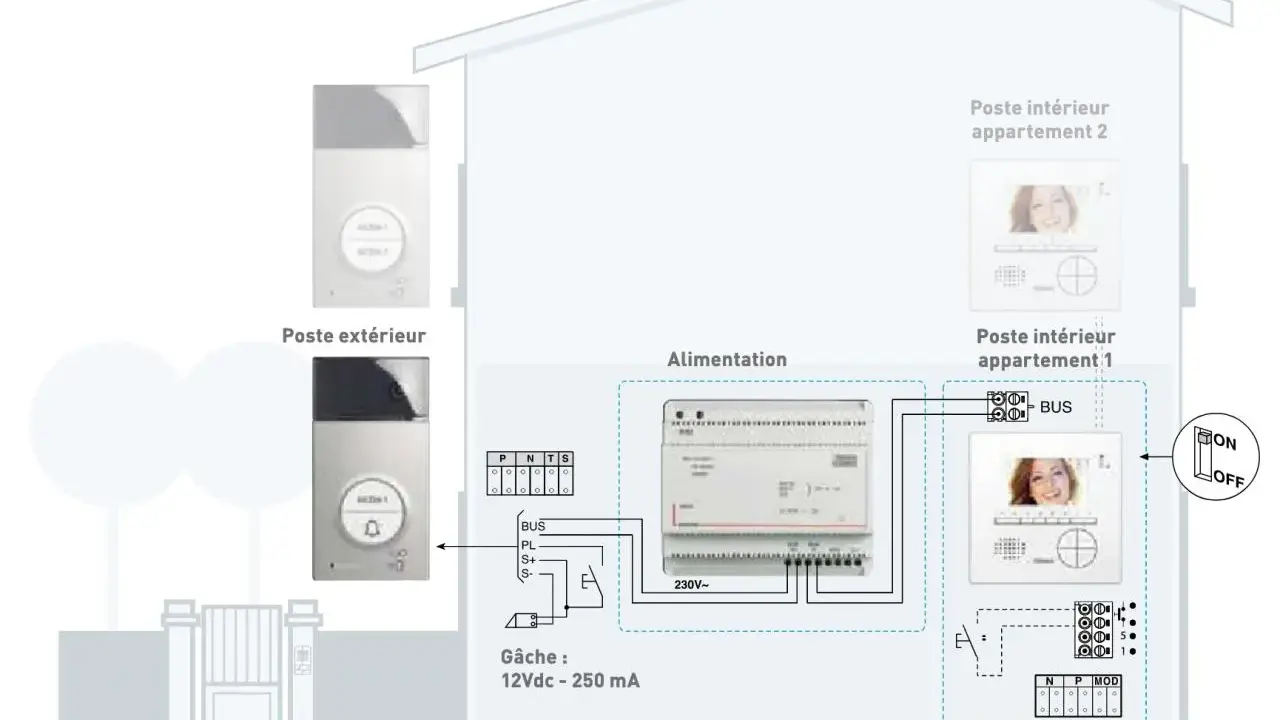

Le schéma de câblage type à visualiser avant de commencer

Le dessin de base est rarement compliqué, mais il faut le lire dans le bon ordre. J’aime le résumer ainsi : alimentation vers bus, bus vers intérieur et extérieur, puis sortie dédiée vers la gâche ou l’automatisme. Selon la marque, le raccordement peut être en ligne ou en dérivation limitée, mais la logique reste la même : le courant faible circule sur la paire dédiée, et les fonctions annexes partent d’une borne spécifique.

Le point qui piège le plus souvent les bricoleurs, c’est la différence entre commande et alimentation. Un contact sec ne fournit pas de tension ; il ferme simplement un circuit pour lancer l’ouverture du portail. Si l’on confond ce contact avec une sortie de puissance, on se retrouve avec une gâche muette ou une carte de portail inutilisable. Autre détail important : certains kits tolèrent une extension avec un second écran intérieur, mais il faut le prévoir dès le départ pour ne pas charger le bus au-delà de ce que le fabricant autorise.

Une fois cette logique comprise, le vrai sujet devient beaucoup plus concret : la longueur du trajet et la section du câble, qui font la différence entre une installation stable et un système capricieux.

Choisir le bon câble évite la plupart des pannes

Sur un visiophone filaire, la qualité du câble ne sert pas qu’à “faire joli sur la notice”. Elle influence directement la chute de tension, la fiabilité de la communication et la capacité à actionner la gâche sans faiblesse. Plus la distance augmente, plus la section doit suivre. C’est là que beaucoup d’installations bricolées commencent à décrocher.

Legrand indique par exemple qu’à 100 m, il faut prévoir un câble téléphone 2 fils de 0,50 mm² minimum. La même logique s’applique à la liaison vers la gâche ou le portillon : si la distance augmente, il faut surveiller la section avec la même rigueur. Sur certains kits, des liaisons plus longues restent possibles, mais uniquement si la notice le valide. Je ne force jamais un câble “presque bon” ; en interphonie, le “presque” finit souvent en retour chantier.

Je conseille aussi de garder une vraie séparation entre le courant faible et les circuits 230 V. Dans les installations sérieuses, on évite de faire courir le visiophone dans la même gaine que l’alimentation générale, même si l’espace manque et que la solution paraît tentante. Le gain immédiat est nul, mais le risque de parasites, de dépannage compliqué ou de non-conformité est bien réel. Quand le trajet traverse une maçonnerie ou une zone technique déjà chargée, je préfère prévoir une gaine dédiée dès le départ.

Avec le bon câble en place, le branchement devient beaucoup plus lisible. C’est le bon moment pour dérouler la méthode dans l’ordre, sans sauter d’étape.

Je branche toujours dans cet ordre

1. Je coupe le courant au disjoncteur général et je vérifie l’absence de tension avant toute intervention.
2. Je repère chaque élément du kit : platine de rue, moniteur, alimentation, gâche ou automatisme.
3. Je tire le bus 2 fils sur un chemin propre, avec des passages séparés du 230 V.
4. Je raccorde le bus sur les bornes prévues par le fabricant, sans improviser de pontage inutile.
5. Je branche la gâche ou le portail sur la sortie adaptée, en respectant le type de commande demandé.
6. Je réalise un test complet avant de fixer définitivement les caches et de refermer les gaines.

Cette séquence paraît basique, mais elle évite l’essentiel des erreurs de montage. Je teste toujours l’appel, la vidéo, l’audio et l’ouverture avant de poser les finitions. Si quelque chose ne répond pas, je corrige à nu, pas une fois le mur refermé. C’est là qu’on gagne du temps, pas en allant plus vite que la notice.

Le test final doit aussi vérifier l’usage réel, pas seulement le fonctionnement “sur table”. Je regarde la qualité de l’image en journée et en faible lumière, puis je contrôle la commande de gâche depuis l’intérieur. Si le portail s’ouvre une fois sur deux, le problème vient souvent d’une section de câble trop juste, d’un mauvais bornier ou d’une alimentation mal adaptée à la charge.

Les erreurs qui font décrocher l’image ou la gâche

• Utiliser un câble trop fin pour la distance réelle.
• Mélanger le courant faible avec le 230 V dans la même gaine.
• Confondre une sortie de commande avec une sortie d’alimentation.
• Oublier qu’un automatisme de portail attend souvent un simple contact sec.
• Raccorder la platine de rue sans protéger correctement les passages extérieurs.
• Fermer l’installation sans test de continuité ni essai complet d’ouverture.

Les symptômes sont assez parlants : image qui se dégrade, moniteur qui redémarre, appel intermittent, gâche qui claque mais n’ouvre pas, ou portail qui ne réagit que de temps en temps. J’associe souvent ces symptômes à un problème de tension ou de commande, pas à une panne de la platine elle-même. Autrement dit, je regarde le câblage avant de suspecter le matériel.

Une autre erreur fréquente consiste à vouloir “faire passer” une installation 2 fils dans un schéma prévu pour un ancien interphone audio, sans vérifier la compatibilité des bornes et de l’alimentation. Le résultat peut fonctionner à moitié, puis devenir pénible dès qu’on ajoute un second moniteur, une gâche plus gourmande ou une motorisation de portail plus récente. La compatibilité doit être pensée comme un ensemble, pas appareil par appareil.

Quand confier l’installation à un électricien

Pour un remplacement simple sur une maison individuelle, avec un kit prévu pour ce type de pose, un bricoleur soigneux peut s’en sortir. En revanche, je recommande un électricien dès qu’il faut traverser un tableau, créer une ligne dédiée, reprendre une motorisation de portail, ou composer avec une installation ancienne dont on ne connaît plus le cheminement. À ce niveau, le temps gagné au montage vaut moins que la fiabilité sur la durée.

Je suis aussi prudent quand le chantier implique une grande longueur de câble, une gaine enterrée, ou un raccordement qui doit rester parfaitement étanche côté rue. Le 2 fils est simple en apparence, mais il n’aime pas les montages à moitié documentés. Si l’on doit deviner la fonction d’une borne ou la logique d’un relais, il vaut mieux s’arrêter et reprendre le dossier proprement.

Enfin, dès qu’une installation touche à la sécurité d’accès du logement, je préfère une pose rigoureuse à une solution “qui marche à peu près”. Un visiophone ne sert pas seulement à voir qui sonne ; il commande aussi l’ouverture. Cette partie-là mérite un câblage propre, un repérage clair et une vraie vérification finale.

Ce que je vérifie toujours avant de refermer le chantier

• Chaque câble est repéré aux deux extrémités.
• Les bornes sont serrées sans écraser les conducteurs.
• La boucle de réserve laisse assez de marge pour une reprise future.
• Les entrées extérieures sont protégées contre l’humidité et les tractions.
• Le test d’appel, de vidéo et d’ouverture a été validé plusieurs fois.

Je garde aussi une règle simple : si un système semble fonctionner au premier essai mais que le câblage reste ambigu, je prends le temps de le clarifier tout de suite. Un schéma net, une gaine séparée, une section adaptée et un test complet font la différence entre une installation fiable et un dépannage qui reviendra dans six mois. C’est exactement ce que je cherche sur ce type de chantier : une pose discrète, stable et facile à comprendre le jour où il faudra intervenir à nouveau.
