Un plan électrique bien pensé évite les rallonges qui traînent, les circuits saturés et les reprises coûteuses une fois les murs fermés. Quand je prépare un plan électrique maison, je pars toujours des usages réels, puis je fais dialoguer l’électricité avec la plomberie, surtout dans la cuisine, la salle de bains et la buanderie. L’objectif est simple : une installation sûre, conforme à la NF C 15-100 et surtout pratique au quotidien.
Les repères à verrouiller avant de lancer le chantier
- Le plan doit montrer les prises, les points lumineux, les interrupteurs, les circuits dédiés et le tableau de répartition.
- Dans les pièces d’eau, je trace toujours l’électricité en même temps que les arrivées, les évacuations et les zones humides.
- Un circuit bien dimensionné évite la surcharge, surtout pour la cuisine, la buanderie et le chauffage d’eau.
- Le tableau doit rester lisible, avec des protections cohérentes et de la place pour les évolutions futures.
- Le budget dépend surtout de la surface, des saignées, du nombre d’appareils spécialisés et du niveau de finition.
Ce qu’un bon plan électrique doit montrer

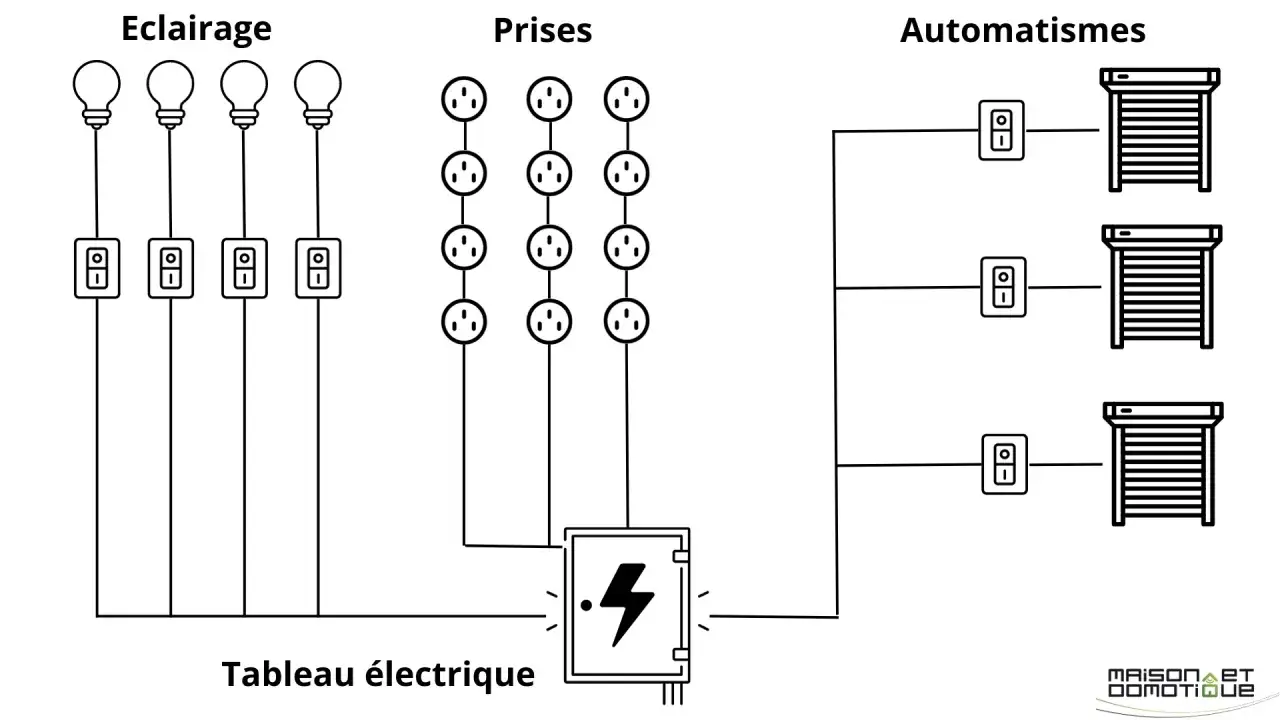

Je distingue toujours trois niveaux de lecture. Le plan d’implantation montre où se trouvent les prises, interrupteurs, points lumineux et appareils dédiés. Le schéma unifilaire résume chaque circuit depuis le tableau. Le tableau de répartition, lui, montre comment les protections sont organisées et comment les usages sont répartis dans la maison.
J’ajoute aussi la GTL, la gaine technique du logement, parce qu’elle structure l’arrivée des câbles et l’emplacement du tableau. Quand on néglige cette base, on finit vite avec des circuits mal lisibles, des câbles qui se croisent et des décisions prises trop tard sur le chantier.
- Les points d’usage : prises, éclairages, commandes et appareils fixes.
- Les circuits : ce qui part du tableau et alimente une zone ou un équipement précis.
- Les protections : disjoncteurs et interrupteurs différentiels.
- Les réserves : emplacements libres pour un futur bureau, une borne de recharge ou un appareil technique.
Je préfère un plan sobre mais lisible à un dessin trop chargé, parce que c’est la clarté du tracé qui limite les erreurs d’exécution. Et c’est précisément là que les pièces d’eau changent la méthode.
Quand la plomberie impose le tracé électrique
C’est dans les pièces d’eau que je vois le plus souvent les erreurs de conception. On pense d’abord au mobilier, puis on découvre trop tard une arrivée d’eau, un siphon, une nourrice ou un lave-vaisselle encastré qui bloque l’accès à une prise. Pour éviter ça, je dessine toujours l’électricité et la plomberie sur le même fond de plan.
| Pièce | Ce que je croise avec la plomberie | Repères utiles |
|---|---|---|
| Salle de bains | Douche, baignoire, lavabo, sèche-serviettes, VMC | Volumes 0, 1 et 2, appareillage hors volume, liaison équipotentielle |
| Cuisine | Évier, lave-vaisselle, frigo, hotte, arrivée gaz si présente | Socles au-dessus du plan de travail, circuits dédiés, accès libre pour maintenance |
| Buanderie | Machine à laver, sèche-linge, ballon d’eau chaude, évacuation | Prises accessibles, départs séparés, pas d’équipement coincé derrière les tuyaux |
| Extérieur | Robinet, arrosage, pompe, terrasse | Matériel adapté à l’humidité, points protégés, pas de rallonge permanente |
| Local technique | Nourrices, vannes, adoucisseur, VMC | Accès d’entretien dégagé, câbles et conduites identifiés dès le plan |
Dans la salle de bains, je garde en tête les volumes 0, 1 et 2, ainsi que la liaison équipotentielle supplémentaire, qui limite les écarts de potentiel autour des éléments métalliques. Dans la cuisine, je refuse presque toujours une prise placée derrière un lave-vaisselle encastré ou juste sous un évier, parce qu’un bon plan doit aussi rester maintenable. Une fois ces zones fixées, il devient beaucoup plus simple de dimensionner les circuits sans improvisation.
Dimensionner les circuits pièce par pièce
Un plan solide ne se contente pas de placer des points au mur. Il doit aussi montrer comment les circuits sont répartis, parce qu’une maison confortable n’est pas une maison où tout passe sur le même départ. Je pars donc pièce par pièce, en gardant une règle simple : plus l’usage est intense, plus le circuit doit être lisible et dédié.
| Circuit | Repère utile | Mon réflexe de terrain |
|---|---|---|
| Éclairage | 8 points lumineux maximum par circuit, 16 A, 1,5 mm² | Séparer par niveau ou par zone pour garder de la souplesse |
| Prises générales | 8 prises maximum en 1,5 mm² / 16 A ou 12 en 2,5 mm² / 20 A | Éviter de mélanger toute la maison sur un seul départ |
| Séjour | 1 prise par tranche de 4 m² jusqu’à 28 m², minimum 5 ; au-delà, minimum 7 | Prévoir le canapé, la télévision et un coin bureau dès le départ |
| Cuisine | Au moins 6 socles, dont 4 au-dessus du plan de travail, sur un circuit dédié | Garder de la marge pour les petits appareils du quotidien |
| Circuits spécialisés | Plaques, four, lave-linge, lave-vaisselle, chauffe-eau, VMC | Un appareil lourd mérite son départ dédié |
Je place aussi un point d’allumage près de chaque accès, à une hauteur facile à atteindre, parce qu’un interrupteur mal situé se rappelle à vous tous les jours. Les prises USB sont pratiques, mais elles ne remplacent pas les socles de prises de courant prévus par la norme. Quand les circuits sont justes, le tableau peut ensuite jouer son rôle sans bricolage.
Choisir le tableau, les différentiels et la mise à la terre
Le tableau de répartition est le cœur de l’installation. Je le conçois pour qu’il protège, mais aussi pour qu’il reste lisible dans le temps. En pratique, je vise une organisation claire avec des protections adaptées, des circuits bien répartis et un peu de réserve pour les évolutions futures.
- Interrupteur différentiel 30 mA sur l’ensemble de l’installation, pour la protection des personnes.
- Au moins deux interrupteurs différentiels dans un logement, avec 8 circuits maximum par différentiel.
- Type A pour les plaques de cuisson, le lave-linge et, si besoin, la recharge de véhicule électrique.
- Type AC pour les circuits plus classiques comme l’éclairage et les prises générales.
- Disjoncteurs plutôt que fusibles dans une construction neuve ou une rénovation lourde.
- Mise à la terre et liaison équipotentielle dans les pièces humides pour limiter les risques de contact indirect.
Je conseille aussi de ne pas saturer visuellement le tableau. Quand il n’y a plus aucun espace libre, la moindre évolution devient pénible, voire coûteuse. Mieux vaut prévoir un peu large dès maintenant que devoir refaire une partie du coffret plus tard. Et cette logique mène directement à la question du budget.
Quel budget prévoir pour une installation propre
En France, en 2026, les ordres de grandeur restent utiles pour cadrer le projet avant de demander un devis. Pour une installation neuve, je vois souvent des budgets situés autour de 80 à 120 €/m². Pour une rénovation complète, la fourchette monte fréquemment à 75 à 205 €/m², selon l’accès, l’état des murs et la quantité de reprises à faire.
| Poste | Ordre de grandeur | Ce que cela couvre |
|---|---|---|
| Installation neuve | 80 à 120 €/m² | Câblage, tableau, prises, éclairage, protections |
| Rénovation complète | 75 à 205 €/m² | Saignées, reprises, mise en conformité, finition |
| Tableau électrique complet | 400 à 1 500 € | Coffret, protections, pose et raccordement |
| Ajout d’une prise en rénovation | 50 à 150 € | Encastrement, raccordement, rebouchage, finition |
Le vrai coût ne vient pas seulement du matériel. Il grimpe vite dès qu’il faut faire des saignées dans un mur porteur, travailler dans des cloisons finies, déplacer une nourrice de plomberie ou reprendre plusieurs pièces après coup. C’est pour cela que je préfère un tracé simple, lisible et anticipé plutôt qu’un plan “joli” mais irréaliste. Une fois ce cadre posé, on évite bien des erreurs.
Les erreurs que je vois le plus souvent
La plupart des problèmes ne viennent pas d’un gros défaut technique, mais d’une suite de petites décisions prises trop tard. Je retrouve souvent les mêmes travers sur chantier :
- Tracer l’électricité après la plomberie, alors que les deux plans devraient se répondre.
- Sous-dimensionner la cuisine et la buanderie, alors que ce sont les pièces les plus gourmandes.
- Oublier les circuits dédiés pour les appareils lourds.
- Confondre des prises USB avec de vrais socles de prises de courant.
- Remplir le tableau sans conserver de réserve pour une évolution future.
- Bloquer l’accès aux vannes, aux nourrices ou aux boîtes de dérivation derrière un meuble ou un appareil.
Je vois aussi des plans où tout est regroupé sur une seule protection, ce qui complique la maintenance et multiplie les coupures inutiles. Une maison fonctionne mieux quand chaque zone a sa logique propre. Et une fois ces pièges écartés, il reste la dernière étape, souvent négligée, mais décisive.
Les derniers contrôles avant la fermeture des cloisons
Avant de refermer les murs, je fais toujours un passage pièce par pièce. C’est le moment de vérifier que les circuits sont bien nommés, que les pièces d’eau respectent leurs zones, que le tableau reste accessible et que les réserves prévues sont encore cohérentes avec le chantier réel. Si l’installation est neuve ou lourdement rénovée, j’anticipe aussi l’attestation Consuel avant la première mise sous tension définitive.- Chaque pièce a-t-elle son usage principal clairement identifié sur le plan ?
- Les points d’eau et les points électriques restent-ils suffisamment séparés ?
- Le tableau est-il lisible, accessible et pas déjà saturé ?
- Les appareils futurs ont-ils une place prévue, même si vous ne les installez pas tout de suite ?
- Les plans plomberie et électricité racontent-ils la même histoire, sans contradiction ?
Je termine toujours par un test simple : si je dois expliquer mon plan électrique maison à quelqu’un d’autre en deux minutes, il doit comprendre où passent les circuits, pourquoi telle pièce a son propre départ et comment l’électricité reste à distance des points d’eau. Si ce test échoue, je simplifie encore avant de lancer les travaux.
