Un bon schéma de branchement d’une clôture électrique évite surtout trois choses: les pertes de courant, les faux diagnostics et les montages dangereux. Dans cet article, je détaille la logique du circuit, le matériel à prévoir, le raccordement pas à pas, la mise à la terre, les règles de sécurité en France et les erreurs qui font chuter l’efficacité. L’objectif est de vous aider à monter une clôture lisible, fiable et simple à entretenir, que l’alimentation vienne du secteur, d’une batterie ou du solaire.
Les points essentiels avant de commencer
- La clôture fonctionne par impulsions brèves, pas comme une ligne électrique continue.
- Le circuit n’est efficace que si la terre est bonne et indépendante.
- On relie toujours l’électrificateur à la clôture avec un câble adapté, jamais le fil directement au 230 V.
- Les passages, portillons et zones de circulation doivent être pontés pour ne pas couper tout le circuit.
- Les isolateurs, la végétation et les raccords sont souvent responsables des pertes réelles.
- Un test avec un voltmètre de clôture vaut mieux qu’une vérification “à l’œil”.

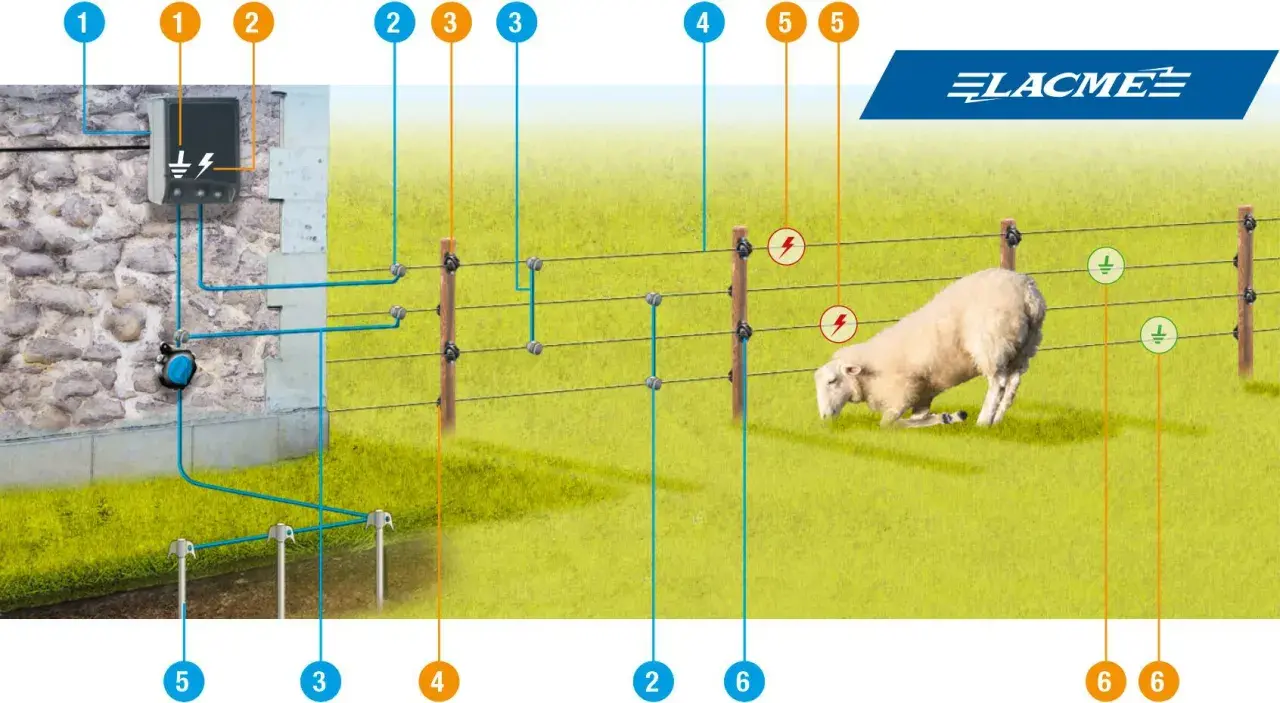

Ce que montre vraiment un schéma de branchement
Je pars toujours d’une idée simple: une clôture électrique est une boucle interrompue, pas un courant permanent. L’électrificateur envoie une impulsion vers le fil de clôture, l’animal touche le conducteur et le sol, le circuit se ferme, puis le retour se fait par la terre jusqu’à l’appareil.
- La sortie “clôture” alimente le conducteur principal.
- Les isolateurs gardent le fil à distance des piquets et des masses métalliques.
- Le contact avec l’animal ferme le circuit seulement pendant une fraction de seconde.
- La prise de terre récupère le retour de l’impulsion et referme l’ensemble.
Dans la pratique, l’électrificateur délivre des impulsions de l’ordre de 5 000 à 15 000 volts, très brèves, en général à intervalle régulier d’environ une seconde. C’est justement cette brièveté qui évite l’effet “collé” que donnerait un courant continu. Si le circuit ne revient pas correctement à la terre, la clôture peut sembler alimentée alors qu’elle devient presque inutile. Je vois souvent ce malentendu sur les installations bricolées à la hâte.
À partir de là, le bon réflexe consiste à distinguer clairement ce qui transporte l’impulsion, ce qui isole, et ce qui renvoie le courant. C’est exactement le point que le matériel doit rendre simple, pas compliqué, ce qui m’amène au choix des composants.
Le matériel à prévoir avant de raccorder la clôture
| Élément | Rôle | Ce que je contrôle |
|---|---|---|
| Électrificateur | Produit les impulsions | Conformité, emplacement sec, puissance adaptée à la longueur |
| Conducteur | Transporte l’impulsion sur tout le tracé | Fil acier, ruban, corde ou filet selon le besoin |
| Isolateurs | Empêchent les fuites vers les supports | Solidité, position, absence de contact avec le sol |
| Prise de terre | Referme le circuit | Piquets, humidité du sol, connexions du même métal |
| Câble haute isolation | Relie l’appareil à la clôture ou à la terre | Pas de câble improvisé, pas de gaine fragile |
| Testeur de clôture | Contrôle la tension réelle | J’utilise toujours le même appareil pour comparer les mesures |
Pour l’alimentation, je raisonne en fonction du terrain: le secteur pour un parc fixe proche d’un point protégé, la batterie pour une zone éloignée ou temporaire, et le solaire pour une installation autonome. Le bon choix n’est pas forcément le plus puissant, mais celui qui reste simple à contrôler en saison humide comme en période sèche. Pour les conducteurs, le fil acier reste le plus polyvalent, le ruban est plus visible, et la corde électroplastique fonctionne bien sur des enclos plus légers.
Sur une longue ligne, un fil acier tendu de 1,6 mm de diamètre reste souvent une base solide hors conditions extrêmes. Une fois le matériel choisi, le branchement proprement dit doit rester très lisible, et c’est là que l’ordre des raccordements compte.Brancher l’électrificateur pas à pas
Le branchement lui-même se fait proprement si l’on respecte l’ordre et si l’on travaille hors tension.
- Fixez l’électrificateur dans un endroit sec, ventilé, hors de portée des enfants et loin des matières inflammables.
- Raccordez la borne de terre à la prise de terre de la clôture avec un câble adapté et des connexions fiables.
- Raccordez la borne de sortie “clôture” au fil principal avec un câble à forte isolation.
- Installez les isolateurs sur tous les supports non isolants et gardez le conducteur éloigné du sol, des haies et des parties métalliques.
- Traitez chaque passage ou portillon avec un conducteur de continuité, de préférence souterrain si le franchissement est fréquent.
- Remettez sous tension, puis contrôlez la tension au testeur aux points les plus éloignés.
Je ne branche jamais le fil de clôture directement sur le réseau 230 V. Le secteur peut alimenter l’électrificateur, mais c’est l’appareil qui transforme l’énergie en impulsions adaptées à la clôture. Si deux clôtures alimentées par deux électrificateurs cohabitent, je garde aussi une distance suffisante entre elles, et je vérifie que les circuits ne se mélangent pas. Lorsque j’utilise une clôture existante comme support, j’écarte le fil électrifié d’au moins 15 cm de la verticale du support pour limiter les pertes et les arcs.
Sur le terrain, ce sont souvent les passages qui cassent la logique du schéma. Une liaison mal pontée suffit à couper tout le reste du circuit, alors qu’un passage bien préparé reste discret et ne demande presque plus d’attention.
La mise à la terre qui fait la différence
Comme le rappelle le ministère de l’Agriculture, une terre mal conçue suffit à rendre la clôture inefficace, même si l’électrificateur est puissant. Je traite donc la terre comme le cœur du système, pas comme un accessoire.
| Type de sol | Ce que cela change | Ce que je fais |
|---|---|---|
| Meuble et humide | Le retour du courant se fait bien | Une terre standard peut suffire, à condition de garder les connexions propres |
| Sec, sablonneux ou caillouteux | Le contact est mauvais et la clôture perd de l’efficacité | J’augmente la terre, je cherche une zone plus humide et je teste plus souvent |
| Longue clôture avec plusieurs pertes | La chute de tension devient plus visible | Je surdimensionne la terre et je limite les raccords inutiles |
Le guide ministériel donne comme base de départ trois tiges métalliques de 1 m, espacées de 3 m. Je m’en sers comme repère pratique, mais jamais comme règle absolue: sur un terrain sec ou très filtrant, il faut souvent renforcer davantage. La prise de terre doit aussi rester indépendante de la terre du bâtiment, et les connexions gagnent à être soudées ou réalisées avec le même métal pour limiter l’oxydation.
Je privilégie aussi des éléments galvanisés, ou au minimum des connexions du même métal, parce que le mélange de métaux accélère l’oxydation. Si le sol est franchement mauvais, mieux vaut corriger la terre que compter sur un électrificateur plus fort. C’est la différence entre une clôture qui “claque” bien au départ et une clôture qui tient toute la saison.
Une fois cette base solide, il faut verrouiller les règles de sécurité et de signalisation.
Sécurité et règles à respecter en France
Une clôture électrique fonctionne très bien quand elle est simple, visible et lisible. Elle devient en revanche risquée dès qu’on mélange des usages incompatibles ou qu’on néglige les règles de base.
- Je n’électrifie jamais un fil barbelé, une ronce métallique, un grillage métallique, un portillon ou une câblette.
- Je travaille toujours hors tension pour les réparations, les modifications et les contrôles de départ.
- Je place l’électrificateur dans un endroit sec, protégé et hors de portée des enfants.
- Je mets une signalisation visible, et près des routes ou des chemins, je garde une pancarte au moins tous les 50 m.
- Je fais passer les franchissements par un conducteur souterrain quand c’est possible, surtout si des engins circulent.
- Je vérifie la notice: Légifrance précise qu’elle doit contenir les plans et schémas nécessaires à la mise en service, à l’entretien et au contrôle du bon fonctionnement.
Si deux clôtures alimentées par deux électrificateurs doivent cohabiter, je maintiens aussi plus de 2,50 m entre elles. Ce n’est pas le genre de détail que l’on remarque au premier regard, mais c’est exactement le genre de détail qui évite une panne bizarre ou une situation dangereuse.
Dans une installation familiale, j’essaie toujours de prévoir les points de passage avant même de poser le premier piquet. C’est souvent là que se joue la différence entre un montage théorique et une installation qui reste fiable dans le temps.
Les pannes les plus courantes et comment les lire
Quand la clôture baisse en performance, je commence par les causes les plus banales: végétation, isolateur abîmé, raccord oxydé ou terre insuffisante. Le plus utile est de mesurer toujours au même endroit avec le même appareil, parce qu’un voltmètre de clôture n’est pas toujours étalonné comme un instrument de laboratoire.
| Symptôme | Cause probable | Réaction utile |
|---|---|---|
| Bonne tension près de l’électrificateur, faible au bout | Pertes sur la ligne, végétation qui touche le fil, raccord fatigué | Je coupe les plantes, je resserre les connexions et je contrôle les isolateurs |
| La clôture semble alimentée mais l’animal ne réagit presque pas | Terre insuffisante ou circuit mal refermé | Je renforce la terre et je vérifie les passages, portillons et retours |
| Chute brutale après la pluie ou par temps humide | Contact parasite, fuite vers le sol, isolateur fissuré | Je repère le point de fuite et je remplace l’élément défectueux |
| Valeurs instables d’un point à l’autre | Connexion intermittente, branche qui frotte, fil desserré | Je mesure début, milieu et fin pour localiser la perte |
Si la clôture est fermée, une seule mesure au point le plus éloigné suffit souvent. Si elle est ouverte, je mesure le début, le milieu et la fin pour retrouver la zone de perte, exactement comme le recommande le guide ministériel. C’est une méthode simple, mais je la trouve plus fiable que les vérifications “au hasard”.
Une fois la panne trouvée, je corrige tout de suite la cause, pas seulement le symptôme. Sinon la clôture repart quelques jours, puis retombe au premier retour de végétation ou d’humidité.
Le montage que je privilégie pour un parc simple à vivre
Pour un jardin, un paddock ou un petit parc, je privilégie toujours un schéma court, clair et facile à inspecter. Une bonne clôture électrique ne cherche pas à accumuler les accessoires: elle cherche à garder une boucle propre, une terre solide et des passages bien pontés.
Si je devais résumer la méthode en une phrase, ce serait celle-ci: la puissance compte, mais la continuité du circuit et la qualité de la terre comptent davantage. Un fil bien isolé, une terre sérieuse, des connexions propres et une vérification régulière font plus pour l’efficacité qu’un électrificateur surdimensionné mal installé.
Le meilleur montage reste celui que je peux désactiver, tester et entretenir en deux minutes. Si votre schéma tient cette contrainte, il sera généralement plus fiable qu’une installation plus complexe et plus difficile à lire.
