Comment raccorder un interrupteur sans se tromper ?

Identifier le montage avant de toucher aux fils

Le bon raccordement dépend d’abord du type de commande installé. Un interrupteur simple commande une lampe depuis un seul endroit, tandis qu’un va-et-vient permet de l’allumer ou de l’éteindre depuis deux emplacements, par exemple aux deux extrémités d’un couloir.

Le repère L désigne généralement la borne commune, celle qui reçoit la phase dans un simple allumage. Sur un va-et-vient, les bornes 1 et 2, parfois marquées par des flèches, accueillent les navettes. Les marquages varient selon les fabricants, alors je me fie toujours au schéma fourni avec l’appareillage plutôt qu’à la position des bornes.

Dans une installation ancienne, les couleurs peuvent aussi être trompeuses. Le bleu est normalement réservé au neutre et le vert-jaune à la terre, mais un ancien câblage ne respecte pas forcément les usages actuels. Une couleur ne remplace jamais une mesure ni l’identification du circuit.

Préparer l’intervention avec le bon matériel

Pour remplacer un mécanisme existant, prévoyez un tournevis isolé, une pince à dénuder, un contrôleur de tension adapté et, si nécessaire, des connecteurs conformes. Je recommande un vérificateur d’absence de tension plutôt qu’un simple tournevis testeur, qui peut donner une indication imprécise.

• Un interrupteur adapté à la tension du logement, généralement 230 V.
• Une boîte d’encastrement en bon état, suffisamment profonde pour loger les conducteurs.
• Des bornes ou connecteurs compatibles avec la section des fils.
• Une lampe ou un luminaire dont la puissance respecte les caractéristiques du circuit.
• Une plaque et un support correctement fixés, sans fil pincé derrière le mécanisme.

La terre vert-jaune ne se raccorde pas sur une borne de commande classique. Elle doit toutefois rester continue vers le luminaire lorsqu’elle est prévue dans le circuit. Dans une salle de bains ou près d’un point d’eau, les volumes de sécurité, l’indice de protection et l’emplacement de l’appareillage demandent une attention particulière. En cas de doute, je confie cette partie à un électricien.

Réaliser un simple allumage étape par étape

Comprendre le trajet du courant

Dans le montage le plus courant, la phase arrive depuis le tableau électrique sur la borne L de l’interrupteur. Lorsque le bouton est fermé, la phase repart par le retour lampe vers le luminaire. Le neutre, lui, va directement à la lampe, ce qui explique pourquoi un interrupteur traditionnel ne comporte souvent que deux conducteurs actifs.

Le schéma de principe est donc simple. La phase est interrompue par l’interrupteur, tandis que le neutre reste continu. C’est important, car couper le neutre au lieu de la phase peut laisser une partie du luminaire dangereusement alimentée, même lorsque la lampe semble éteinte.

Effectuer le raccordement

1. Coupez l’alimentation et contrôlez l’absence de tension.
2. Retirez la plaque et sortez doucement l’ancien mécanisme sans tirer sur les fils.
3. Repérez le conducteur de phase et celui qui repart vers la lampe.
4. Branchez la phase sur L et le retour lampe sur la borne de sortie prévue.
5. Serrez correctement les bornes ou vérifiez que les conducteurs sont bien retenus par les bornes automatiques.
6. Repliez les fils sans les écraser, fixez le mécanisme et remettez la plaque.
7. Rétablissez le courant puis testez l’allumage.

Si l’interrupteur possède une borne N, il s’agit probablement d’un modèle avec voyant, détecteur ou fonction électronique. Dans ce cas, le neutre peut être nécessaire, mais il faut suivre précisément la notice. Ne reliez jamais un fil au hasard simplement parce qu’une borne reste libre sur le mécanisme.

Brancher un va-et-vient sans se tromper de borne

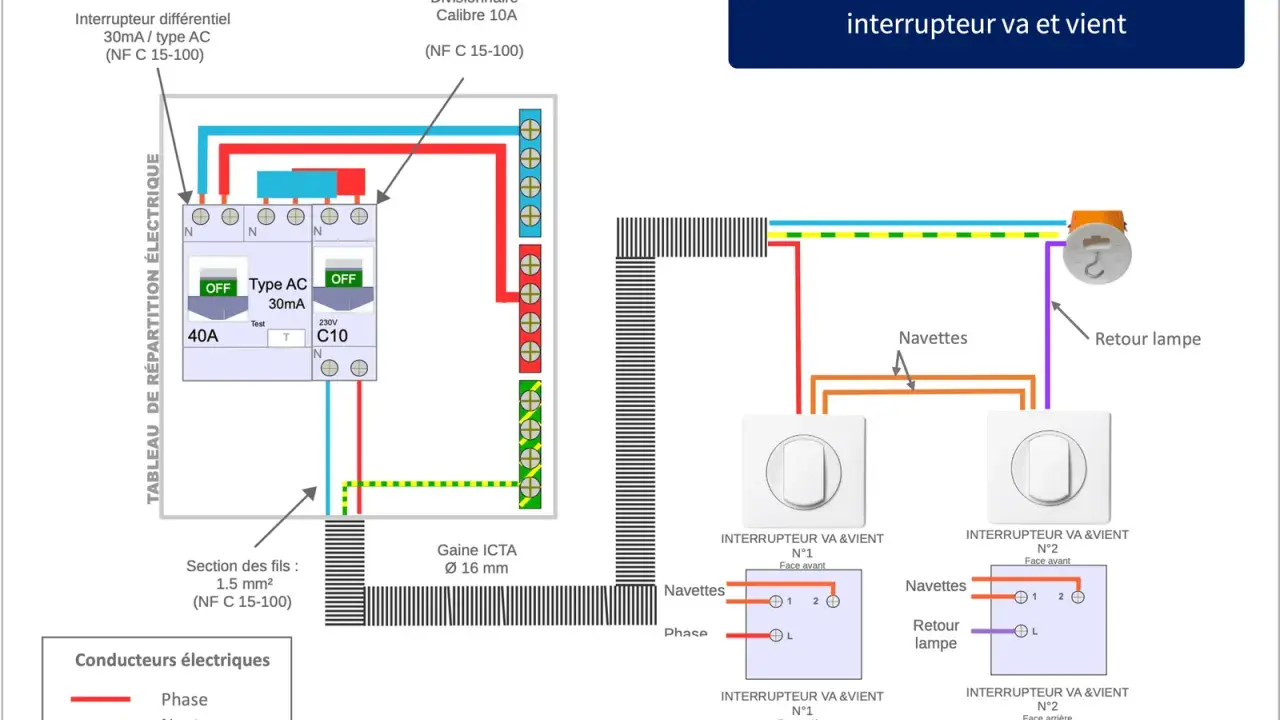

Le va-et-vient est le montage préféré pour un escalier, un couloir ou une chambre avec une commande près de la porte et une autre près du lit. Le premier mécanisme reçoit la phase sur sa borne commune, puis les deux interrupteurs sont reliés par deux fils navettes.

Le principe des bornes

Sur le premier va-et-vient, raccordez la phase sur la borne commune, souvent marquée L ou COM. Branchez ensuite les deux navettes sur les bornes 1 et 2. Sur le second mécanisme, les deux navettes arrivent également sur 1 et 2, tandis que sa borne commune reçoit le retour lampe.

Le neutre reste directement raccordé au luminaire. Le conducteur de protection vert-jaune suit son propre chemin et ne doit pas être utilisé comme navette. Pour éviter toute confusion lors d’une rénovation, je marque les conducteurs avec des repères plutôt que de me fier uniquement à leur couleur.

Lire aussi : Plombs qui sautent - Comprendre et rétablir le courant

Les erreurs qui reviennent le plus souvent

• Brancher le retour lampe sur une borne 1 ou 2 au lieu de la borne commune.
• Mélanger une navette avec le neutre ou la terre.
• Remplacer un va-et-vient par un interrupteur simple sans vérifier le câblage.
• Supposer que deux fils de même couleur ont forcément la même fonction.
• Oublier de photographier le raccordement avant démontage.

Si la lampe ne fonctionne que dans certaines positions, le problème vient souvent d’une navette mal placée ou d’un conducteur raccordé sur la mauvaise borne. Si elle reste constamment allumée, le commun et une navette ont probablement été inversés. Dans une boîte confuse, je préfère refaire l’identification conducteur par conducteur plutôt que multiplier les essais sous tension.

Choisir entre va-et-vient, permutateur et télérupteur

Deux points de commande ne nécessitent pas de système sophistiqué. Un va-et-vient classique est généralement le choix le plus simple et le moins coûteux. Dès que l’on veut commander le même éclairage depuis trois endroits ou plus, le câblage devient moins pratique et un télérupteur prend souvent l’avantage.

Le télérupteur fonctionne avec des boutons poussoirs qui reviennent à leur position initiale après chaque pression. Il est particulièrement intéressant dans une grande maison ou lors d’une rénovation où ouvrir les murs pour tirer deux navettes serait disproportionné. Pour seulement deux commandes, je trouve toutefois le va-et-vient plus lisible et plus facile à maintenir.

Les solutions connectées ou sans fil peuvent résoudre un problème de passage de câbles, mais elles ne sont pas magiques. Il faut vérifier la compatibilité avec les ampoules LED, la présence éventuelle du neutre et la charge minimale acceptée. Le prix du matériel est aussi plus élevé qu’un mécanisme traditionnel, souvent de quelques dizaines d’euros contre quelques euros pour un interrupteur standard.

Contrôler l’installation après le raccordement

Avant de remettre définitivement la plaque, vérifiez que chaque fil est correctement maintenu, qu’aucun cuivre nu ne dépasse et que le mécanisme ne force pas dans la boîte. Un fil mal serré peut provoquer un échauffement, des crépitements ou une panne intermittente. Un raccordement fiable doit être mécaniquement solide, pas seulement fonctionnel au premier essai.

Rétablissez le courant et testez toutes les positions du bouton. Pour un va-et-vient, la lampe doit pouvoir être commandée depuis chacun des deux emplacements, quelle que soit la position de l’autre. Coupez de nouveau l’alimentation au moindre bruit, échauffement, odeur de plastique ou déclenchement du disjoncteur.

Sur une installation neuve ou fortement rénovée, la référence française reste la NF C 15-100. Elle encadre notamment la protection des circuits, l’identification des conducteurs et l’implantation des appareillages. Les interrupteurs sont généralement placés entre 0,90 m et 1,30 m du sol fini, mais une installation existante peut relever de règles différentes selon les travaux réalisés.

Le bon moment pour arrêter le bricolage

Un remplacement à l’identique peut rester accessible à une personne soigneuse, à condition que le circuit soit clairement identifié et hors tension. En revanche, je déconseille de poursuivre si vous découvrez des fils brûlés, une absence de terre, plusieurs circuits dans la même boîte, des couleurs incohérentes ou une installation en aluminium.

Il faut également laisser intervenir un professionnel pour une modification du tableau, un circuit de salle d’eau, une recherche de défaut ou une installation dont vous ne comprenez pas le schéma. Le coût d’un diagnostic est faible face aux risques d’électrocution, d’incendie ou de détérioration d’un appareil.

Pour retenir l’essentiel, identifiez d’abord le montage, coupez toute l’alimentation, contrôlez chaque conducteur et respectez la fonction des bornes. Un simple allumage se résume à une phase interrompue, un va-et-vient ajoute deux navettes, et un télérupteur devient pertinent lorsque plusieurs points de commande sont nécessaires. Si le câblage ne correspond pas à ce schéma, mieux vaut s’arrêter et faire vérifier l’installation avant de remettre le courant.
