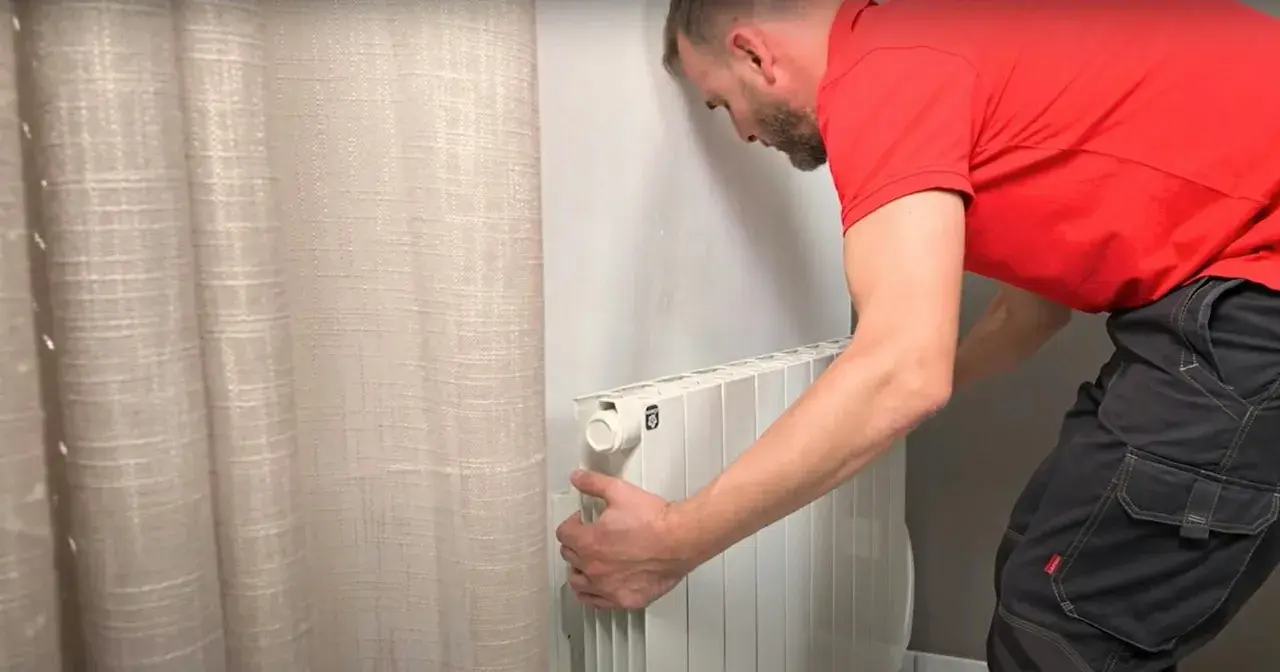

Un radiateur neuf peut être simple à fixer au mur, mais son raccordement demande davantage de méthode. Je détaille ici le branchement d’un radiateur électrique en France, le choix du circuit et du disjoncteur, le rôle du fil pilote, les contrôles à effectuer et les situations où l’intervention d’un électricien reste préférable.
Les repères essentiels pour raccorder un radiateur en toute sécurité
- Circuit dédié : le chauffage électrique ne se branche pas sur une prise murale classique.
- Protection adaptée : 16 A en 1,5 mm², 20 A en 2,5 mm², selon la puissance totale du circuit.
- Fil pilote noir : il se raccorde uniquement à une commande dédiée, jamais à la terre.
- Courant coupé : il faut couper le disjoncteur, vérifier l’absence de tension et travailler avec des connexions protégées.
- Salle de bains : les volumes de sécurité et l’indice IP du sèche-serviettes doivent être respectés.
Préparer correctement le raccordement du radiateur
Avant de toucher aux fils, je commence toujours par identifier le type d’appareil et son mode d’alimentation. Un radiateur fixe se raccorde généralement à une sortie de câble murale ou à une boîte de connexion, et non à une fiche branchée sur une prise.
La première vérification concerne la puissance. Un appareil de 1 500 W consomme environ 6,5 A sous 230 V, tandis qu’un modèle de 2 000 W approche 8,7 A. Cette donnée permet de vérifier que le circuit existant supporte le radiateur, mais il faut aussi additionner les autres appareils déjà raccordés à la même ligne.
Repérer les conducteurs
Dans une installation récente, le fil bleu correspond normalement au neutre, le fil marron ou rouge à la phase, le vert et jaune à la terre, et le fil noir au fil pilote. Ces couleurs sont des repères utiles, mais je ne leur fais jamais confiance seules dans une installation ancienne. Un test d’absence de tension et l’examen du tableau restent indispensables.
Le nombre de fils donne déjà une indication. Un radiateur avec deux conducteurs dispose souvent uniquement d’une alimentation phase-neutre. Avec un troisième fil noir, il peut recevoir des ordres de programmation. Un éventuel conducteur vert et jaune doit être traité selon la classe électrique de l’appareil et les indications du fabricant.
Vérifier l’emplacement
Le radiateur doit être installé sur un support capable de porter son poids, avec les distances prévues par la notice. Je déconseille de le placer juste derrière un meuble, un rideau épais ou une porte, car la chaleur circule mal et la régulation devient moins précise.
Dans une salle de bains, la prudence est encore plus importante. Le positionnement dépend des volumes de sécurité, de la protection différentielle et de l’indice IP de l’appareil. Pour un sèche-serviettes, je préfère confier le contrôle final à un professionnel, surtout lorsque la ligne électrique doit être créée ou déplacée.
Choisir le bon circuit et la bonne protection
La norme NF C 15-100 prévoit un circuit spécialisé pour le chauffage. Le radiateur ne doit donc pas être ajouté à la ligne des prises, de l’éclairage ou d’un autre appareil puissant. Cette séparation limite les déclenchements intempestifs et facilite le dépannage.
| Section des conducteurs en cuivre | Disjoncteur maximal | Puissance totale indicative | Usage courant |
|---|---|---|---|
| 1,5 mm² | 16 A | Jusqu’à 3 500 W | Un ou plusieurs petits radiateurs |
| 2,5 mm² | 20 A | Jusqu’à 4 500 W | Plusieurs appareils sur une même ligne |
| 4 mm² | 25 A | Jusqu’à 5 750 W | Installation de puissance intermédiaire |
| 6 mm² | 32 A | Jusqu’à 7 250 W | Groupe important de radiateurs |
Ces valeurs concernent la puissance cumulée du circuit, pas seulement celle d’un radiateur. Par exemple, trois appareils de 1 500 W représentent déjà 4 500 W. Ils ne doivent pas être protégés comme un simple appareil de 1 500 W.
Le circuit doit également être protégé par un interrupteur différentiel de 30 mA, qui coupe l’alimentation lorsqu’une fuite de courant présente un risque pour les personnes. Le disjoncteur protège surtout les conducteurs contre les surcharges et les courts-circuits. Ces deux protections n’ont donc pas le même rôle.
Réaliser le branchement étape par étape
Je recommande de suivre la notice du radiateur avant tout schéma générique. Les bornes peuvent porter les mentions L pour la phase, N pour le neutre, FP pour le fil pilote ou une icône de terre. Une erreur sur une borne peut endommager l’électronique de commande.
- Couper le disjoncteur du circuit de chauffage au tableau.
- Couper l’alimentation générale si l’identification de la ligne est incertaine.
- Vérifier l’absence de tension avec un appareil adapté, sur les conducteurs concernés.
- Fixer la sortie de câble ou la boîte de connexion dans une position accessible et protégée.
- Raccorder la phase sur la borne L et le neutre sur la borne N, en respectant la notice.
- Raccorder le conducteur de protection uniquement si l’appareil possède une borne de terre ou si le fabricant le demande.
- Raccorder le fil pilote sur sa borne dédiée lorsqu’un système de commande est prévu.
- Ranger les conducteurs sans les écraser, fermer la connexion et fixer le radiateur.
Que faire d’un fil pilote inutilisé
Si aucun programmateur, délesteur ou gestionnaire d’énergie n’est installé, le fil pilote noir reste isolé séparément. Il ne doit surtout pas être relié à la terre, au neutre ou à la phase. Je le place dans un connecteur isolé, sans le laisser toucher un autre conducteur.
Un fil pilote peut transmettre différents ordres, comme Confort, Éco, Hors-gel ou Arrêt selon le radiateur et le programmateur. Il ne sert pas à alimenter l’appareil. Cette confusion est l’une des erreurs les plus dangereuses lors d’un raccordement.
Comprendre les différents cas de raccordement
Radiateur sans fil pilote
Avec seulement une phase et un neutre, le radiateur fonctionne généralement grâce à son thermostat intégré. La température se règle directement sur l’appareil. Pour une petite pièce ou un logement occupé de manière irrégulière, cette solution reste simple et fiable, même si elle offre moins de possibilités de programmation centralisée.
Radiateur avec fil pilote
Le fil pilote permet de modifier le mode de fonctionnement à distance depuis un programmateur. Le radiateur conserve sa régulation locale, tandis que le gestionnaire lui envoie des ordres. Pour plusieurs pièces, je trouve cette organisation plus confortable qu’un réglage manuel appareil par appareil.
Il faut cependant que le radiateur, le programmateur et le câblage soient compatibles. Un appareil ancien peut accepter uniquement certains ordres, tandis qu’un modèle plus récent peut gérer six modes. La notice reste la référence pour connaître les fonctions réellement disponibles.
Remplacement d’un ancien appareil
Lorsqu’on remplace un convecteur, le câblage mural peut être réutilisable, mais pas automatiquement. Je contrôle la section des fils, le calibre du disjoncteur, l’état des connexions et la présence d’une terre lorsque celle-ci est requise. Un ancien circuit partagé avec des prises doit souvent être repris plutôt que prolongé.
Si le nouveau radiateur est plus puissant que l’ancien, le remplacement ne se limite pas à changer l’appareil. Le dimensionnement de la ligne doit être vérifié, car augmenter la puissance sans adapter la protection peut provoquer une surchauffe des conducteurs.
Éviter les erreurs qui provoquent pannes et déclenchements
La première erreur consiste à brancher un radiateur sur une rallonge ou une multiprise. Même si l’appareil fonctionne, cette solution n’est pas adaptée à un chauffage fixe et peut chauffer au niveau de la fiche ou du câble.
La deuxième erreur fréquente est de choisir le disjoncteur uniquement selon la puissance du radiateur. Il faut tenir compte de tous les appareils présents sur la ligne et de la section réelle des conducteurs. Un disjoncteur plus puissant ne rend pas un câble plus gros.
- Ne jamais utiliser le fil pilote comme conducteur de terre.
- Ne jamais placer plusieurs fils dans une borne si elle n’est pas conçue pour cela.
- Ne pas supprimer la protection différentielle pour éviter les coupures.
- Ne pas enfermer une connexion dans un mur sans boîte accessible.
- Ne pas mélanger les circuits de chauffage et les circuits de prises sans vérification complète.
Après la remise sous tension, je vérifie que le radiateur chauffe progressivement, que le thermostat réagit et qu’aucun disjoncteur ne déclenche. Une odeur de plastique chaud, un grésillement, une borne qui chauffe ou une coupure répétée impose de couper immédiatement le circuit.
Lire aussi : Pompe à eau en panne - Diagnostiquer et réparer facilement
Quel budget prévoir
Pour un raccordement simple sur une ligne déjà présente, les fournitures peuvent coûter environ 20 à 60 €. Avec la création d’une ligne depuis le tableau, une modification de protection ou le passage de câbles, la facture d’un électricien se situe souvent autour de 150 à 400 € par point, selon l’accès et la distance.
Ces montants restent indicatifs. Une saignée dans un mur, une rénovation complète du tableau ou un raccordement en salle de bains peuvent augmenter sensiblement le prix. Dans ce type de chantier, payer un contrôle professionnel revient généralement moins cher que réparer un câblage mal dimensionné.
Quand laisser la place à un électricien
Je peux envisager un raccordement moi-même uniquement si le circuit est clairement identifié, déjà conforme et que la notice ne présente aucune ambiguïté. Dès qu’il faut intervenir dans le tableau, créer une ligne, modifier un différentiel ou travailler dans une pièce humide, l’intervention d’un électricien qualifié devient le choix raisonnable.Il faut également s’arrêter si les couleurs sont incohérentes, si les fils sont cassants, si la terre est absente ou si le disjoncteur déclenche sans raison évidente. Dans ces situations, le problème ne vient probablement pas du radiateur lui-même, mais de l’installation en amont.
Un raccordement propre se vérifie avant de se refermer
Un radiateur bien raccordé doit disposer d’une ligne adaptée, d’une protection cohérente avec la section des conducteurs et de connexions correctement enfermées. Le fil pilote, lorsqu’il existe, doit rester clairement identifié et isolé s’il n’est pas utilisé.
Mon dernier contrôle est toujours le même. Je vérifie le serrage, la fermeture du boîtier, le comportement du thermostat et l’absence de chauffe anormale après quelques minutes. Cette vérification rapide fait souvent la différence entre une installation simplement fonctionnelle et un branchement réellement sûr et durable.
