Un interrupteur démonté révèle parfois des bornes marquées L, 1 et 2, ce qui peut rendre le branchement déroutant. Dans la plupart des cas, les repères 1 et 2 correspondent aux fils navettes d’un montage va-et-vient, mais leur rôle dépend du type exact de mécanisme. Je vous aide à les identifier, à comprendre les branchements courants et à éviter les erreurs dangereuses.
L’essentiel à retenir sur les bornes 1 et 2
- 1 et 2 sont généralement les bornes des fils navettes d’un interrupteur va-et-vient.
- L, parfois nommé P ou COM, reçoit la phase ou le retour lampe selon sa position dans le circuit.
- Les chiffres 1 et 2 n’indiquent pas marche et arrêt et ne correspondent pas forcément au haut et au bas de la touche.
- Sur un interrupteur simple, la borne 2 peut être absente ou avoir une fonction différente.
- Avant toute manipulation, il faut couper le courant et vérifier l’absence de tension.

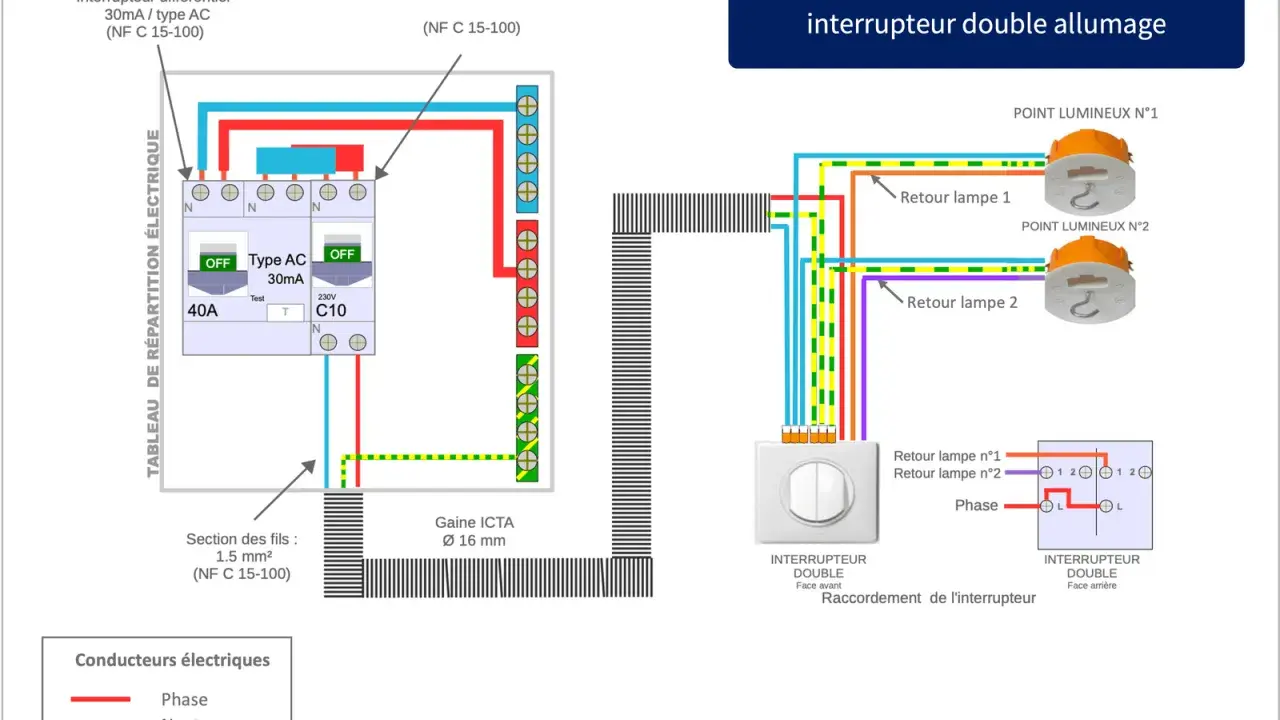

Que signifient 1 et 2 sur un interrupteur ?
Sur un interrupteur va-et-vient, les bornes 1 et 2 accueillent les deux fils navettes. Ces conducteurs relient deux interrupteurs capables de commander le même éclairage depuis deux endroits, par exemple en haut et en bas d’un escalier.
La borne L, souvent appelée borne commune, reçoit la phase sur le premier interrupteur. Sur le second, elle reçoit généralement le retour lampe, c’est-à-dire le fil qui repart vers le luminaire. Legrand utilise cette même logique dans ses schémas de câblage résidentiels.
Les chiffres ne désignent donc pas deux états électriques fixes. Ils identifient simplement les deux contacts qui changent de liaison avec la borne commune lorsque vous actionnez la touche. Il n’y a pas de borne “marche” et de borne “arrêt”.
Comment reconnaître les différentes bornes
La forme du mécanisme donne déjà un bon indice. Un interrupteur simple comporte souvent deux bornes, tandis qu’un va-et-vient possède généralement une borne commune et deux bornes navettes.
| Repère | Rôle habituel | Montage concerné |
|---|---|---|
| L, P ou COM | Borne commune, reliée à la phase ou au retour lampe | Interrupteur simple ou va-et-vient |
| 1 | Première sortie ou premier fil navette | Va-et-vient |
| 2 | Deuxième sortie ou second fil navette | Va-et-vient |
| Symbole de flèche | Contact commuté vers l’une des deux sorties | Selon le fabricant |
La difficulté vient du fait que les fabricants n’emploient pas toujours les mêmes lettres. L, P et COM désignent souvent la même borne commune, mais je conseille toujours de vérifier le schéma imprimé sur le mécanisme ou sa notice avant de déplacer un fil.
Sur certains interrupteurs simples, les bornes peuvent être marquées L et 1, sans borne 2. Sur d’autres modèles, notamment des appareils plus anciens ou spécialisés, la numérotation peut suivre une autre logique. Un chiffre seul ne suffit donc pas à identifier le circuit avec certitude.
Les branchements les plus courants
Un seul interrupteur pour une lampe
Dans un montage en simple allumage, la phase arrive habituellement sur la borne L. Le fil qui repart vers la lampe se branche sur la borne de sortie, souvent repérée 1 ou signalée par un symbole.
Le neutre ne passe normalement pas par un interrupteur classique. Il va directement au point lumineux, tandis que le conducteur de protection vert et jaune est relié à la terre lorsque le luminaire le nécessite. Cette distinction est importante, car un interrupteur doit couper la phase, et non le neutre seul.
Deux interrupteurs pour le même éclairage
Dans un va-et-vient, le premier interrupteur reçoit la phase sur L. Les bornes 1 et 2 sont reliées aux bornes 1 et 2 du second interrupteur par deux fils navettes.
Sur le second mécanisme, la borne L reçoit le retour lampe. Les deux positions de chaque touche modifient le chemin suivi par le courant. C’est ce qui permet d’allumer ou d’éteindre la lumière depuis l’un ou l’autre endroit.
- Premier interrupteur : phase sur L, navettes sur 1 et 2.
- Second interrupteur : retour lampe sur L, navettes sur 1 et 2.
- Lampe : neutre relié directement au circuit et terre si nécessaire.
L’ordre des deux navettes n’a généralement pas d’incidence sur le fonctionnement. Pour conserver un câblage lisible, je préfère toutefois relier le même conducteur à la borne 1 des deux côtés et l’autre à la borne 2. Cela simplifie un futur dépannage.
Lire aussi : Vidanger un ballon d'eau chaude - Le guide complet pour éviter les erreurs
Plus de deux points de commande
Pour commander une lampe depuis trois endroits ou davantage, on ajoute habituellement un permutateur entre deux va-et-vient. Ce dispositif ne se branche pas comme un simple interrupteur à borne L, 1 et 2. Il faut donc éviter de remplacer automatiquement tous les mécanismes par des va-et-vient identiques.
Pourquoi la lumière ne fonctionne pas après le remplacement
Le problème le plus fréquent est l’inversion entre la borne commune et une borne navette. Si la phase arrive sur 1 ou 2 au lieu de L, le circuit peut sembler fonctionner dans certaines positions, mais le va-et-vient ne se comportera plus normalement.
Autre erreur courante, les deux navettes sont branchées sur la même borne ou l’une d’elles est laissée déconnectée. Dans ce cas, un seul interrupteur peut parfois commander la lampe, tandis que l’autre devient inefficace.
Il faut aussi se méfier des couleurs. Dans une installation ancienne, elles ne correspondent pas toujours aux usages actuels. Ne déduisez jamais la fonction d’un fil uniquement à partir de sa couleur, surtout si le bleu ou le vert-jaune semble avoir été utilisé de manière inhabituelle.
Enfin, la position physique de la touche n’est pas une preuve. Selon le câblage, la lumière peut être allumée lorsque la bascule est en haut ou en bas. Ce qui compte est la continuité électrique entre la borne commune et l’une des deux sorties.
Les précautions à prendre avant d’intervenir
Une intervention sur un interrupteur concerne généralement une installation en 230 V. Éteindre la lumière ne suffit pas à garantir l’absence de tension. Je coupe le disjoncteur général ou le disjoncteur du circuit, puis je contrôle chaque conducteur avec un appareil adapté avant de toucher aux fils.
- Coupez l’alimentation au tableau électrique.
- Empêchez si possible toute remise sous tension accidentelle.
- Vérifiez l’absence de tension avec un dispositif approprié.
- Photographiez le câblage avant de débrancher quoi que ce soit.
- Repérez les fils avec des étiquettes plutôt qu’en vous fiant uniquement aux couleurs.
Un simple tournevis testeur n’est pas une protection suffisante pour conclure qu’un circuit est hors tension. En cas de fils nombreux, de montage double, de télérupteur ou de câblage ancien, mieux vaut faire intervenir un électricien que procéder par essais successifs.
Le bon réflexe avant de refermer la boîte
Avant de remettre la plaque, comparez le nouveau branchement avec le schéma du fabricant et assurez-vous que les fils navettes sont bien sur 1 et 2, tandis que le conducteur commun est sur L, P ou COM. Ne forcez jamais un fil dans une borne et vérifiez que le cuivre est correctement serré ou verrouillé.
Si le mécanisme ne possède pas les mêmes repères que l’ancien, ne transposez pas les fils borne par borne. Identifiez d’abord la fonction de chaque conducteur, puis utilisez la notice correspondant exactement au modèle installé. Cette vérification de quelques minutes évite la majorité des erreurs et permet de retrouver un éclairage fiable et sûr.
