Savoir comment utiliser un voltmètre évite de chercher à l’aveugle quand une prise ne délivre plus rien, qu’un chauffe-eau s’arrête ou qu’une pompe de relevage devient silencieuse. Dans la pratique, je m’appuie surtout sur un multimètre numérique, parce qu’il permet de vérifier la tension, la continuité et parfois la résistance sans multiplier les outils. Ce guide va droit au but : réglages, branchements, lecture des valeurs et erreurs à éviter, avec des exemples utiles en électricité domestique et en plomberie.
Les points à garder en tête avant de toucher aux pointes de test
- La tension se mesure toujours en parallèle sur deux points du circuit, jamais en série.
- Le cordon noir va sur COM et le cordon rouge sur la borne VΩ dans la majorité des mesures de tension.
- En France, une prise domestique se situe autour de 230 V en courant alternatif.
- Pour le tableau, une chaudière ou un circuit fixe, je vise un appareil avec une catégorie de mesure adaptée, souvent CAT III 600 V au minimum.
- Si la valeur est inconnue, je pars du calibre le plus élevé ou du mode auto-range.
- La continuité sert à vérifier un câble, un fusible ou un contact hors tension, pas à mesurer une alimentation.
Comprendre ce que mesure vraiment l’appareil
Je commence toujours par clarifier le besoin, parce qu’un voltmètre ne sert pas au même diagnostic selon qu’on cherche une prise, une batterie de commande ou un organe de chauffage. La tension, c’est la différence de potentiel entre deux points ; en français courant, on parle surtout de volts AC pour le secteur et de volts DC pour les piles, batteries et certaines commandes basses tension.
Dans une maison, l’outil le plus utile reste souvent un multimètre numérique. Il mesure la tension, mais aussi la continuité et la résistance, ce qui permet de passer d’un simple constat à un vrai diagnostic : alimentation présente, câble coupé, fusible grillé, ou organe de commande bloqué.
| Fonction | Symbole courant | À quoi elle sert |
|---|---|---|
| Tension alternative | V~ | Prises, éclairage, pompe, chauffe-eau, tableau domestique |
| Tension continue | V⎓ ou V− | Piles, batteries, petites alimentations, certaines commandes |
| Continuité | Beeps / symbole sonore | Vérifier un câble, un fusible ou un contact fermé hors tension |
| Résistance | Ω | Contrôler un composant hors tension, si l’appareil le permet |
Cette distinction paraît basique, mais elle évite déjà beaucoup d’erreurs. La suite logique consiste à régler correctement l’appareil et à choisir le bon niveau de sécurité avant de poser les pointes de test.
Régler l’appareil et brancher les cordons sans hésiter

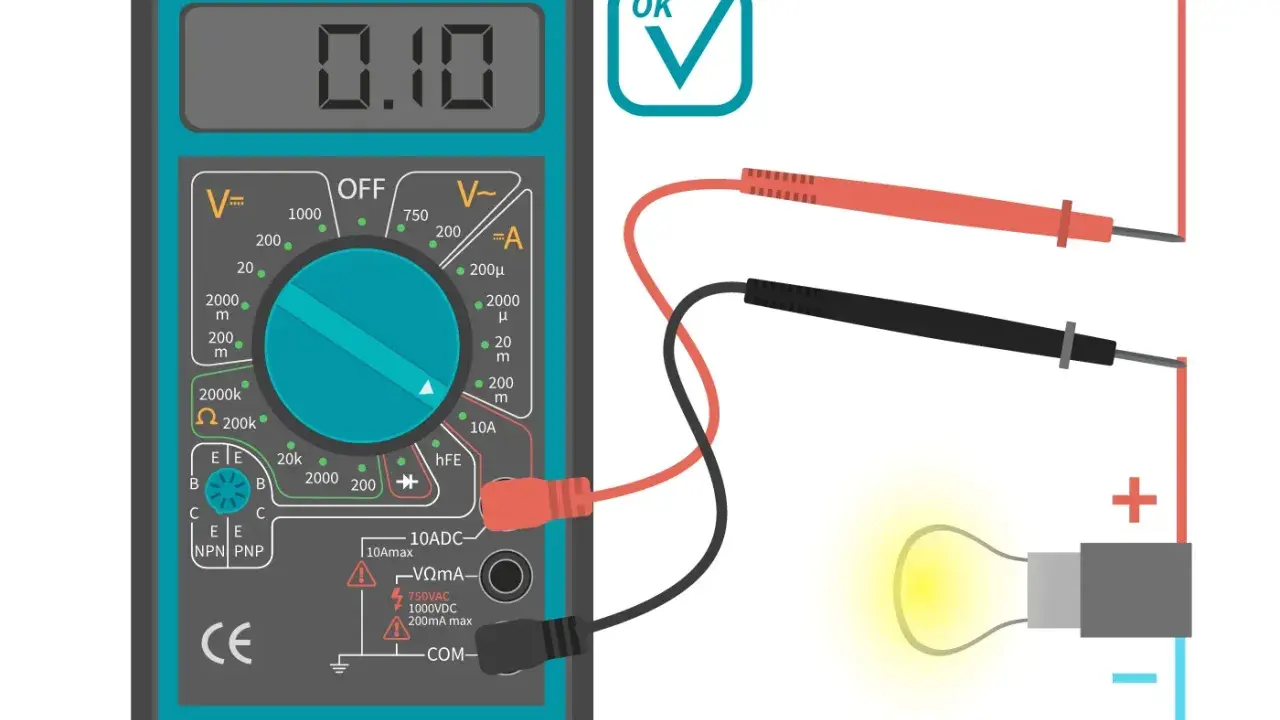

Le premier réflexe que j’impose, c’est de vérifier les bornes avant de regarder l’écran. Pour mesurer une tension, le cordon noir se branche sur COM et le cordon rouge sur VΩ ou une borne explicitement dédiée à la tension ; la borne A sert au courant, pas à la tension.
Si le multimètre est manuel, je choisis le mode V~ pour une prise ou un appareil alimenté par le secteur, et le mode V⎓ pour une batterie, un transformateur basse tension ou une commande continue. Quand la valeur exacte m’est inconnue, je pars sur le calibre le plus haut disponible, puis je descends pour gagner en précision. Les modèles auto-range font ce travail à ma place, mais ils ne dispensent pas de vérifier les bornes.
Sur le plan de la sécurité, je regarde aussi la catégorie de mesure. Pour une installation domestique française, je considère qu’un multimètre destiné à intervenir près d’une prise, d’un tableau, d’un circulateur ou d’un chauffe-eau doit être adapté à la zone de mesure, avec une marge confortable. En pratique, CAT III 600 V est une base raisonnable pour beaucoup de travaux domestiques, surtout dès qu’on quitte la simple pile de test.
Je ne fais jamais l’impasse sur l’état des cordons : gaine fendillée, pointe tordue, fiche mal emboîtée, tout ça suffit à rendre une mesure douteuse. Mieux vaut perdre trente secondes à inspecter le matériel que dix minutes à interpréter une lecture fausse.
Mesurer une tension pas à pas en sécurité
Quand je prends une mesure, je procède toujours dans le même ordre. La répétition réduit les erreurs, surtout quand on travaille près d’un évier, d’une chaudière ou d’un local technique un peu serré.
- Je mets l’appareil sur le bon mode et sur un calibre adapté.
- Je branche le noir sur COM et le rouge sur VΩ.
- Je vérifie que mes mains et la zone autour du test sont sèches.
- Je place les pointes sur les deux points à comparer, sans forcer et sans laisser une partie métallique exposée toucher autre chose.
- Je lis la valeur affichée, puis je retire d’abord la sonde rouge, ensuite la noire.
- Si je dois refaire la mesure, je coupe le circuit quand c’est nécessaire et je recommence proprement.

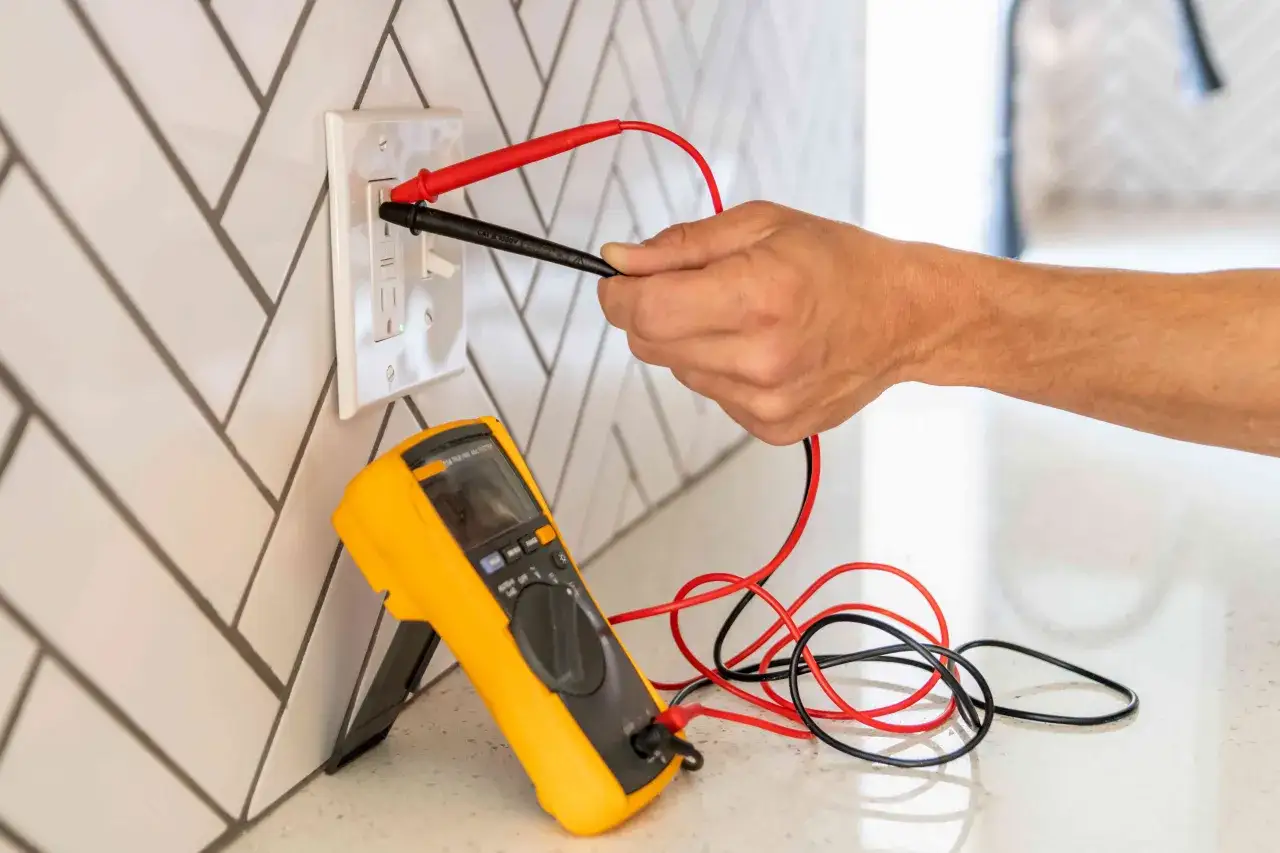

Sur une prise française, une lecture voisine de 230 V AC est normale. Sur une pile AA, j’attends environ 1,5 V DC neuve, et sur une batterie plomb 12 V à l’arrêt je cherche plutôt une valeur autour de 12,4 à 12,8 V. Dans les commandes de chaudière ou de pompe, les tensions de pilotage varient beaucoup selon l’équipement ; c’est justement pour cela que je ne conclus jamais trop vite avant d’avoir identifié le schéma de l’appareil.
| Cas de mesure | Réglage | Lecture attendue |
|---|---|---|
| Prise murale | V~ | Environ 230 V |
| Pile ou batterie | V⎓ | Valeur nominale proche de l’étiquette |
| Commande basse tension | V⎓ ou V~ selon le système | Souvent 12 V ou 24 V, selon l’installation |
| Contact coupé | V~ ou V⎓ | 0 V ou valeur très faible |
Cette méthode simple suffit déjà à isoler beaucoup de pannes. Une fois la valeur lue, il faut encore savoir ce qu’elle signifie vraiment, parce qu’un chiffre seul ne raconte pas toute l’histoire.
Lire les résultats sans tirer de faux diagnostics
La lecture d’un voltmètre devient utile quand on la relie au comportement attendu de l’appareil. Une tension présente ne veut pas forcément dire que tout fonctionne ; à l’inverse, une tension absente peut pointer vers un interrupteur, un relais, un thermostat ou un fusible en amont.
| Lecture | Ce que j’en déduis le plus souvent | Ce que je vérifie ensuite |
|---|---|---|
| 230 V sur une prise | L’alimentation secteur arrive normalement | L’appareil branché, la fiche, le cordon, le disjoncteur de départ |
| 0 V là où une tension devrait apparaître | Absence d’alimentation ou commande ouverte | Interrupteur, relais, thermostat, protection, câblage amont |
| Lecture instable ou qui chute | Contact lâche, connexion fatiguée ou appareil défaillant | Bornes, serrage, point de mesure, état du câble |
| Valeur négative en DC | Pointes inversées | Je permute simplement rouge et noir |
| OL ou dépassement | Valeur hors calibre ou circuit ouvert selon le mode | Je change de gamme ou je revois le point de mesure |
Je me méfie aussi des lectures qui bougent de quelques dixièmes ou de quelques volts sur des petites alimentations. Sur une commande électronique, ce n’est pas toujours une panne, mais un indice de filtrage insuffisant, de batterie faible ou d’alimentation qui s’écroule sous charge.
Dans un logement, le raisonnement le plus utile est souvent très simple : la tension est là mais l’appareil ne réagit pas, ou la tension n’arrive pas du tout. La première piste oriente vers l’organe lui-même ; la seconde vers l’amont du circuit.
Les erreurs qui font perdre du temps et qui peuvent coûter cher
- Je laisse la sonde rouge sur la borne A et j’oublie de la remettre sur VΩ avant de mesurer une tension.
- Je teste une résistance, un fusible ou une continuité sur un circuit encore alimenté.
- Je confonds courant et tension, alors que ce ne sont pas les mêmes grandeurs ni les mêmes réglages.
- Je commence avec un calibre trop bas alors que je ne connais pas encore la valeur.
- Je touche des parties métalliques non isolées, surtout dans un local humide.
- Je néglige l’état des pointes de test, alors qu’une pointe abîmée fausse la prise de contact.
- Je mesure trop vite dans un espace encombré, sans poser correctement le boîtier ou sans stabiliser mes mains.
Dans un sous-sol, une buanderie ou près d’un ballon d’eau chaude, l’humidité ajoute un vrai niveau de risque. Je préfère alors reculer d’un pas, sécher la zone de contact si nécessaire et utiliser un instrument en bon état plutôt que de m’obstiner pour gagner vingt secondes.
La règle que je garde en tête est simple : si la mesure doit être faite sous tension, tout le reste doit être impeccable. Si je peux couper l’alimentation, je le fais et je bascule en mode continuité ou résistance uniquement une fois le circuit hors tension.
Dans la plomberie et le chauffage, ce que le voltmètre m’apprend vite
C’est dans les équipements mixtes, entre eau et électricité, que le voltmètre devient le plus intéressant. Sur une installation de plomberie équipée d’une pompe, d’une électrovanne, d’un chauffe-eau ou d’une régulation de chaudière, la mesure de tension permet de séparer en quelques minutes un problème d’alimentation d’un problème mécanique ou interne.
| Situation réelle | Ce que je mesure | Lecture utile | Interprétation pratique |
|---|---|---|---|
| Pompe de relevage muette | Tension aux bornes d’alimentation | 230 V présents | La panne est probablement dans la pompe, le condensateur ou son blocage mécanique |
| Pompe de relevage muette | Tension aux bornes d’alimentation | 0 V | Le défaut vient plutôt de l’amont : flotteur, commande, protection ou câblage |
| Chauffe-eau qui ne chauffe plus | Arrivée secteur et sortie de commande | 230 V en entrée, pas en sortie | Le contacteur, le thermostat ou la commande peut être en cause |
| Électrovanne d’arrivée d’eau | Tension de commande | Présente au déclenchement | Si la vanne ne s’ouvre pas malgré la tension, le bloc électromécanique est suspect |
| Régulation de chaudière | Alimentation ou signal basse tension | 24 V ou autre valeur prévue | Je vérifie que la commande arrive réellement jusqu’au bornier concerné |
| Thermostat ou sonde | Tension de sortie ou continuité hors tension | Valeur absente ou contact ouvert | Le capteur, le contact ou le câble mérite un contrôle plus poussé |
Ce type de diagnostic est précieux parce qu’il évite de remplacer un composant au hasard. Quand la tension arrive bien jusqu’à l’équipement mais que celui-ci ne réagit pas, je cherche côté organe ; quand elle n’arrive pas, je remonte vers la commande, le serrage ou la protection.
Sur ce genre d’intervention, je reste prudent avec les zones humides, les capots ouverts et les câbles proches des tuyaux. L’électricité pardonne mal l’improvisation, surtout dans un local technique où l’eau et le métal se croisent facilement.
Ce que j’appliquerais sur un chantier domestique
Si je devais résumer la méthode en une phrase, je dirais ceci : je choisis le bon mode, je branche les bonnes bornes, je commence large, puis je lis la valeur en la comparant au comportement attendu de l’équipement. C’est ce rythme-là qui rend la mesure fiable, pas la vitesse.
Avant toute mesure sérieuse, je garde trois réflexes : inspecter l’appareil, vérifier que les cordons sont en bon état et m’assurer que la catégorie de mesure correspond bien à la zone de travail. Ensuite, je m’en sers comme d’un outil de diagnostic, pas comme d’une simple paire de pointes qui affiche des chiffres.
En pratique, c’est souvent suffisant pour savoir si le problème vient de l’alimentation, de la commande ou de l’appareil lui-même. Et quand on travaille autour d’une prise, d’une pompe ou d’un chauffe-eau, cette distinction fait gagner du temps tout en réduisant les erreurs.
