Le raccordement d’un tableau électrique ne se limite pas à relier une arrivée et quelques départs. Il faut organiser la protection des circuits, garder une coupure d’urgence accessible et prévoir assez de place pour les usages futurs, surtout dans un logement où la pièce technique peut aussi accueillir des éléments de plomberie comme un chauffe-eau ou des canalisations. Je vais ici aller à l’essentiel : ce qui relève vraiment du tableau, les règles françaises à respecter, la logique des protections, les erreurs que je vois le plus souvent et les moments où il vaut mieux confier le chantier à un pro.
Les points clés à garder en tête avant de raccorder le tableau
- Le tableau intérieur n’est pas le raccordement au réseau public : la logique et les responsabilités ne sont pas les mêmes.
- La NF C 15-100 fixe le cadre en France, avec au moins deux interrupteurs différentiels et une protection par circuit.
- Un interrupteur différentiel ne doit pas être surchargé, et la réserve libre dans le tableau reste indispensable.
- Les circuits spécialisés doivent être séparés dès le départ, surtout pour la cuisine, le chauffage ou les appareils d’eau chaude.
- Dans un logement ancien, un diagnostic électrique peut s’imposer lors d’une vente ou d’une location si l’installation a plus de 15 ans.
- Si le doute porte sur la sécurité, je privilégie une validation par un électricien avant la remise sous tension.
Pourquoi le branchement du tableau électrique ne s’improvise pas
Je distingue toujours deux choses : le raccordement au réseau public et le tableau de répartition du logement. Le premier relève d’Enedis et de la demande de branchement ; le second organise, protège et distribue l’électricité à l’intérieur de la maison. Si cette différence n’est pas claire dès le départ, on mélange vite les responsabilités, les contraintes techniques et les vérifications de conformité.Le tableau n’est pas seulement une boîte de dérivation plus propre. Il sert à couper, protéger, séparer les circuits et repérer rapidement un défaut. En pratique, il doit rester lisible, accessible et évolutif. C’est d’autant plus important dans les maisons où l’on retrouve dans la même zone un chauffe-eau, des arrivées d’eau, une VMC ou un local technique un peu serré.
Quand je parle de branchement du tableau, je pense donc à l’architecture complète de l’installation, pas à un simple geste de câblage. Une fois ce périmètre clarifié, il faut regarder les contraintes de la norme avant de passer au schéma.
Les règles françaises à vérifier avant de commencer
En France, la base pratique reste la NF C 15-100. Elle définit le cadre pour les installations neuves et les rénovations complètes, avec une logique simple : protéger les personnes, protéger les circuits et garder une marge d’évolution.
| Point de contrôle | Repère utile | Ce que j’en déduis sur le chantier |
|---|---|---|
| Interrupteurs différentiels | Au moins 2 par logement, avec un type AC et un type A | Je répartis les usages au lieu de tout faire dépendre d’un seul bloc |
| Circuits sous un même différentiel | 8 circuits maximum | Si le tableau est trop dense, je revois la répartition |
| Protection d’un circuit | 1 circuit par disjoncteur | Chaque départ garde sa protection propre |
| Réserve dans le tableau | 20 % à conserver libre | Je prévois dès le départ les extensions futures |
| Hauteur de pose | Manette du disjoncteur d’abonné entre 0,90 m et 1,80 m | La coupure d’urgence doit rester simple à atteindre |

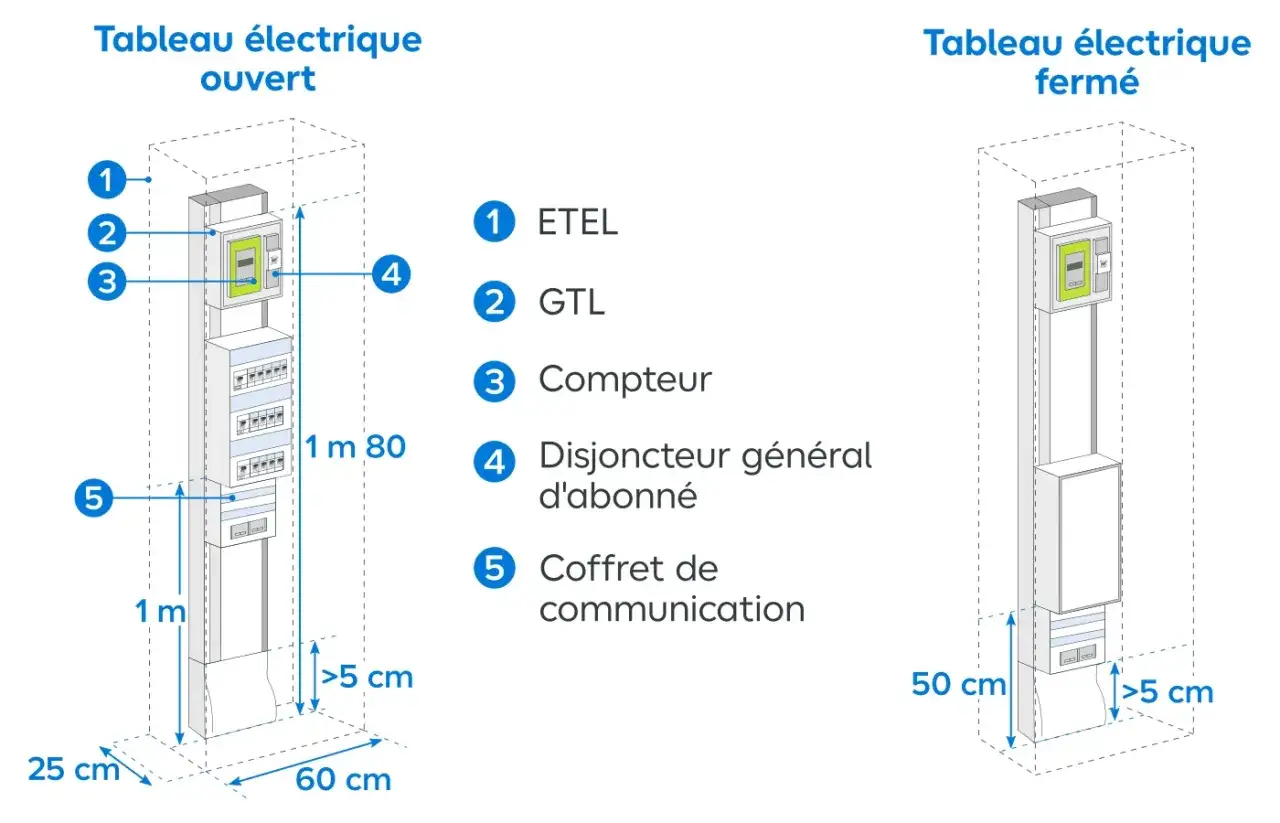

| Zone technique | Pas de tuyau de gaz ni de canalisation d’eau dans l’ETEL/GTL | Je sécurise l’implantation avant même de parler câblage |
Je rappelle souvent un point de bon sens qui évite beaucoup d’erreurs : un interrupteur différentiel ne doit pas servir de fourre-tout. Legrand rappelle d’ailleurs qu’il ne faut pas dépasser 8 circuits par différentiel. En clair, si le tableau devient trop chargé, je préfère redimensionner proprement que “faire tenir” l’ensemble au chausse-pied.
Autre repère utile : en neuf ou en grosse rénovation, on part sur des disjoncteurs pour la protection des circuits, pas sur de vieux montages approximatifs. Avec ce cadre en tête, on peut regarder ce qu’il faut réellement mettre dans le coffret.
De quoi se compose un tableau bien pensé
Un tableau cohérent n’est pas seulement un ensemble de modules. C’est une hiérarchie de protections, avec des appareils qui jouent chacun un rôle précis. Quand la composition est bonne, le dépannage est plus simple et les déclenchements intempestifs sont plus rares.
| Élément | Rôle | Point de vigilance |
|---|---|---|
| Disjoncteur de branchement | Coupe l’alimentation générale et protège l’ensemble de l’installation | Il doit rester accessible depuis l’intérieur du logement |
| Interrupteur différentiel 30 mA | Protège les personnes contre les fuites de courant | Je prévois au minimum un type AC et un type A |
| Disjoncteur divisionnaire | Protège un circuit précis contre les surintensités | Je garde une logique stricte : un départ, une protection |
| Peigne d’alimentation | Distribue proprement la phase ou le neutre vers plusieurs modules | Je vérifie la compatibilité avec la gamme installée |
| Borniers de terre et de neutre | Rassemblent et répartissent les conducteurs | Les serrages doivent être nets, sans conducteurs écrasés |
| Étiquetage | Permet d’identifier chaque circuit sans deviner | Je l’écris tout de suite, pas “plus tard” |
Pour les circuits, la logique est tout aussi claire. L’éclairage reste en général sur du 1,5 mm² avec un disjoncteur de 16 A maximum et, selon la règle, jusqu’à 8 points lumineux. Les prises peuvent être protégées en 16 A sur du 1,5 mm² pour 8 prises, ou en 20 A sur du 2,5 mm² pour 12 prises.
Pour les appareils spécialisés, je sépare sans hésiter les gros consommateurs : plaques de cuisson, lave-linge, chauffe-eau, lave-vaisselle, parfois VMC ou borne de recharge. C’est là que le tableau devient utile au quotidien, parce qu’un défaut n’emporte pas toute la maison avec lui. Le tableau est donc une question d’architecture autant que d’appareillage; vient ensuite le moment du raccordement lui-même.
La méthode que j’applique pour un raccordement propre
Je ne commence jamais par “brancher” au sens strict. Je commence par préparer la logique des départs, parce que la qualité finale dépend plus du plan que du dernier tournevis.
- Je recense les circuits pièce par pièce et par usage : éclairage, prises, cuisine, eau chaude, chauffage, ventilation, extérieur.
- Je réserve assez de modules pour garder la marge des 20 % et pour éviter un tableau saturé dès la première extension.
- Je vérifie l’implantation dans la GTL ou l’ETEL, en m’assurant qu’aucune canalisation d’eau ou de gaz ne traverse la zone.
- Je raccorde l’arrivée générale, puis je répartis les départs vers les interrupteurs différentiels et les disjoncteurs divisionnaires, en respectant les sections de conducteurs adaptées à chaque circuit.
- Je contrôle le serrage, j’étiquette chaque départ et je teste les protections différentielles avant la remise en service.
Dans une installation triphasée, je fais encore plus attention à la répartition des charges entre phases. Si cette répartition est mal pensée, on se retrouve avec des déséquilibres difficiles à diagnostiquer, alors que le tableau semblait “propre” au premier regard.
Je garde aussi un principe simple : plus le logement comporte d’équipements techniques, plus je veux une logique de départs lisible. Une installation peut paraître correcte sur le papier et rester fragile si certains réflexes de chantier reviennent; c’est ce que je surveille ensuite.
Les erreurs les plus fréquentes sur chantier
Dans les maisons, les défauts que je rencontre le plus ne sont pas forcément spectaculaires. Ce sont souvent de petites économies de place, de temps ou d’étiquetage qui finissent par coûter cher.
| Erreur | Conséquence | Correction utile |
|---|---|---|
| Trop de circuits sous un même différentiel | Déclenchements plus gênants et dépannage moins lisible | Repartir les circuits et ajouter un différentiel si besoin |
| Tableau sans réserve modulaire | Impossible d’ajouter un circuit proprement plus tard | Prévoir la marge dès le choix du coffret |
| Mélange de circuits ordinaires et d’usages spécialisés | Protection moins adaptée et risques de surcharge | Isoler les gros appareils sur leurs lignes dédiées |
| Étiquetage absent ou vague | Chaque intervention devient une devinette | Nommer chaque départ de façon précise |
| Zone technique encombrée par des canalisations | Maintenance compliquée et implantation peu conforme | Revoir l’ETEL/GTL avant de poser le tableau |
Je vois aussi beaucoup de tableaux où les circuits de cuisine, de salle d’eau et de chauffe-eau sont traités comme des prises ordinaires. C’est une mauvaise habitude : ces usages demandent des protections et des séparations plus rigoureuses, surtout dans un logement où l’électricité côtoie déjà l’eau chaude, le ballon sanitaire ou des arrivées techniques.
Une autre erreur courante consiste à remettre sous tension sans contrôle sérieux. Le tableau peut sembler terminé, mais si le test différentiel n’a pas été fait ou si un serrage est douteux, le problème n’attend pas longtemps pour apparaître. Une fois ces pièges évités, il reste à décider si le chantier vaut un bricolage encadré ou une intervention pro.
Budget, délais et moments où je passe par un électricien
Je ne fais pas semblant : sur ce type de chantier, le coût dépend surtout du nombre de circuits à reprendre, de l’état du câblage existant et de la présence ou non d’une GTL correctement prévue. Le coffret lui-même n’est qu’une partie de l’équation.
En pratique, je distingue trois cas. Un simple remplacement à l’identique, avec des circuits déjà bien repérés, reste assez rapide. Une mise à niveau avec ajout de circuits ou réorganisation du tableau prend plus de temps. Une rénovation complète, elle, peut impliquer des reprises de câbles, des changements de protections et une remise au propre de toute la distribution.
Service-Public rappelle par ailleurs qu’un diagnostic électricité doit être remis à l’acquéreur ou au locataire lorsque l’installation a plus de 15 ans. Dans un logement ancien, je considère ce point comme un signal utile : s’il y a un doute sur la conformité, il faut le traiter avant de chercher à “faire tenir” le tableau actuel.
- Je passe par un professionnel dès qu’il faut modifier l’alimentation générale.
- Je passe par un professionnel si la terre, les sections de câbles ou les protections ne sont pas clairement identifiées.
- Je passe par un professionnel si la pièce technique est encombrée par des canalisations d’eau ou de gaz.
- Je passe par un professionnel si le tableau doit être mis à niveau sur plusieurs circuits en même temps.
Le bon réflexe n’est pas de viser le chantier le moins cher, mais le tableau le plus simple à maintenir dans dix ans. Avant de remettre sous tension, je fais encore un dernier passage sur quelques points simples mais décisifs.
Ce que je vérifierais avant de refermer le capot
Le dernier contrôle est souvent celui qui évite la panne bête. Je prends toujours quelques minutes pour vérifier les points qui ne se voient plus une fois le capot fermé.
- Chaque circuit est identifié clairement et correspond à son usage réel.
- Les interrupteurs différentiels sont bien répartis et ne saturent pas le tableau.
- La réserve modulaire reste disponible pour une future prise, un appareil ou une extension.
- Le tableau reste accessible, sans obstacle, et la zone technique ne mélange pas électricité, eau et gaz.
- Les tests de déclenchement différentiel ont été faits avant la remise en service.
La bonne règle est simple : je garde de la marge, je garde des repères lisibles et je refuse les montages serrés. Un tableau propre se voit rarement après coup, mais il se sent tous les jours quand un circuit saute et que le diagnostic est immédiat.
Si le doute porte sur la section des câbles, la nature des différentiels ou le schéma de répartition, je préfère faire valider l’installation avant la remise sous tension. C’est souvent là que se joue la différence entre un tableau qui fonctionne et un tableau réellement fiable.
