Une salle de bains qui reste humide après la douche, des traces de moisissure ou un extracteur qui ne démarre jamais au bon moment signalent souvent un raccordement mal adapté. Je détaille ici le branchement d’un extracteur d’air hygroréglable, les différences entre alimentation permanente et phase commandée, les règles de sécurité dans une pièce d’eau et les vérifications à faire avant la mise en service.
Le raccordement réussi tient à quelques vérifications essentielles
- Alimentation permanente indispensable pour que le capteur d’humidité fonctionne automatiquement sur de nombreux modèles.
- Phase commandée utile pour déclencher une marche forcée ou une temporisation avec l’éclairage.
- Câble de 1,5 mm² généralement utilisé, avec une protection adaptée au circuit et un différentiel de 30 mA.
- Volume 2 ou hors volume à respecter dans une salle de bains, selon l’indice IP et la notice de l’appareil.
- Entrée d’air suffisante nécessaire pour éviter qu’un extracteur tourne dans le vide.
Bien distinguer un extracteur hygro d’une VMC hygroréglable
Un extracteur hygroréglable individuel est un petit appareil installé dans une salle de bains, un WC ou une buanderie. Son hygrostat mesure l’humidité relative et augmente l’extraction lorsque l’air devient chargé après une douche ou le séchage du linge.
Une VMC simple flux hygroréglable fonctionne autrement. Le caisson, souvent placé dans les combles, aspire l’air de plusieurs pièces humides par des bouches adaptées. Dans un système Hygro A, les bouches modulent le débit, tandis que dans un système Hygro B, les entrées d’air des pièces principales participent aussi à la régulation. Selon Atlantic, la transformation d’une VMC autoréglable demande de remplacer les bouches et les entrées d’air compatibles, et pas seulement le moteur.
Cette différence change complètement le raccordement. Pour un aérateur individuel, on câble directement l’appareil. Pour une VMC hygro, le caisson reçoit en général une alimentation permanente et les commandes éventuelles dépendent du modèle. Je déconseille donc de raccorder un petit extracteur sur une installation VMC collective ou sur un conduit partagé sans vérifier la compatibilité du réseau.
Préparer le branchement sans se tromper de bornes
Avant d’ouvrir le capot, je coupe le disjoncteur concerné et je vérifie l’absence de tension avec un appareil adapté. Couper uniquement l’interrupteur de la salle de bains ne suffit pas. Un circuit de ventilation doit aussi être protégé par un dispositif différentiel 30 mA, comme les autres circuits électriques du logement.Le câblage est souvent réalisé avec des conducteurs de 1,5 mm², mais le nombre de fils dépend du fonctionnement souhaité. La protection, le mode de pose et le raccordement exact doivent suivre la notice du fabricant et les caractéristiques du circuit existant.
- Bleu pour le neutre, généralement raccordé à la borne N.
- Marron, noir ou rouge pour la phase, raccordée à la borne L.
- Orange ou violet pouvant servir de phase commandée, selon l’installation.
- Vert et jaune réservé au conducteur de protection, lorsque l’appareil possède une borne de terre.
Les couleurs donnent une indication, mais elles ne remplacent jamais une mesure. Dans une rénovation, un ancien câblage peut avoir été modifié. Je repère donc chaque conducteur au tableau et dans la boîte de dérivation avant de le connecter.
Les bornes que l’on rencontre le plus souvent
| Borne | Fonction | Utilité |
|---|---|---|
| L | Phase permanente | Alimente l’électronique et permet la détection automatique de l’humidité. |
| N | Neutre | Complète l’alimentation en 230 V. |
| SL, T ou LT | Phase commandée | Déclenche une marche forcée, une temporisation ou un fonctionnement lié à l’éclairage. |
| Terre | Conducteur de protection | À raccorder uniquement si l’appareil est prévu pour une mise à la terre. |

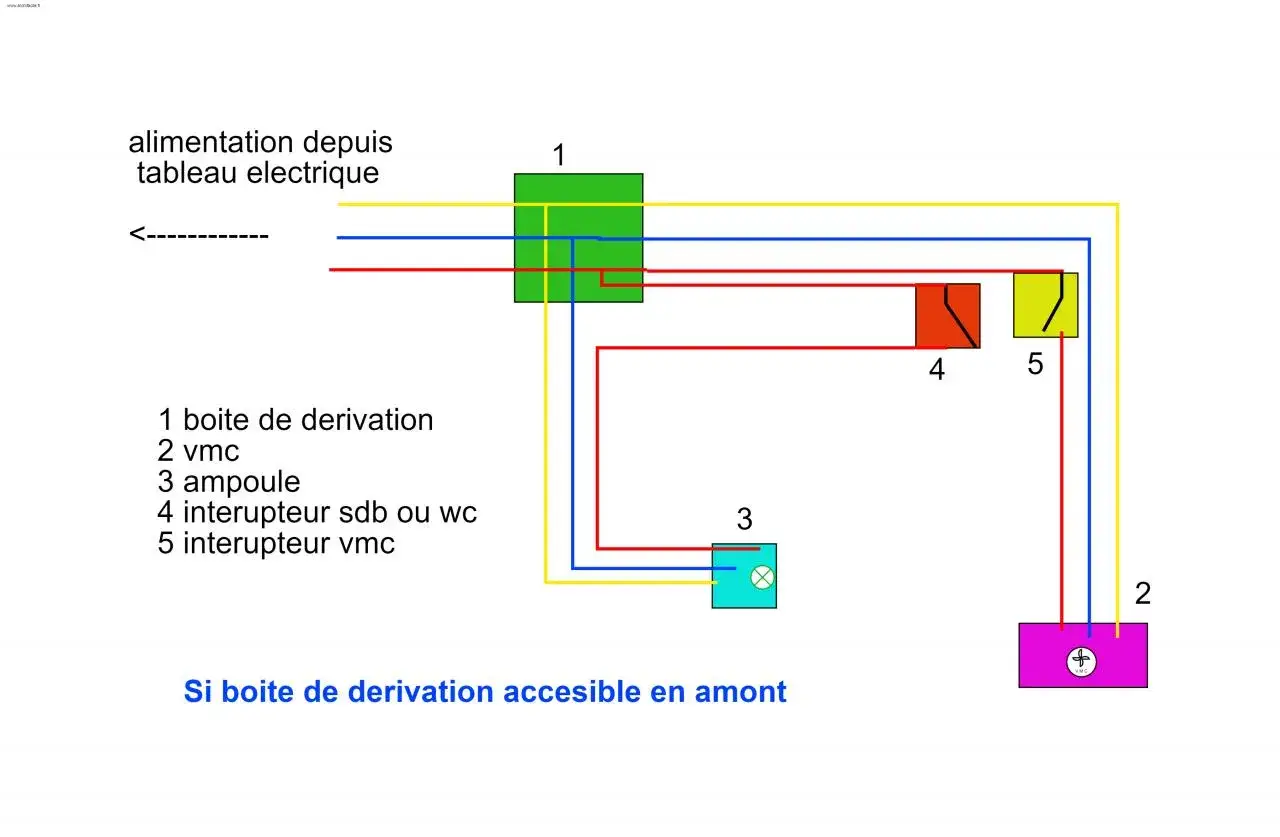

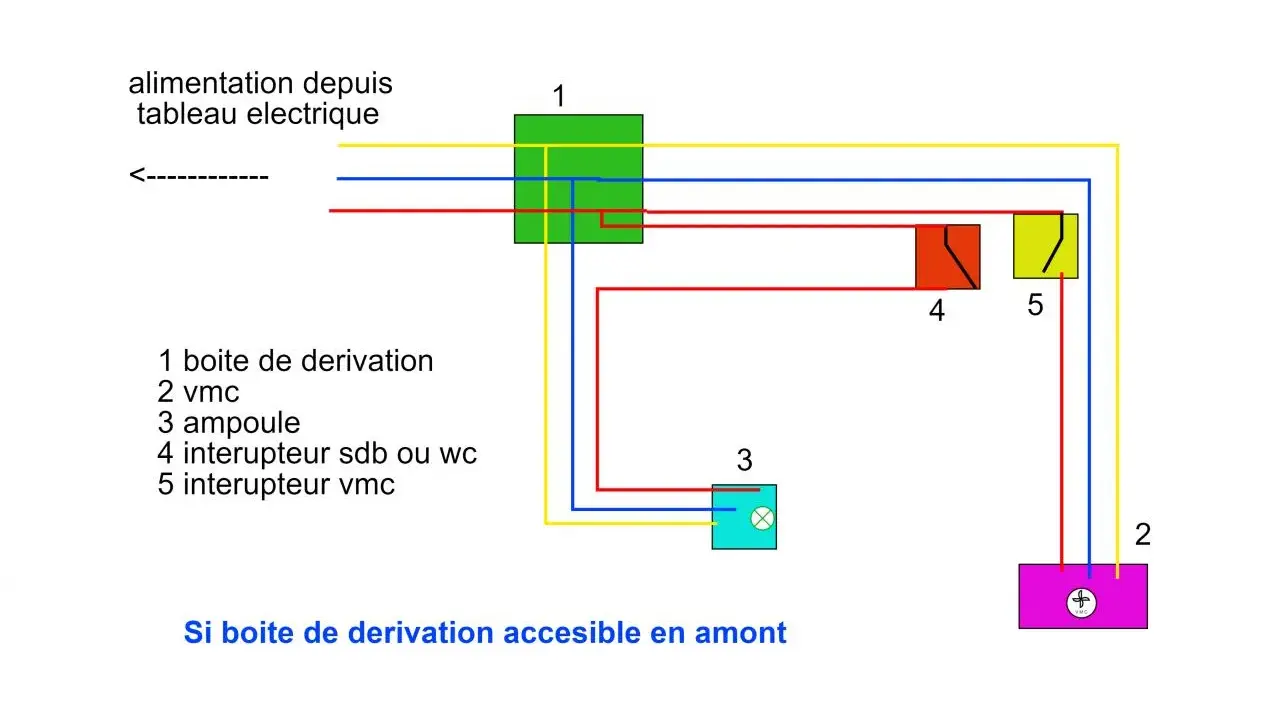

Les trois schémas de raccordement les plus courants
Alimentation permanente pour la détection automatique
Le montage le plus simple consiste à raccorder la phase permanente sur L et le neutre sur N. L’extracteur reste alimenté et son capteur surveille l’humidité en continu. Il démarre ou accélère selon le seuil prévu par le fabricant.
C’est le branchement à privilégier lorsque l’objectif principal est l’automatisation. Il évite de dépendre de l’interrupteur de lumière et permet à l’appareil de réagir même lorsque personne n’allume la pièce.
Alimentation permanente avec marche forcée
Certains modèles disposent d’une borne supplémentaire appelée SL, T ou LT. Elle reçoit une phase commandée par un interrupteur séparé ou par l’interrupteur de l’éclairage. Le fonctionnement automatique reste assuré par L et N, tandis que la phase commandée déclenche une vitesse supérieure ou une temporisation.Le principe est donc le suivant dans la notice de l’appareil : L + N pour l’alimentation continue, puis SL ou T pour la commande. Je ne relie jamais L et SL au hasard. Un pont entre deux bornes peut supprimer la temporisation ou endommager la carte électronique.
Branchement sur l’éclairage uniquement
Avec seulement une phase commandée et un neutre, l’extracteur démarre lorsque la lumière est allumée. Ce montage peut convenir à un modèle simple, mais il limite fortement l’intérêt d’un capteur d’humidité. Si l’appareil a besoin d’une alimentation permanente pour mesurer l’hygrométrie, la fonction hygro ne sera pas disponible lorsque l’éclairage est éteint.
Legrand rappelle que les fonctions de commande et les conditions d’installation dépendent du matériel choisi et du volume de la salle de bains. La bonne méthode consiste donc à comparer le schéma imprimé sous le capot avec la notice correspondant exactement à la référence de l’extracteur.
Respecter les règles de sécurité dans la salle de bains
Dans une salle d’eau, l’emplacement compte autant que le câblage. La NF C 15-100 distingue le volume 0 à l’intérieur de la douche ou de la baignoire, le volume 1 jusqu’à 2,25 m de hauteur et le volume 2 sur une largeur de 60 cm autour du volume 1. Un extracteur 230 V ne doit pas être installé dans le volume 0 ou le volume 1.
Dans le volume 2, l’appareil doit présenter les caractéristiques adaptées, notamment un indice de protection IP suffisant, et sa notice doit autoriser cette pose. En cas de doute, je place l’extracteur hors volume, en partie haute du mur ou au plafond. Un modèle 12 V TBTS répond à des règles différentes, mais son transformateur doit lui aussi être installé au bon endroit.
Le câble ne doit pas être écrasé derrière l’appareil et les connexions doivent rester protégées dans une boîte ou un compartiment prévu à cet effet. Je vérifie également que le conduit évacue bien l’air vers l’extérieur. Rejeter l’humidité dans un faux plafond ou dans les combles déplace le problème et peut provoquer condensation, bois humide et moisissures.
Prévoir une circulation d’air réelle
Un extracteur ne peut pas évacuer correctement l’air si la pièce est totalement étanche. Une entrée d’air dans le logement et un passage sous la porte sont nécessaires pour créer un flux. Un détalonnage d’environ 1 à 2 cm est souvent utilisé, à adapter à la configuration et aux autres pièces ventilées.
La gaine doit rester aussi courte et rectiligne que possible. Les coudes serrés, les réductions de diamètre et les gaines souples écrasées augmentent les pertes de charge. Un appareil annoncé à 100 m³/h peut donc extraire beaucoup moins une fois raccordé à un conduit long ou mal posé.
Tester le fonctionnement et régler l’hygrostat
Après le raccordement, je remets le courant et je vérifie d’abord que le ventilateur ne produit ni grésillement ni odeur anormale. Je contrôle ensuite le sens du flux avec une feuille légère placée devant la grille. Elle doit être attirée sans que le moteur force excessivement.
Pour tester la détection, je peux laisser la porte fermée quelques minutes après une douche chaude, sans envoyer de vapeur directement sur l’appareil. Le démarrage dépend du seuil réglé et de l’inertie du capteur. Un extracteur hygro ne réagit donc pas forcément en quelques secondes.
Si le modèle possède un réglage d’humidité, je reste prudent avec les seuils trop bas. Un réglage excessivement sensible fait fonctionner le moteur en permanence, tandis qu’un seuil trop élevé laisse la condensation s’installer. Le bon réglage dépend de la pièce, de la température et de la ventilation générale.
Lire aussi : Eau chaude/froide - Le bon sens en plomberie pour éviter les erreurs
Les pannes qui reviennent le plus souvent
- Il ne démarre jamais : vérifier la présence du neutre, de la phase permanente et le disjoncteur.
- Il fonctionne seulement avec la lumière : la phase permanente manque probablement ou le modèle est câblé sur une phase commandée.
- Il tourne sans arrêt : seuil hygro trop bas, capteur encrassé, humidité persistante ou pièce mal alimentée en air neuf.
- Le débit semble faible : inspecter la grille extérieure, le clapet antiretour, le diamètre et l’état de la gaine.
- Il fait beaucoup de bruit : rechercher une vibration, une fixation trop rigide, une hélice sale ou une perte de charge excessive.
Un nettoyage léger de la grille et de l’hélice tous les 6 à 12 mois suffit souvent à préserver le débit. Je coupe toujours l’alimentation avant de retirer la façade, puis j’utilise un pinceau ou un aspirateur doux plutôt qu’un chiffon humide sur la partie électrique.
Choisir entre extracteur individuel et VMC hygroréglable
| Solution | Convient surtout à | Point fort | Limite |
|---|---|---|---|
| Extracteur hygro individuel | Une salle d’eau, un WC ou une petite rénovation | Pose ciblée et câblage relativement simple | Ne traite pas toute la circulation d’air du logement |
| VMC simple flux hygro A | Logement équipé d’un réseau de gaines | Débit adapté au niveau d’humidité dans les pièces humides | Les entrées d’air restent fixes |
| VMC simple flux hygro B | Rénovation complète ou construction | Régulation des bouches et des entrées d’air | Installation plus exigeante et plus coûteuse |
Pour une seule salle de bains sans réseau existant, l’extracteur hygro est souvent le choix le plus rationnel. Pour un logement entier avec plusieurs pièces humides, une VMC cohérente sera généralement plus efficace. Je me méfie des remplacements partiels, par exemple une bouche hygroréglable montée sur un caisson non compatible, car le résultat peut être moins bon qu’une installation simple mais homogène.
Dans un appartement raccordé à une VMC collective, je ne modifie jamais le réseau de mon propre chef. Le conduit peut être partagé, dimensionné pour un débit précis ou soumis aux règles de la copropriété. Dans ce cas, il faut vérifier le règlement, l’installation existante et l’accord du gestionnaire avant tout changement.
Le bon réflexe avant de refermer le capot
Je photographie le schéma de câblage, je repère la référence exacte de l’appareil et je note les bornes utilisées. Cette trace évite bien des erreurs lors d’un futur remplacement ou d’une panne.
En pratique, un raccordement fiable repose sur trois conditions. L’appareil doit recevoir la bonne alimentation, l’air doit pouvoir entrer dans le logement et l’humidité doit réellement être évacuée vers l’extérieur. Si l’une de ces conditions manque, même le meilleur extracteur hygro donnera des résultats décevants.
